خلاصه مقاله: A I-beam نورد گرمیک بخش فولادی سازه ای پرکاربرد است که برای ارائه مقاومت خمشی عملی و پشتیبانی قابل اعتماد برای ساختمان های صنعتی، پایه های تجهیزات، سکوها و قفسه های لوله طراحی شده است. درک هندسه مقطع، درجه فولاد، ابعاد، فرآیند ساخت و حفاظت از سطح، به مهندسان و تیم های خرید کمک می کند تا محصول مناسب را برای کاربردهای خود انتخاب کنند.رونگنگتیرهای نورد گرم I را در گریدهای Q235B و Q355B با اندازه های رایج از 10# تا 63# و طول های استاندارد 6 متر، 9 متر و 12 متر عرضه می کند. این راهنما نحوه ارزیابی مشخصات، مقایسه گزینه های مواد و تهیه یک طرح خرید فولاد دقیق تر را توضیح می دهد.

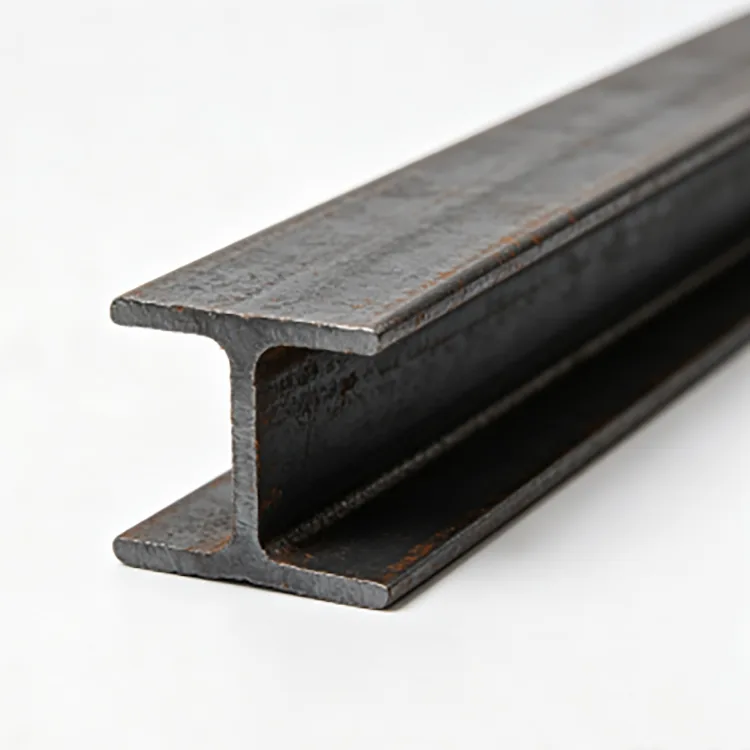

تیر نورد گرم یک پروفیل فولادی سازه ای است که با نورد فولاد گرم شده از طریق یک سری گذرگاه های شکل دهی تولید می شود. سطح مقطع آن شامل دو فلنج افقی است که توسط یک شبکه عمودی به هم متصل شده اند و نمایه I شکل قابل تشخیص را ایجاد می کنند. این هندسه مواد را به طور موثر برای مقاومت در برابر خمش توزیع می کند و این بخش را برای بسیاری از کاربردهای باربر مناسب می کند.
بر خلاف یک تیر ساخته شده که از صفحات فولادی جداگانه مونتاژ می شود، یک تیر نورد گرم استاندارد I شکل مقطع اولیه خود را مستقیماً در طول فرآیند نورد به دست می آورد. این امر نیاز به ساخت بخش اساسی از طریق جوشکاری صفحه طولی را کاهش می دهد و یک پروفایل استاندارد برای ساخت بعدی فراهم می کند.
رونگنگ محصولات Hot-Rolled I-Beam را در گریدهای Q235B و Q355B عرضه می کند. محدوده موجود شامل اندازه‌های استاندارد رایج چینی از 10# تا 63#، با برش با طول ثابت و پردازش اضافی مطابق با الزامات پروژه تایید شده در دسترس است.
تار اساساً فلنج ها را به هم متصل می کند و به مقاومت برشی کمک می کند، در حالی که فلنج ها بیشتر مقاومت خمشی بخش را فراهم می کنند. با این حال، عملکرد واقعی به خواص مقطعی کامل، عیار فولاد، شرایط پشتیبانی، الگوی بارگذاری و طراحی سازه بستگی دارد.
نورد گرم فولاد را در دماهای بالا شکل می‌دهد و به مواد اجازه می‌دهد راحت‌تر از دمای اتاق از میان رول‌های شکل‌دهی عبور کنند. برای I-beam، عملیات نورد متوالی، تار و فلنج ها را ایجاد می کند و بخش را به ابعاد مشخص می رساند.
یک توالی تولید معمولی شامل مراحل زیر است:
ترتیبات دقیق ساخت و بازرسی به مرکز تولید و استاندارد محصول قابل اجرا بستگی دارد. برای خریداران، نکته اساسی تأیید این است که تیر تمام شده با الزامات توافق شده برای ابعاد مقطع، درجه مواد، طول و وضعیت سطح مطابقت دارد.
انتخاب یک پرتو نورد گرم به چیزی بیش از تعیین اندازه اسمی نیاز دارد. خریداران باید قبل از ثبت سفارش، تعیین بخش، درجه فولاد، استاندارد ابعادی، طول، الزامات پردازش و شرایط تحویل را تأیید کنند.
جدول زیر اطلاعات عرضه اصلی منتشر شده برای محدوده نورد گرم I-beam Rongheng را خلاصه می کند.
| مشخصات | گزینه ها یا جزئیات موجود | آنچه خریداران باید تایید کنند |
|---|---|---|
| نوع محصول | I-beam سازه ای نورد گرم | مشخصات مقطعی مورد نیاز |
| درجه فولاد | Q235B، Q355B | درجه مشخص شده در نقشه های سازه |
| محدوده اندازه | 10#–63# | تعیین دقیق بخش و سری |
| سری بخش | گزینه های سری a و سری b | پیکربندی ابعادی صحیح |
| طول های استاندارد | 6 متر، 9 متر، 12 متر | طول انبار مورد نیاز یا برنامه برش |
| وضعیت سطح | فولاد نورد گرم مشکی | آیا پوشش اضافی لازم است یا خیر |
| گزینه های پردازش | برش، سوراخ کردن، کندن، صاف کردن، سوراخ کردن | جزئیات ترسیم و تحمل پردازش |
| استاندارد قابل اجرا | GB/T 706-2016; سایر الزامات را می توان مورد بحث قرار داد | استاندارد مورد نیاز و معیارهای پذیرش |
| اسناد بازرسی | گواهی مواد و سوابق بازرسی توافق شده، مشروط به الزامات پروژه | مدارک مورد نیاز و محدوده بازرسی |
این گزینه ها جایگزینی برای مشخصات خاص پروژه نیستند. ابعاد واقعی، عرض فلنج، ضخامت تار، وزن واحد و تلورانس ها با بخش انتخاب شده و استاندارد قابل اجرا متفاوت است. خریداران باید اطلاعات ابعادی مربوطه را درخواست کنند نه اینکه فرض کنند همه تیرها در محدوده اندازه اسمی یکسان دارای خواص یکسان هستند.
برای اطلاعات بیشتر درباره محصول، از دسته بندی محصولات Rongheng Steel I-Beams دیدن کنید.
پروفیل I شکل باعث می شود که تیرهای نورد گرم I در سازه هایی که مقاومت خمشی، ساخت عملی و سازگاری با روش های ساخت و ساز فولادی مهم هستند، مفید باشد. مناسب بودن آنها همچنان باید از طریق محاسبات مهندسی برای هر برنامه تأیید شود.
برای پایه تجهیزات، خریداران باید ارتعاش، بارهای متمرکز، موقعیت‌های نصب و نیروهای عملیاتی مکرر را در نظر بگیرند. برای سازه های ساختمان، دهانه، فاصله تیرها، جزئیات اتصال، محدودیت های انحراف و پایداری کلی می توانند به همان اندازه مهم باشند.
تیری که برای یک پلت فرم با بار سبک کار می کند ممکن است برای سازه های نگهدارنده جرثقیل یا ماشینی که تحت نیروهای دینامیکی قابل توجهی قرار می گیرد مناسب نباشد. مهندسی ویژه برنامه همیشه باید انتخاب نهایی را هدایت کند.
Q235B و Q355B گریدهای رایج فولاد سازه ای هستند که برای الزامات مهندسی مختلف استفاده می شوند. ملاحظات اصلی این است که آیا خواص مکانیکی مشخص شده مواد در صورت ترکیب با بخش تیر انتخاب شده، الزامات طراحی را برآورده می کند یا خیر.
Q235B اغلب برای ساخت سازه های عمومی، از جمله قاب های پشتیبانی کارخانه، سکوها، پشتیبانی از تجهیزات و سایر کاربردهایی که خواص مشخص شده آن کافی است، در نظر گرفته می شود. مناسب بودن آن به بارهای طراحی، ابعاد بخش، جزئیات اتصال و استاندارد قابل اجرا بستگی دارد.
Q355B استحکام تسلیم مشخص بالاتری را نسبت به Q235B تحت استاندارد مواد قابل اجرا ارائه می دهد. ممکن است زمانی انتخاب شود که یک پروژه به استحکام مواد بالاتری نیاز دارد یا زمانی که مهندس تشخیص دهد که برای شرایط بارگذاری مورد نظر مناسب است.
با این وجود، درجه استحکام بالاتر به طور خودکار تیر کوچکتر را قابل قبول نمی کند. انحراف، پایداری موضعی و کلی، ظرفیت اتصال، خستگی در صورت لزوم و سایر بررسی‌های طراحی ممکن است همچنان بر انتخاب حاکم باشد.
| عامل مقایسه | Q235B | Q355B |
|---|---|---|
| موقعیت یابی عمومی | عیار فولاد سازه ای رایج | گرید فولاد سازه ای با مقاومت بالاتر |
| برنامه های کاربردی بالقوه | فریم‌ها، پلتفرم‌ها و پشتیبانی‌های عمومی | کاربردهایی که به استحکام مواد مشخص شده بالاتر نیاز دارند |
| انتخاب اندازه پرتو | باید محاسبات ساختاری را برآورده کند | باید محاسبات ساختاری را برآورده کند |
| جوشکاری و ساخت | الزامات درجه قابل اجرا و رویه های تایید شده را دنبال کنید | الزامات درجه قابل اجرا و رویه های تایید شده را دنبال کنید |
| انتخاب نهایی | بر اساس مشخصات مهندسی | بر اساس مشخصات مهندسی |
قبل از سفارش، درجه مورد نیاز را در برابر نقشه های سازه و مشخصات مواد تایید کنید. جایگزینی یک درجه با درجه دیگر بدون تایید ممکن است بر انطباق، رویه‌های ساخت یا عملکرد سازه تأثیر بگذارد.
تیرهای I و تیرهای H هر دو پروفیل های فولادی سازه ای با یک تار و دو فلنج هستند، اما نسبت های مقطع و خواص مقطع آنها می تواند به طور قابل توجهی متفاوت باشد. تیرهای I سنتی معمولاً فلنج‌های باریک‌تری دارند، در حالی که تیرهای H معمولاً دارای فلنج‌های پهن‌تر و پروفیلی هستند که برای طیف متفاوتی از نیازهای ساختاری مناسب است.
| نقطه مقایسه | I-Beam | پرتو H |
|---|---|---|
| ظاهر مقطعی | معمولاً فلنج‌های باریک‌تر نسبت به عمق مقطع | به طور معمول فلنج های پهن تر |
| نقش ساختاری مشترک | تیرها، سکوها، تکیه گاه های تجهیزات، و اعضای قاب بندی انتخاب شده | ستون ها، قاب های ساختمان و سایر اعضای باربر |
| ملاحظات طراحی | مدول مقطع، مقاومت برشی، پایداری و انحراف | خواص مقطع، پایداری، بارهای محوری، خمش و اتصالات |
| قابلیت تعویض | نیاز به تایید مهندسی دارد | نیاز به تایید مهندسی دارد |
هیچ یک از این دو پروفایل برتری جهانی ندارند. انتخاب مناسب به مسیر بار، دهانه، شرایط پشتیبانی، جهت گیری اعضا، طراحی اتصال و خصوصیات بخش مربوطه بستگی دارد. جایگزینی هرگز نباید صرفاً به این دلیل انجام شود که دو نمایه مشابه به نظر می رسند یا دارای عمق اسمی قابل مقایسه هستند.
پروژه‌هایی که به پروفیل‌های ساختاری متعدد نیاز دارند، همچنین می‌توانند مقاطع فولادی ساختاری Rongheng را برای مقایسه دسته‌های محصول موجود بررسی کنند.
کیفیت محصول فراتر از ظاهر بصری است. برای یک تیر نورد گرم I، خریداران باید بررسی کنند که بخش عرضه شده با سفارش خرید مطابقت دارد و آیا ابعاد، شناسایی مواد و شرایط سطح آن معیارهای پذیرش توافق شده را برآورده می کند.
یک طرح بازرسی عملی ممکن است موارد زیر را پوشش دهد:
تیرهای نورد گرم سیاه استاندارد I به طور خودکار شامل یک پوشش محافظ در برابر خوردگی نمی شوند. سطح معمولاً مقیاس آسیاب را حفظ می کند و بسته به محیط عملیاتی ممکن است محافظت اضافی لازم باشد.
برای کاربردهای داخلی در شرایط خشک، سطح مشکی مشخص شده ممکن است کافی باشد. تأسیسات در فضای باز، تأسیسات مرطوب، مکان‌های ساحلی و محیط‌های تهاجمی شیمیایی ممکن است به سیستم رنگ مناسب، گالوانیزه گرم یا پوشش محافظ مهندسی دیگری نیاز داشته باشند.
در جایی که گالوانیزه مشخص شده است، برش، حفاری و سایر عملیات ساخت معمولاً باید قبل از پوشش هماهنگ شوند. این به کاهش میزان فولاد در معرض دید که در غیر این صورت پس از پردازش نیاز به تعمیر محافظ دارد، کمک می کند. سیستم پوشش نهایی باید با توجه به محیط، عمر طراحی، برنامه نگهداری و الزامات پروژه انتخاب شود.
مشخصات خرید واضح به کاهش عدم تطابق مواد، ساخت غیر ضروری و تاخیر در نصب کمک می کند. قبل از درخواست نقل قول، در صورت امکان اطلاعات زیر را آماده کنید.
برای مثال، پروژه ای که به تیرهای 12 متری با سوراخ های نصب حفر شده نیاز دارد، باید هم طول برش نهایی و هم محل سوراخ را مشخص کند. اگر سفارش صرفاً اندازه و کمیت تیر را ذکر کند، ممکن است تامین کننده اطلاعات کافی برای تهیه اجزای پردازش شده مورد نیاز نداشته باشد.
رونگنگ می‌تواند بخش‌های استاندارد، برش با طول ثابت، سوراخ‌کاری، کندن، صاف‌کردن و برش‌زدایی را مطابق با الزامات مورد توافق هماهنگ کند. ارائه نقشه های کامل و فهرست برش تلفیقی بررسی سفارش را قبل از تولید یا ارسال آسان تر می کند.
معمولاً برای سازه‌های کارخانه، تیرهای مربوط به سقف، سکوها، پایه‌های تجهیزات، قفسه‌های لوله، قاب‌بندی انبار و سازه‌های پشتیبانی صنعتی استفاده می‌شود. کاربرد خاص باید در مقابل طرح سازه بررسی شود.
رونگنگ یک محدوده اندازه معمولی از 10# تا 63# را فهرست می‌کند، از جمله گزینه‌های سری a و b. ابعاد دقیق و وزن واحد نظری به تعیین بخش انتخاب شده بستگی دارد.
طول استاندارد متداول 6 متر، 9 متر و 12 متر است. برش با طول ثابت نیز می تواند با توجه به ابعاد تایید شده پروژه و الزامات سفارش مورد بحث قرار گیرد.
شماره Q355B دارای قدرت تسلیم مشخص شده بالاتری است، اما درجه مناسب به طراحی مهندسی، شرایط بارگذاری، اندازه بخش، الزامات ساخت و استاندارد قابل اجرا بستگی دارد. استحکام مواد بالاتر به تنهایی عملکرد بهتر ساختاری را تضمین نمی کند.
به صورت خودکار نیست. این دو پروفیل می توانند ویژگی های بخش و رفتار ساختاری متفاوتی داشته باشند. هر گونه جایگزینی باید توسط مهندس سازه مسئول بررسی و تایید شود.
بله. برش، حفاری، کندن، صاف کردن، و سوراخ کردن را می توان بر اساس الزامات پردازش توافق شده ترتیب داد. خریداران باید نقشه ها، ابعاد و تلرانس های لازم را قبل از سفارش ارائه دهند.
یک سطح استاندارد نورد گرم سیاه معادل یک پوشش اختصاصی محافظ در برابر خوردگی نیست. بسته به محیط، پروژه ممکن است به رنگ آمیزی، گالوانیزه گرم یا سیستم حفاظتی مناسب دیگری نیاز داشته باشد.
شامل تعیین بخش، درجه فولاد، استاندارد قابل اجرا، مقدار، طول مورد نیاز، جزئیات پردازش، عملیات سطح، الزامات بازرسی، و مقصد تحویل. این جزئیات به تامین کننده کمک می کند تا سفارش را با دقت بیشتری ارزیابی کند.
وزن نظری با ضرب وزن واحد منتشر شده بخش انتخاب شده در طول آن محاسبه می شود. به عنوان مثال، مقطعی با وزن واحد تئوری 20 کیلوگرم بر متر و طول 12 متر، وزن نظری آن 240 کیلوگرم است. وزن واحد واقعی باید برای بخش انتخاب شده تایید شود و قرارداد باید روش تسویه را مشخص کند.
بله. سفارشات بین المللی را می توان در مورد مشخصات بخش مورد توافق، الزامات پردازش، اسناد بازرسی، بسته بندی، بارگیری کانتینر و اسناد صادراتی هماهنگ کرد. ترتیبات تحویل باید برای هر سفارش تایید شود.
یک تیر نورد گرم I می تواند راه حل سازه ای کارآمدی ارائه دهد که ابعاد، عیار فولاد و ویژگی های مقطع آن با خواسته های پروژه مطابقت داشته باشد. خرید موفقیت آمیز به چیزی بیش از مقایسه قیمت ها نیاز دارد: خریداران باید استانداردهای قابل اجرا را تأیید کنند، سری های صحیح بخش را تأیید کنند، پردازش و حفاظت در برابر خوردگی را مشخص کنند، و الزامات بازرسی و تحویل واضح را ایجاد کنند.
رونگنگ از منبع یابی فولاد ساختاری با تیرهای I-نورد گرم Q235B و Q355B، اندازه های رایج از 10# تا 63#، طول استاندارد 6 متر، 9 متر و 12 متر و گزینه های پردازش توافق شده پشتیبانی می کند. چه در حال خرید فولاد برای سازه کارخانه، پایه تجهیزات، سکوی صنعتی یا قفسه لوله باشید، مشخصات دقیق می تواند به ساده سازی ساخت و کاهش خطرات قابل اجتناب از خرید کمک کند.
آیا به دنبال یک منبع قابل اعتماد I-Beam نورد گرم برای پروژه ساختاری بعدی خود هستید؟ اندازه بخش، درجه فولاد، مقدار، ابعاد برش، عملیات سطح و مقصد تحویل مورد نیاز خود را با Rongheng به اشتراک بگذارید. تیم ما می تواند نیازهای شما را بررسی کند و در مورد گزینه های تامین مناسب بحث کند. برای جزئیات محصول، نقل قول پروژه، و ترتیبات پردازش سفارشی،ادامهبه ما عمل کنامروز در مورد نیازهای تامین فولاد خود صحبت کنید.
