رونگنگلوازمU-Channel با شکل سردپروفیل های فولادی برای تکیه گاه های تجهیزات صنعتی، قاب های سازه ای، تکیه گاه های لوله، قطعات تعبیه شده و سایر کاربردهای ساخت فولاد. این بخش‌های U شکل که با شکل‌گیری تدریجی نوار فولادی در دمای اتاق تولید می‌شوند، ترکیبی عملی از هندسه کنترل‌شده، استفاده از مواد کارآمد و ابعاد قابل تنظیم برای پروژه‌هایی که نیاز به قطعات فولادی قابل اعتماد و آماده نصب دارند، ارائه می‌کنند.
U-Channel با شکل سرد یک پروفیل فولادی است که با خم کردن نوار فولادی در دمای اتاق به صورت مقطع U شکل تولید می شود. هندسه باز آن را برای پایه های تجهیزات، سازه های راهنما، قاب های پشتیبانی، محفظه ها و مجموعه های مختلف ساخته شده مناسب می کند. در مقایسه با بخش‌های معمولی سنگین‌تر، پروفیل‌های شکل‌دهی سرد می‌توانند هنگام طراحی مناسب برای بارهای مورد نظر، تعادل مفیدی بین استحکام به وزن ایجاد کنند. Rongheng گزینه های فولادی Q235B و Q355B، اندازه های پروفیل U80–U300، ضخامت های 0.8-3.0 میلی متر و طول های استاندارد 6، 9 یا 12 متر را با توجه به مشخصات محصول ارائه می دهد. این راهنما روش‌های تولید، مزایای عملی، کاربردها، مشخصات فنی، ملاحظات خرید و الزامات نگهداری را توضیح می‌دهد تا به خریداران کمک کند کانال فولادی مناسب را برای پروژه‌های خود انتخاب کنند.
1. Cold-Formed U-Channel چیست؟
2. Cold-Formed U-Channel چگونه تولید می شود؟
4. در کجا از کانال U Cold-Formed استفاده می شود؟
5. کدام مشخصات فنی بیشتر اهمیت دارد؟
6. U-Channel با شکل سرد در مقابل فولاد کانالی با نورد گرم
7. نحوه انتخاب U-Channel مناسب

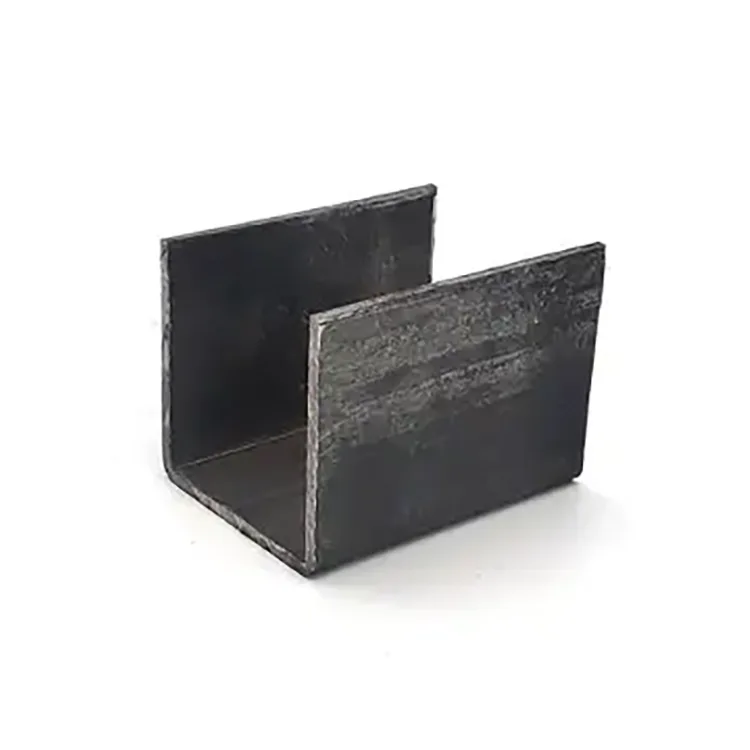

کانال U-Channel یک بخش فولادی باز با یک شبکه مرکزی و دو فلنج است که در یک جهت امتداد دارند. این پیکربندی یک نمایه U شکل ایجاد می کند که می تواند در ساختارهای پشتیبانی، مجموعه های نصب، قاب تجهیزات و سایر اجزای ساخته شده ادغام شود.
برخلاف فولاد کانالی نورد گرم که شکل خود را از طریق نورد با دمای بالا به دست می‌آورد، کانال U شکل سرد با خم شدن تدریجی نوار فولادی در دمای اتاق تولید می‌شود. این روش ساخت اجازه می دهد تا ابعاد پروفیل و هندسه فلنج برای کاربردهای خاص تنظیم شود.
کانال‌های شکل‌دهی سرد مخصوصاً زمانی مفید هستند که یک پروژه به اجزای فولادی نسبتاً سبک وزن، ابعاد قابل تکرار و ساخت ساده نیاز دارد. عملکرد آنها به درجه فولاد، ضخامت، هندسه مقطع، طراحی اتصال و بارهای اعمال شده بستگی دارد. بنابراین انتخاب پروفیل مناسب بیش از مقایسه ابعاد خارجی آن نیاز دارد.
رونگنگ پروفیل های فولادی با فرم سرد را برای کاربردهای صنعتی و سازه ای با گزینه های استاندارد و سفارشی با توجه به نیازهای پروژه ارائه می دهد. خریداران می توانند اطلاعات محصول Cold-Formed U-Channel را برای ارزیابی مشخصات موجود و خدمات پردازشی بررسی کنند.
فرآیند تولید به گونه ای طراحی شده است که نوار فولادی تخت را به یک پروفیل با بخش باز ثابت تبدیل کند. بسته به خط تولید و نیازهای سفارش، مراحل اصلی معمولاً شامل آماده‌سازی مواد، شکل‌دهی، بازرسی ابعادی و عملیات تکمیلی است.
تولید با نوار فولادی شروع می شود که با توجه به درجه، ضخامت، خواص مکانیکی و کاربرد مورد نیاز انتخاب می شود. Rongheng Q235B و Q355B را از جمله گزینه های مواد موجود خود برای این محدوده محصول فهرست می کند.
درجه مناسب باید بر اساس استاندارد طراحی و مشخصات پروژه قابل تأیید باشد نه اینکه صرفاً بر اساس مقاومت اسمی انتخاب شود.
نوار فولادی از توالی رول‌هایی عبور می‌کند که به تدریج تار و فلنج‌های مرکزی را ایجاد می‌کنند. شکل دهی پیشرونده تغییر شکل را در چندین مرحله توزیع می کند و به ایجاد هندسه مقطع مورد نیاز کمک می کند.
هم ترازی رول، قوام مواد و شرایط ابزار می تواند بر صافی، زاویه فلنج و یکنواختی ابعاد تأثیر بگذارد.
هنگامی که پروفیل مورد نیاز تشکیل شد، می توان آن را به طول های مشخص برش داد. بسته به سفارش، پردازش اضافی ممکن است شامل سوراخ های از پیش پانچ شده، شکاف ها و سایر ابعاد سفارشی شده باشد که برای ساده سازی نصب طراحی شده اند.
بخش های تمام شده باید مطابق با مشخصات توافق شده بررسی شوند. نقاط بازرسی مربوطه ممکن است شامل ابعاد وب، ابعاد فلنج، ضخامت، طول، صافی و وضعیت سطح قابل مشاهده باشد.
قبل از تولید، طرح بازرسی و مستندات مربوطه را با تامین‌کننده تأیید کنید، به‌ویژه برای پروژه‌هایی با تلورانس ابعادی دقیق یا الزامات انطباق سازه.
شکل‌دهی سرد به تولیدکنندگان امکان می‌دهد تا پروفیل‌هایی را از نوار فولادی بدون استفاده از مسیر شکل‌دهی گرم مانند کانال‌های نورد گرم معمولی تولید کنند. برای کاربردهایی که طراحی اجازه بخش های نسبتاً نازک را می دهد، این رویکرد می تواند وزن اجزا و مصرف مواد را کاهش دهد.
با این حال، فولاد نازک تر به طور خودکار مقرون به صرفه تر نیست. طراحی نهایی باید ظرفیت بار، کمانش موضعی، انحراف، قدرت اتصال و عمر مفید مورد نیاز را در نظر بگیرد.
رول شکل دهی پیشرونده از ابعاد مقطع قابل تکرار در طول دوره های تولید پشتیبانی می کند. زمانی که چندین کانال باید با براکت‌ها، بست‌ها، صفحات نصب یا سایر اجزای فولادی هماهنگ شوند، سازگاری مهم است.
برای پیمانکاران ساخت، سازگاری ابعادی می‌تواند مشکلات اتصال و تنظیمات غیرضروری را در طول مونتاژ کاهش دهد.
پروفیل U شکل باز سطوح قابل دسترسی را برای موقعیت یابی و اتصال فراهم می کند. بسته به طرح، می توان آن را برش داد، سوراخ کرد، سوراخ کرد یا در مجموعه های جوش داده شده گنجانید.
طول‌های از پیش برش‌شده و سوراخ‌هایی که به‌طور دقیق قرار گرفته‌اند نیز می‌توانند برخی از پردازش‌های ثانویه را در محل نصب کاهش دهند، مشروط بر اینکه جزئیات ساخت قبل از ساخت تأیید شده باشد.
پروژه های صنعتی به ندرت نیازهای ابعادی یکسانی دارند. طول های سفارشی، موقعیت سوراخ ها، شکاف ها و ابعاد غیر استاندارد می توانند به تطبیق یک کانال با یک قاب پشتیبانی خاص یا مجموعه تجهیزات کمک کنند.
خریداران باید نقشه های مهندسی یا مشخصات ابعادی واضح را ارائه دهند تا اطمینان حاصل شود که بخش ارائه شده با نصب مورد نظر مطابقت دارد.
زمانی که هندسه و ضخامت آن برای بارهای مورد نظر مناسب باشد، فولاد شکل‌دهی سرد می‌تواند تعادل مؤثری بین استحکام به وزن ارائه دهد. عملکرد نهایی سازه به چیزی بیشتر از درجه فولاد بستگی دارد: عمق شبکه، عرض فلنج، ضخامت، طول بدون تکیه گاه، مهاربندی و جزئیات اتصال همه مهم هستند.
برای کاربردهای باربر، مهندسان باید بخش را با استفاده از استاندارد طراحی قابل اجرا به جای اتکا به توضیحات کلی محصول تأیید کنند.
پروفیل باز، کانال U-Cold-Formed را برای طیف گسترده ای از کاربردهای صنعتی و ساخت داخل ساختمان مناسب می کند.
برای تأسیسات در فضای باز، محیط‌های مرطوب یا مکان‌هایی که در معرض مواد خورنده هستند، خریداران باید نیاز به گالوانیزه کردن، رنگ‌آمیزی یا سایر سیستم‌های مناسب حفاظت در برابر خوردگی را ارزیابی کنند. یک بخش بدون پوشش با شکل سرد نباید به طور خودکار برای قرار گرفتن در معرض طولانی مدت در فضای باز مناسب فرض شود.
انتخاب کانال U صحیح نیاز به درک روشنی از محدوده پروفایل موجود و شرایط کاری واقعی دارد. اطلاعات محصول فهرست شده Rongheng مشخصات مرجع زیر را ارائه می دهد.
| مورد مشخصات | گزینه موجود | توجه به خرید |
|---|---|---|
| اندازه پروفایل | U80–U300 | عمق وب، ابعاد فلنج و ترسیم بخش را تأیید کنید. |
| درجه فولاد | Q235B، Q355B | درجه را با بارهای طراحی و استانداردهای قابل اجرا مطابقت دهید. |
| ضخامت دیوار | 0.8-3.0 میلی متر | الزامات بار، کمانش موضعی و عملکرد اتصال را بررسی کنید. |
| طول استاندارد | 6 متر، 9 متر یا 12 متر | طول هایی را انتخاب کنید که متناسب با برنامه های حمل و نقل و نصب باشد. |
| سرویس برش | برش سفارشی در دسترس است | طول نهایی و تحمل ابعادی را تأیید کنید. |
| پردازش سوراخ | سوراخ ها و شکاف های از پیش پانچ شده موجود است | نقشه های قطر سوراخ، فاصله و موقعیت را ارائه دهید. |
| ابعاد غیر استاندارد | الزامات سفارشی را می توان مورد بحث قرار داد | امکان سنجی، ابزارآلات، هزینه و زمان تحویل را تأیید کنید. |
| حفاظت از سطح | تکمیل مورد نیاز را با تامین کننده تایید کنید | رطوبت، قرار گرفتن در معرض خوردگی و نیازهای نگهداری را در نظر بگیرید. |
مهم:این مشخصات مرجعی برای انتخاب محصول هستند، نه جایگزینی برای برگه اطلاعات فنی پروژه خاص. ابعاد دقیق بخش، تلورانس ها، گواهی های مواد، پرداخت سطح و استانداردهای قابل اجرا را در اسناد خرید تأیید کنید.
هر دو بخش کانال سرد و نورد گرم نقش عملی در ساخت فولاد دارند. بهترین انتخاب به الزامات ساختاری، ابعاد موجود، تحمل‌های ساخت و هزینه پروژه بستگی دارد.
| عامل مقایسه | U-Channel با شکل سرد | فولاد کانالی نورد گرم |
|---|---|---|
| روش ساخت | نوار فولادی به تدریج در دمای اتاق تشکیل می شود | فولاد از طریق فرآیند نورد گرم شکل گرفته است |
| طراحی بخش معمولی | اغلب برای پروفیل های نسبتاً نازک و سبک وزن مناسب است | معمولاً در بخش های کانال سازه ای معمولی موجود است |
| سفارشی سازی ابعادی | هندسه و پردازش نمایه را می توان با نیازهای مشخص تنظیم کرد | انتخاب عموماً از محدوده‌های مقاطع نورد موجود پیروی می‌کند و در صورت نیاز ساخت اضافی نیز انجام می‌شود |
| ملاحظات وزن | می تواند وزن را در جایی که طراحی اجازه می دهد بخش های نازک تر را کاهش دهد | اغلب برای کاربردهای ساختاری سنگین‌تر که به ویژگی‌های بخش مناسب نیاز دارند، انتخاب می‌شوند |
| کاربردهای معمولی | تکیه گاه تجهیزات، قاب ها، راهنماها و ساخت فولاد سبک | قاب‌های سازه‌ای، تکیه‌گاه‌ها و کاربردهایی که به بخش‌های سنگین‌تر مناسب نیاز دارند |
| الزامات طراحی | خواص کمانش محلی، انحراف، اتصالات و بخش را بررسی کنید | مشخصات بخش، بارگذاری، اتصالات و استانداردهای ساختاری قابل اجرا را بررسی کنید |
هیچ کدام از روش های تولید برتری جهانی ندارند. پروفیل های سرد می توانند برای کاربردهای سبک وزن و ساخت سفارشی سودمند باشند، در حالی که کانال های نورد گرم ممکن است برای پروژه هایی که به بخش های سنگین تری نیاز دارند مناسب تر باشند. مهندسان باید قبل از تصمیم گیری نهایی، ویژگی های واقعی بخش و ظرفیت طراحی تایید شده را مقایسه کنند.
یک تصمیم خرید قابل اعتماد به جای نام محصول به تنهایی با برنامه کاربردی شروع می شود. مراحل زیر می تواند به مدیران پروژه، مهندسان و تیم های تدارکات کمک کند تا نیازهای خود را تعریف کنند.
بارها، دهانه پشتیبانی نشده، شرایط پشتیبانی، ترتیب اتصال و محیط خدمات مورد انتظار را شناسایی کنید. برای کاربردهای سازه ای، این جزئیات را به مهندس مسئول ارائه دهید تا بتوان بخش را به طور مناسب انتخاب و تأیید کرد.
عمق وب، عرض فلنج، ضخامت مواد، زاویه فلنج و هر مورد نیاز هندسی اضافی را مشخص کنید. یک برچسب اندازه بخش به تنهایی ممکن است تمام ابعاد مورد نیاز برای ساخت دقیق را توصیف نکند.
Q235B و Q355B گزینه های موجود برای محدوده کانال U با شکل سرد Rongheng هستند. درجه مناسب باید با توجه به محاسبات طراحی، استاندارد مواد قابل اجرا و مستندات پروژه انتخاب شود.
قبل از ثبت سفارش، طول ها، محل سوراخ ها، اسلات ها و سایر جزئیات پردازش مورد نیاز را تعیین کنید. نقشه های کامل به کاهش تغییرات سایت و جلوگیری از عدم تطابق بین پروفایل های تحویل داده شده و اجزای نصب کمک می کند.
تیم های تدارکات باید هزینه کامل را ارزیابی کنند، از جمله:
این رویکرد به خریداران کمک می‌کند تا قیمت‌ها را به صورت ثابت مقایسه کنند و مناسب‌ترین گزینه را برای پروژه شناسایی کنند.
کیفیت محصول بر راندمان نصب، عملکرد ساختاری و قابلیت اطمینان بلند مدت مجموعه های ساخته شده تأثیر می گذارد. خریداران باید قبل از شروع تولید، الزامات بازرسی واضح را تعیین کنند.
عمق وب، عرض فلنج، ضخامت، طول کلی، صافی و سایر ابعاد مهم را در برابر نقشه تایید شده بررسی کنید. برای اجزای مورد استفاده در مجموعه ها، سازگاری ابعادی اهمیت ویژه ای دارد.
درجه فولاد را تأیید کنید و اسناد مربوط به مواد را در صورت نیاز پروژه درخواست کنید. شناسایی مواد و قابلیت ردیابی می تواند برای کاربردهای تنظیم شده یا باربر مهم باشد.
پروفیل را برای آسیب دیدگی، تغییر شکل و شرایطی که ممکن است در ساخت یا پوشش تداخل داشته باشد، بررسی کنید. اگر حفاظت در برابر خوردگی مشخص شده است، نوع پوشش و معیارهای بازرسی قابل اجرا را تأیید کنید.
برای کاربردهای سازه ای سخت، بازرسی و پذیرش باید از مشخصات پروژه و استانداردهای مهندسی قابل اجرا پیروی کند. الزامات نگهداری باید منعکس کننده محیط خدمات واقعی و سیستم محافظت از سطح انتخاب شده باشد.
کانال U شکل سرد با خم شدن تدریجی نوار فولادی در دمای اتاق تولید می شود، در حالی که فولاد کانالی نورد گرم معمولی از طریق نورد گرم شکل می گیرد. مقاطع شکل‌دهی سرد اغلب برای پروفیل‌های سبک وزن و ساخت سفارشی استفاده می‌شوند، در حالی که کانال‌های نورد گرم معمولاً برای کاربردهای ساختاری سنگین‌تر انتخاب می‌شوند. انتخاب مناسب به ابعاد مورد نیاز، خصوصیات مقطع و بارهای طراحی بستگی دارد.
رونگنگ Q235B و Q355B را به عنوان گزینه های مواد موجود برای محدوده محصولات U-channel خود با فرم سرد فهرست می کند. خریداران باید قبل از سفارش، درجه مورد نیاز، خواص مکانیکی، اسناد مواد و استانداردهای قابل اجرا را تایید کنند.
بله. گزینه های ذکر شده شامل برش سفارشی، سوراخ های از پیش پانچ شده، شکاف ها و ابعاد غیر استاندارد مشروط به تایید است. خریداران باید نقشه های دقیق، ابعاد، مقادیر و الزامات پردازش را ارائه دهند تا تامین کننده بتواند امکان سنجی و جزئیات قیمت را ارزیابی کند.
زمانی که مواد، طراحی ساختاری و سیستم حفاظت در برابر خوردگی برای محیط مناسب باشد، می توان از آن در فضای باز استفاده کرد. فولاد بدون روکش ممکن است به محافظت بیشتری در برابر رطوبت و قرار گرفتن در معرض خورنده نیاز داشته باشد. خریداران باید عملیات سطح موجود و شرایط خدمات مورد انتظار را با تامین کننده تایید کنند.
انتخاب بستگی به بار اعمال شده، دهانه، شرایط پشتیبانی، طراحی اتصال، درجه فولاد و الزامات ساختاری قابل اجرا دارد. برای کاربردهای باربر، یک مهندس واجد شرایط باید خصوصیات بخش و ظرفیت سازه را بررسی کند. Rongheng می تواند ابعاد مشخص شده و اطلاعات پروژه را برای کمک به شناسایی گزینه های مناسب محصول بررسی کند.
اندازه پروفیل مورد نیاز، ابعاد تار و فلنج، ضخامت، درجه فولاد، طول، کمیت، پوشش سطح، و هر گونه سوراخ یا شکاف مورد نیاز را ارائه دهید. برای پروژه های سازه ای، نقشه های مربوطه، کاربرد مورد نظر و استانداردهای فنی را شامل شود. این جزئیات به تامین کننده کمک می کند تا یک پیشنهاد قیمت و تحویل دقیق تر تهیه کند.
U-Channel یک پروفیل فولادی کاربردی برای تکیه گاه تجهیزات، قاب های صنعتی، سازه های راهنما، اجزای تعبیه شده و سایر کاربردهای ساخت است که هندسه بخش، کارایی مواد و سازگاری نصب اهمیت دارد. انتخاب محصول مناسب مستلزم در نظر گرفتن دقیق درجه فولاد، ضخامت، ابعاد پروفیل، بارهای اعمال شده، قرار گرفتن در معرض خوردگی و الزامات پردازش است. Rongheng گزینه‌های Q235B و Q355B، اندازه‌های نمایه U80–U300 و خدمات پردازش سفارشی‌شده را با توجه به مشخصات تأیید شده ارائه می‌دهد. اگر کانال های فولادی را برای یک پروژه صنعتی، مونتاژ تجهیزات یا نیاز ساخت سفارشی تهیه می کنید،با ما تماس بگیریدبرای بحث در مورد نقشه ها، الزامات فنی، مقدار سفارش و انتظارات تحویل شما. مشخصات کاملاً تعریف شده اولین گام به سوی راه حل تامین فولاد قابل اعتماد و مقرون به صرفه است.
