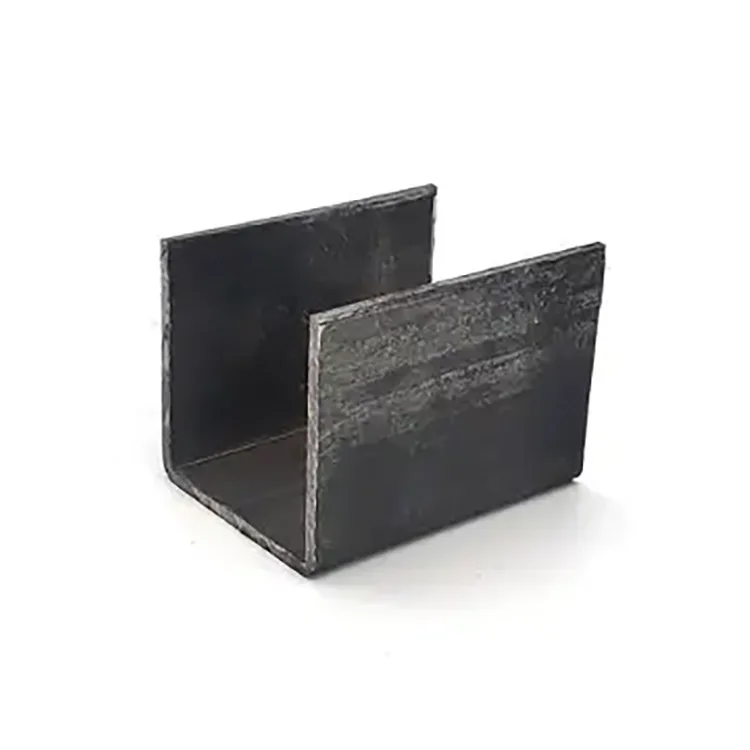

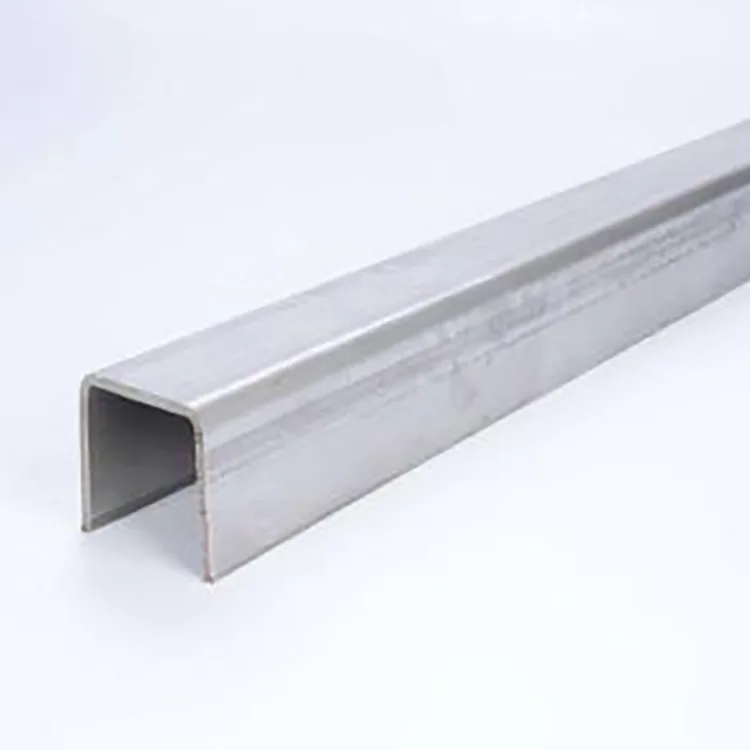

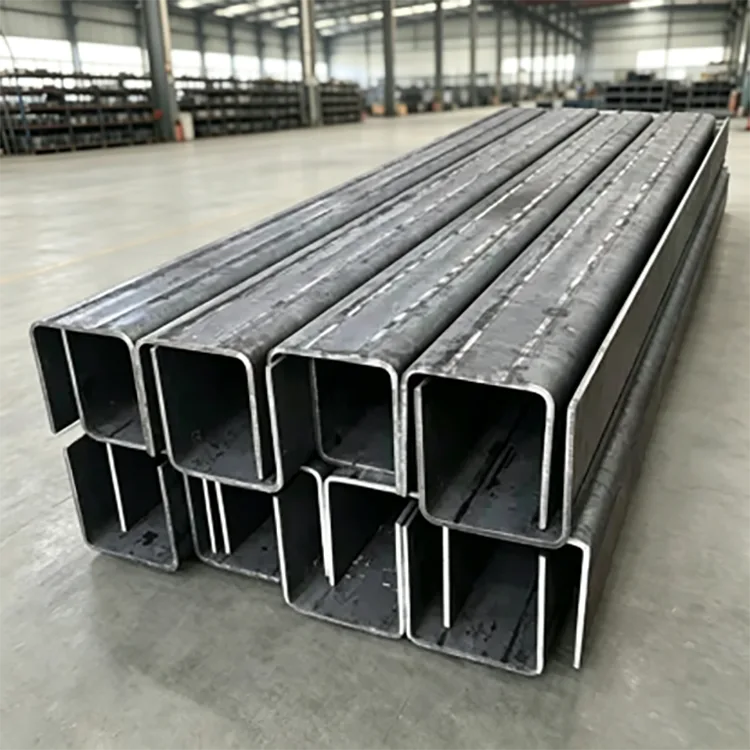

U-Channel با شکل سرد

کانال U-Cold-Formed برای پروژه‌هایی که فولاد کانالی سنتی بسیار سنگین و پرهزینه است، توسعه داده شده است، در حالی که لوله‌های مربع یا مستطیل گران‌تر یا راحت‌تر برای تثبیت و موقعیت‌یابی هستند. این بخش که از نوار فولادی با کیفیت از طریق شکل‌دهی سرد یکپارچه در دمای اتاق ساخته شده است، دارای شیار U شکل منظم، دسترسی باز و موقعیت‌یابی دقیق است.

فولاد کانال U در مقایسه با مقاطع C و Z که عمدتاً به عنوان پرلین سقف و دیوار مورد استفاده قرار می‌گیرند، برای تکیه‌گاه‌ها، کانال‌های ثابت، پایه‌های تجهیزات، قطعات تعبیه‌شده، تکیه‌گاه‌های لوله، سازه‌های راهنما و قاب‌های محفظه مناسب‌تر است. شیار باز آن نیز آن را برای پیچ و مهره، گیره، هدایت و موقعیت در هنگام نصب راحت می کند.

به همین دلیل، مخصوصاً برای کارگاه‌های داخلی خشک، کارخانه‌های بسته و سایر محیط‌های غیر خورنده بدون باران، اسپری نمک یا قرار گرفتن در معرض اسید و قلیایی مناسب است، به‌ویژه جایی که هزینه مواد و کارایی نصب باید کنترل شود.

مشخصات فنی

فرآیند استاندارد تولید

تولید با بازرسی ورودی سیم پیچ فولادی شروع می شود و به دنبال آن تسطیح و صاف کردن خودکار برای کاهش تنش مواد انجام می شود. سپس نوار از چندین ایستگاه رول‌فرمینگ عبور می‌کند تا به تدریج بخش U شکل را ایجاد کند، به دنبال آن اندازه دقیق، برش با طول ثابت سروو CNC و پانچ خودکار یا برش گوشه‌ای اختیاری انجام می‌شود.

پروفیل های تمام شده قبل از بازرسی کامل بصری و ابعادی، بسته بندی و ذخیره سازی مجدداً صاف می شوند.

بازرسی کویل فولادی ← تسطیح و صاف کردن ← شکل دهی رول سرد پیشرونده ← اندازه بخش U ← برش با طول ثابت CNC ← پانچ/برش گوشه ← صاف کردن ثانویه ← بازرسی ابعادی و بصری → بسته بندی و ذخیره سازی

بر خلاف مقاطع نورد گرم، این فرآیند از مرحله نورد با دمای بالا استفاده نمی کند. این اجازه می دهد تا ابعاد پروفیل، صافی، موقعیت سوراخ ها و هندسه لبه در طول شکل دهی مداوم کنترل شود، که برای پروژه هایی که نیاز به مونتاژ دقیق دارند مفید است.

چه چیزی U Channel Steel را متفاوت می کند

طراحی سبک وزن با هزینه کلی کمتر

شکل دهی سرد استحکام فولاد را از طریق سخت کاری افزایش می دهد و به جای کانال سنتی سنگین تر در کاربردهای مناسب، می توان از بخش دیوار نازک تر استفاده کرد. نتیجه کاهش مصرف فولاد و کاهش هزینه های حمل و نقل، بلند کردن و نصب است.

در کاربردهای معمولی سبک و متوسط، طراحی سرد می تواند بیش از 30 درصد سبک تر از فولاد کانالی سنتی باشد و به کاهش هزینه مواد، حمل و نقل و نیروی کار کمک کند.

شیار U شکل برای تثبیت و موقعیت یابی

بخش U شکل باز یکی از اصلی ترین مزایای عملی آن است. این یک سطح مناسب برای تثبیت شکاف، هدایت، محدود کردن، تعیین موقعیت تجهیزات، بستن لوله و ساخت و ساز تعبیه شده فراهم می کند.

این همان جایی است که بخش با فولاد C و Z متفاوت است. مقاطع C و Z معمولاً برای پرلین ها انتخاب می شوند، در حالی که فولاد کانال U اغلب در جایی استفاده می شود که خود پروفیل به عنوان یک تکیه گاه، پایه، راهنما یا کانال ثابت عمل کند.

دقت ابعادی برای مونتاژ مستقیم

پروفیل ها بر روی یک خط رول فرمینگ اتوماتیک شکل می گیرند و از فرآیندهای اندازه گیری و صاف کردن عبور می کنند. این کمک می کند تا ابعاد بخش، لبه های مستقیم و پیچش کنترل شده حفظ شود.

برای پروژه‌هایی که از سوراخ‌های از پیش پانچ شده یا اعضای با طول ثابت استفاده می‌کنند، هدف ارائه اجزایی است که می‌توانند مستقیماً به جای برش یا اصلاح مکرر در محل مونتاژ شوند.

برش، جوش و حفاری آسان

سطح فولاد سیاه طبیعی دارای پوشش گالوانیزه نیست که باید در حین برش یا جوشکاری در نظر گرفته شود. این ماده را می توان با توجه به الزامات ساخت، برش، سوراخ، جوش یا خم کرد.

حفره‌های از پیش پانچ شده، شکاف‌ها، برش‌های گوشه و بخش‌های با طول ثابت نیز می‌توانند قبل از حمل و نقل تولید شوند که میزان پردازش سایت مورد نیاز برای پروژه‌های نوسازی و پشتیبانی تجهیزات را کاهش می‌دهد.

بخش تمیز و ظاهر منظم

یک بخش U که به درستی شکل گرفته است دارای سطح صاف، لبه های منظم و هندسه ثابت است. پس از مونتاژ، اجزا می توانند شکاف ها و ظاهر کلی منظمی را حفظ کنند، و آنها را نه تنها برای فولاد کاری کاربردی بلکه برای سازه های داخلی قابل مشاهده، کارگاه ها و مکان های نمایشگاه یا نمایشگاه مناسب می کند.

حل مشکلات رایج پروژه

هزینه مواد و نصب کمتر:

طراحی دیواره نازک با فرم سرد می تواند وزن را تا 30 درصد در مقایسه با فولاد کانال سنتی کاهش دهد که می تواند هزینه های حمل و نقل، بلند کردن و نیروی کار را کاهش دهد.

اصلاح سایت کمتر:

شکل دهی و صاف کردن رول CNC ابعاد و صافی ثابتی را ارائه می دهد و به کاهش کار برش، سوراخ کاری و اصلاح پس از تحویل کمک می کند.

نصب سریعتر:

شیار استاندارد U شکل را می توان مستقیماً برای تثبیت، هدایت، حمایت و قرار دادن استفاده کرد. با سوراخ ها یا شکاف های از پیش پانچ شده، بسیاری از اجزا را می توان بدون ساخت سایت اضافی مونتاژ کرد.

مناسب تر برای سازه های سبک وزن:

سخت کاری سرد، استحکام بخش تشکیل شده را بهبود می بخشد و آن را برای تکیه گاه های بار سبک و متوسط، براکت های تجهیزات، تکیه گاه لوله ها و سازه های محفظه زمانی که مقطع به درستی برای بار انتخاب شده است، مناسب می کند.

برنامه های کاربردی پروژه واقعی

مورد 1: سیستم پشتیبانی تجهیزات برای یک کارگاه تولید هوشمند

این پروژه شامل یک کارگاه تولید هوشمند مدرن با محیط داخلی خشک و کنترل شده با گرد و غبار بود. مشتری به تعداد زیادی براکت های تثبیت کننده تجهیزات و قاب های پشتیبانی لوله، با الزامات پایداری سازه، مسطح بودن بالا و هزینه پروژه کنترل شده نیاز داشت.

متریال انتخاب شده Q235B Cold-Formed U-Channel، U100-U140، با ضخامت دیواره 1.5-2.0 میلی متر و سوراخ های موقعیت یابی از قبل پانچ شده بود.

شیار U شکل نیازهای مکان یابی تجهیزات و تثبیت لوله را بدون جوشکاری اضافی در محل تطبیق داد. راندمان نصب تا 40 درصد افزایش یافت، در حالی که طراحی سبک وزن، الزامات حمل و نقل و بلند کردن را کاهش داد. در مقایسه با راه حل سنتی کانال فولادی، هزینه کلی پروژه تا 23 درصد کاهش یافت.

مسطح بودن مشخصات بالا همچنین به جلوگیری از انحراف نصب در اطراف تجهیزات کمک کرد. سیستم پشتیبانی تکمیل‌شده، با طرح‌بندی منظم کارگاهی و پذیرش یک‌باره پروژه، پایدار و بدون شل ماندن باقی ماند.

مورد 2: ارتقاء سازه داخلی یک کارخانه قدیمی

یک کارخانه صنعتی قدیمی به پارتیشن های داخلی جدید، تکیه گاه های تجهیزات و سازه های تثبیت لوله نیاز داشت. از آنجایی که ساختمان موجود ظرفیت بارگذاری محدودی داشت، مقاطع فولادی سنگین برای نوسازی مناسب نبودند.

این پروژه از کانال U-Cold-Formed Q235B در اندازه های مختلف با توجه به نیازهای پشتیبانی مختلف استفاده کرد.

بخش سبک وزن به رفع محدودیت های بار ساختمان موجود بدون افزایش بی مورد بار سازه کمک کرد. شکل فشرده آن نیز برای نصب در مناطق محدود در اطراف تجهیزات موجود و لوله کشی آسان تر بود.

پس از نصب، سازه‌های ارتقا یافته پشتیبانی پایداری را ارائه کردند و در عین حال یک طرح تمیز را حفظ کردند، و کانال U را برای بازسازی سبک کارخانه داخلی مناسب ساخت.

نحوه انتخاب کانال U مناسب

بر اساس محیط:

عمدتاً برای محیط های داخلی خشک و دارای تهویه بدون باران مستقیم یا قرار گرفتن در معرض خورنده توصیه می شود. برای کارگاه های مرطوب، یک پرایمر اضافی ضد زنگ باید در نظر گرفته شود. محیط های بیرونی، نمک پاش و محیط های به شدت خورنده نیاز به یک پوشش محافظ مناسب یا یک بخش فولادی متفاوت دارند.

بر اساس مواد:

Q235B برای تکیه گاه های نور عمومی، براکت ها و سازه های محفظه مناسب است. Q355B زمانی توصیه می شود که به استحکام بالاتری نیاز باشد، مانند دهانه های بزرگتر، پایه های تجهیزات سنگین تر یا کارهای تقویتی.

بر اساس اندازه بخش:

U80-U120 را می توان برای پشتیبانی لوله ها و تجهیزات کوچکتر استفاده کرد. U140-U200 برای سازه های محفظه اصلی و پایه های قفسه مناسب است. برای تقویت‌های سنگین‌تر و پایه‌های بزرگ‌تر، می‌توان مقاطع بزرگ‌تری مانند U250–U300 را با توجه به بار واقعی در نظر گرفت.

بر اساس ضخامت دیوار:

0.8-1.2 میلی متر به طور کلی برای موقعیت یابی سبک و کاربردهای غیر باربر استفاده می شود. 1.5-2.0 میلی متر برای سازه های پشتیبانی معمولی مناسب است. 2.5-3.0 میلی متر برای کاربردهای پشتیبانی و تقویت سنگین تر در نظر گرفته شده است.

اندازه بخش نهایی باید با توجه به دهانه، بار، روش تثبیت و شرایط نصب تأیید شود نه اینکه فقط با اندازه پروفیل انتخاب شود.

سطح و محیط کاربردی

محصول استاندارد به صورت فولاد سیاه و سفید طبیعی بدون پوشش گالوانیزه عرضه می شود. این کار برش، جوشکاری و سوراخکاری بعدی را ساده می کند و به خریدار اجازه می دهد در صورت نیاز، پرایمر، رنگ یا سایر عملیات سطح مناسب را اعمال کند.

محصول به بهترین وجه برای موارد زیر مناسب است:

کارخانه ها و کارگاه های سرپوشیده خشک کنید

قاب های پشتیبانی تجهیزات

سازه های پشتیبانی لوله و کابل

پایه های تجهیزات

پارتیشن ها و محوطه های داخلی

قطعات فولادی تعبیه شده

ساختارهای راهنما و موقعیت یابی

پروژه های نوسازی فولاد سبک

برای سازه های بیرونی، مناطق ساحلی، رطوبت پایدار یا محیط های در معرض اسید و قلیایی، حفاظت در برابر خوردگی باید قبل از تولید مشخص شود.

پردازش سفارشی و تامین انبوه

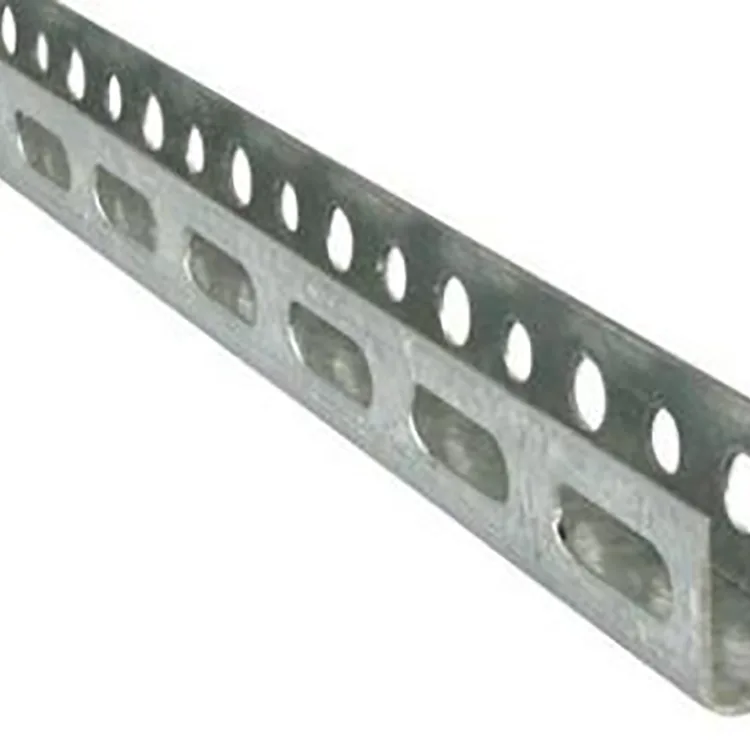

کانال U را می توان بر اساس نقشه های پروژه تولید کرد و نه محدود به اندازه های استاندارد. پردازش های موجود شامل سوراخ های از پیش پانچ شده، شکاف ها، برش گوشه، برش زاویه دار، برش با طول ثابت و ابعاد غیر استاندارد است.

برای پروژه هایی که از اجزای پشتیبانی مکرر استفاده می کنند، پیش پردازش می تواند برش و حفاری سایت را کاهش دهد. خریداران می توانند نقشه ها، ابعاد بخش، فاصله سوراخ ها، طول مورد نیاز و درجه مواد را هنگام درخواست قیمت ارائه کنند.

برای سفارشات بزرگتر، تولید را می توان با توجه به ترکیب اندازه مورد نیاز و برنامه تحویل، با بازرسی ابعادی قبل از بسته بندی و حمل و نقل ترتیب داد.

کنترل کیفیت کارخانه

کنترل کیفیت با سیم پیچ فولادی ورودی شروع می شود، جایی که درجه مواد و شرایط ابعاد اولیه قبل از شکل گیری بررسی می شود.

در طول تولید، نقاط کنترل اصلی عبارتند از تسطیح نوار، ثبات رول شکل دهی، ابعاد بخش، صافی، موقعیت سوراخ و طول برش. پس از شکل گیری، پروفیل ها تحت صاف کردن ثانویه و بازرسی نهایی بصری و ابعادی قرار می گیرند.

توجه ویژه ای به پیچش، تغییر شکل، شرایط لبه و قوام بین دسته ها می شود. برای محصولات از پیش پانچ شده، موقعیت و فاصله سوراخ ها نیز بررسی می شود زیرا این ابعاد مستقیماً بر نصب تأثیر می گذارد.

این رویکرد تولید برای پروژه‌هایی مهم است که کانال U تحویل‌شده باید با نقشه‌ها مطابقت داشته باشد و با سایر اجزای ساخته شده بدون اصلاح مکرر سایت مونتاژ شود.

سوالات متداول

Q1: آیا کانال U-Cold-Formed از فولاد کانال معمولی قوی تر است؟

برای کاربردهای سبک و بار متوسط، شکل دهی سرد باعث سخت شدن کار می شود و می تواند استحکام بیشتری را در مواد تشکیل شده ایجاد کند. این بخش همچنین از نظر ابعادی منظم و در صورت انتخاب و نصب مناسب در برابر تغییر شکل مقاوم است. برای سازه های اولیه با بارهای سنگین، محاسبه بار مورد نیاز باید تعیین کند که آیا کانال سنگین تر یا بخش با مقاومت بالا ضروری است.

Q2: آیا کانال U می تواند جایگزین فولاد کانال سنتی شود؟

این می تواند جایگزین فولاد کانالی سنتی در بسیاری از کاربردهای بار سبک و متوسط ​​مانند تکیه گاه ها، براکت ها، محفظه ها، سازه های تعبیه شده و پایه های تجهیزات شود. نباید به طور خودکار تیرها یا سازه های سنگین اولیه را که در معرض ضربه یا بارهای متمرکز قرار دارند جایگزین کند.

Q3: آیا می توانید سوراخ ها را از قبل سوراخ کنید و طول های غیر استاندارد را برش دهید؟

بله پیش پانچ، برش گوشه، شکاف، برش زاویه دار و طول های ثابت غیر استاندارد را می توان طبق نقشه ها تولید کرد. این به اجزای سازنده اجازه می دهد تا برای مونتاژ آماده شوند.

Q4: تفاوت بین بخش U channel و C/Z برلین چیست؟

مقاطع C و Z عمدتاً برای پرده های سقف و دیوار استفاده می شود. مقاطع U بیشتر برای تکیه گاه ها، پایه ها، قطعات تعبیه شده، کانال های ثابت، راهنماها و سازه های موقعیت یابی استفاده می شوند. انتخاب باید تابع ساختاری واقعی باشد.

Q5: آیا کانال U-Cold-Formed به راحتی می پیچد یا تغییر شکل می دهد؟

یک بخش به درستی ساخته شده از طریق شکل دهی، اندازه و صاف کردن چند پاس برای کنترل پیچش و تغییر شکل در چارچوب الزامات استاندارد قابل اجرا می گذرد. مواد صحیح، ضخامت دیوار، اندازه مقطع و روش نصب نیز برای حفظ ثبات ابعادی در سرویس مهم هستند.

Q6: کدام بهتر است، Q235B یا Q355B؟

Q235B برای پشتیبانی نور عمومی و کاربردهای محفظه مناسب است. Q355B استحکام بالاتری را ارائه می‌دهد و برای پایه‌های تجهیزات سنگین‌تر، دهانه‌های بزرگ‌تر و کارهای تقویتی در زمانی که طراحی سازه به آن نیاز دارد، مناسب‌تر است.

Q7: آیا می توان سطح را گالوانیزه یا رنگ کرد؟

بله محصول استاندارد، فولاد سیاه طبیعی است، بنابراین می توان آن را با آستر، رنگ، پوشش پودری یا گالوانیزه مناسب با توجه به شرایط محیطی پروژه و خوردگی پردازش کرد.
