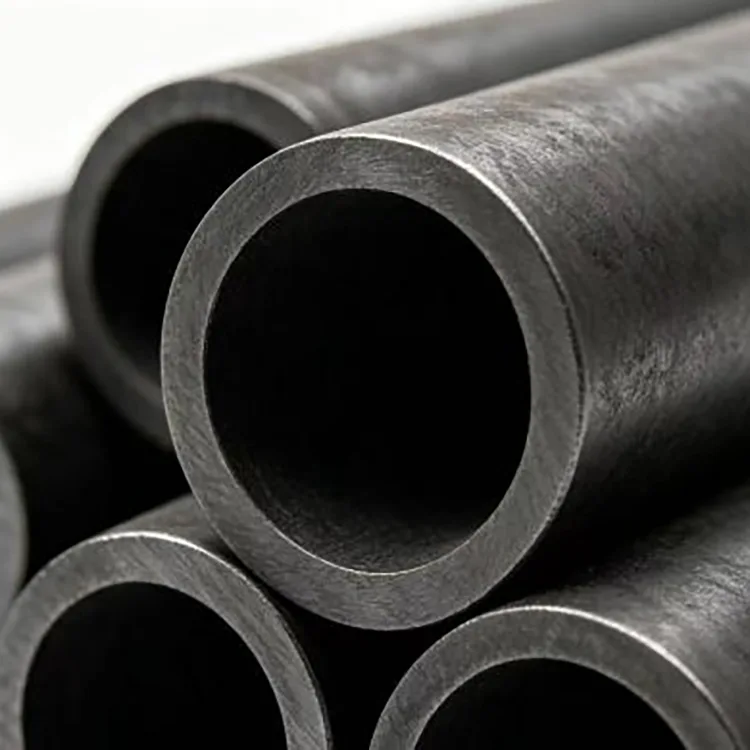

لوله فولادی کربن بدون درز با دمای بالا

لوله کشی با دمای بالا را نمی توان تنها با اندازه لوله انتخاب کرد. دمای کار، فشار، محیط سرویس، زمان کارکرد و درجه مواد همگی بر عملکرد مورد نیاز لوله تأثیر می‌گذارند. این لوله فولادی کربن بدون درز با دمای بالا برای کاربردهای با دمای بالا و فشار بالا در نظر گرفته شده است که در آن لوله‌های فولادی کربن معمولی ممکن است پایداری طولانی مدت کافی را ایجاد نکنند.

این لوله با استفاده از فناوری تولید لوله های فولادی بدون درز تولید می شود که به لوله ساختاری پیوسته و بدون درز جوش طولی می دهد. گرمایش کنترل شده، سوراخ کردن، نورد، اندازه، خنک کننده و صاف کردن به حفظ یک دیوار لوله متراکم و یکنواخت کمک می کند. لوله تمام شده برای بخار با دمای بالا، آب گرم و سیالات فرآیندی مناسب است، با گزینه های پردازش برای نیازهای مختلف نصب.

عملکرد در شرایط دمای بالا

قرار گرفتن طولانی مدت در معرض گرما می تواند باعث شود لوله های فولادی کربنی پایداری ابعادی خود را از دست بدهند یا در صورت عدم تطابق مواد و شرایط عملیاتی، تغییر شکل دهند. به همین دلیل، لوله به جای اینکه به عنوان یک لوله بدون درز همه منظوره در نظر گرفته شود، حول محدودیت های دما و فشار خاص طراحی شده است.

مقاومت در برابر خزش در دمای بالا

تحت سرویس مداوم در دمای 425 درجه سانتیگراد، لوله برای حفظ ابعاد پایدار و مقاومت در برابر تغییر شکل پلاستیک و انبساط قطر طراحی شده است. این امر به ویژه برای خطوط لوله ای که برای مدت طولانی در دمای بالا باقی می مانند بسیار مهم است.

مقاومت در برابر خستگی حرارتی

لوله‌کشی صنعتی ممکن است گرمایش و سرمایش مکرر را به جای دمای ثابت تجربه کند. این لوله برای مقاومت در برابر چرخه حرارتی و کاهش خطر ترک خوردن ناشی از تغییرات مکرر دما طراحی شده است.

عملکرد در دمای بالا و فشار

فشار نامی درجه حرارت بالا 10 مگاپاسکال در دمای ثابت 425 درجه سانتیگراد است. برای یک پروژه واقعی، ظرفیت فشار همچنان باید با توجه به اندازه لوله، ضخامت دیواره، درجه مواد، دمای طراحی و کد مهندسی قابل بررسی بررسی شود.

ساختار مواد یکنواخت

استفاده از مواد خام کنترل شده فولاد کربنی و ساخت بدون درز به ایجاد یک دیوار لوله متراکم با تداوم مواد سازگار کمک می کند. این برای برنامه‌هایی که نقص‌های موضعی می‌توانند تحت دما و فشار پایدار به مشکل تبدیل شوند، مهم است.

مشخصات فنی اصلی

انتخاب مواد و استاندارد

مواد صحیح به دمای عملیاتی واقعی و شرایط سرویس بستگی دارد. نمرات مختلف را نباید جایگزین کرد زیرا ابعاد اسمی لوله آنها یکسان است.

تا 350 درجه سانتیگراد

برای خطوط لوله بخار متوسط ​​و کم فشار، روغن انتقال حرارت و آب گرم، لوله فولادی بدون درز 20G مطابق با GB 3087 گزینه ارجح در طرح انتخابی ارائه شده است.

می توان از ASTM A106 Gr.B به عنوان جایگزین استفاده کرد.

GB/T 8163 20# باید با احتیاط در نظر گرفته شود و برای خطوط انشعاب کم فشار و غیر بحرانی به جای درخواست سرویس با دمای بالا در نظر گرفته شده است.

350-425 درجه سانتیگراد

برای سرویس بخار مداوم طولانی مدت با دمای بالا، از 20G مطابق با GB 3087 یا ASTM A106 Gr.B مطابق طراحی پروژه استفاده کنید.

برای این محدوده دما، مستندات مواد باید شامل خواص مکانیکی دمای بالا و سوابق آزمایش غیر مخرب در مواردی باشد که توسط پروژه مشخص شده است.

GB/T 8163 20# معمولی نباید جایگزین لوله های با دمای بالا مشخص شود تا هزینه خرید کاهش یابد.

425-450 درجه سانتیگراد

در این محدوده دما، لوله فولادی کربنی فقط باید برای سرویس کوتاه مدت یا متناوب در نظر گرفته شود.

ارزیابی خزش مورد نیاز است، و فواصل بازرسی باید در جایی که فولاد کربنی به طور موقت استفاده می شود، کوتاه شود. برای طراحی مهندسی رسمی، فولاد آلیاژی کروم-مولیبدن ترجیح داده می شود.

بالای 450 درجه سانتیگراد

لوله بدون درز فولاد کربنی نباید برای عملیات طولانی مدت بالای 450 درجه سانتیگراد استفاده شود.

راهنمای انتخاب ارائه شده فولاد آلیاژی مقاوم در برابر حرارت مانند:

● 15CrMoG — تا 510 درجه سانتیگراد

● 12Cr1MoVG — تا 570 درجه سانتیگراد

انتخاب نهایی مواد باید از طراحی مهندسی واقعی، شرایط عملیاتی و استانداردهای قابل اجرا پیروی کند.

جایی که از آن استفاده می شود

این لوله عمدتاً در سیستم هایی استفاده می شود که دما و فشار برای مدت طولانی ثابت است.

کاربردهای معمولی عبارتند از:

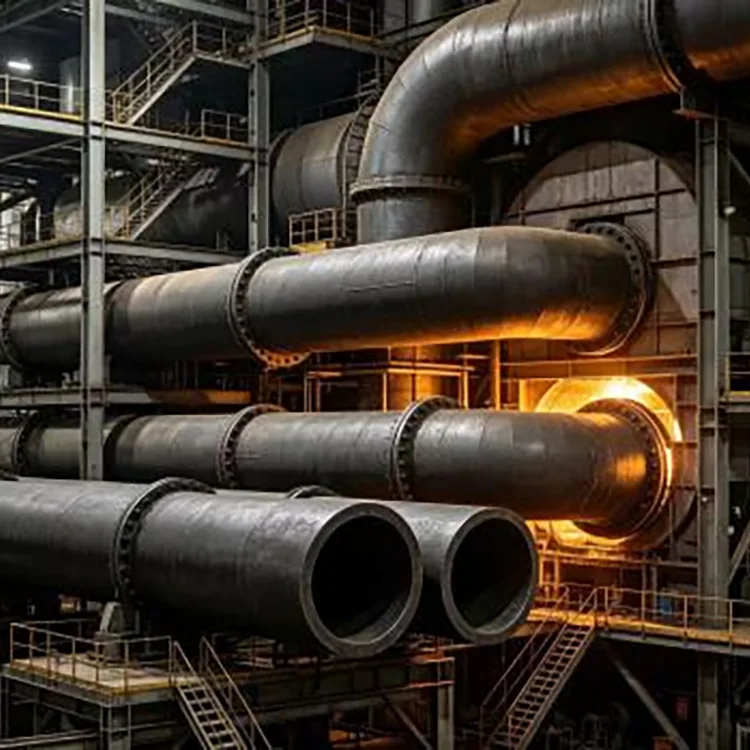

تولید برق

برای لوله کشی کمکی در اطراف دیگهای بخار نیروگاه و سایر تجهیزات برق حرارتی که در آن آب گرم یا بخار تحت شرایط عملیاتی کنترل شده منتقل می شود استفاده می شود.

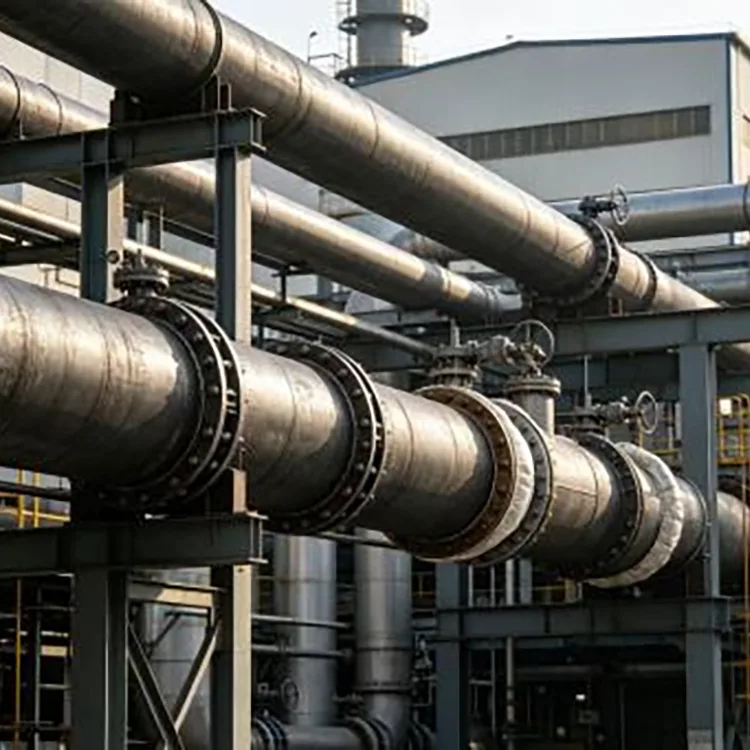

خطوط لوله بخار صنعتی

مناسب برای انتقال بخار با دمای بالا در کارخانه های صنعتی، از جمله خطوط بخار فرآیند و خطوط لوله پشتیبانی.

لوله کشی فرآیندهای شیمیایی

برای سیالات فرآیند با دمای بالا استفاده می شود که در آن درجه فولاد کربن انتخاب شده با دمای کار، فشار و محیط سازگار است.

بازیابی حرارت زباله

در سیستم های بازیابی گرمای زباله که در آن سیالات داغ یا بخار نیاز به انتقال بین تجهیزات فرآیند دارند، استفاده می شود.

تجهیزات تبادل حرارت

برای لوله کشی متصل به مبدل های حرارتی با دمای بالا و تجهیزات حرارتی مرتبط استفاده می شود.

برنامه هایی که نباید از آن استفاده کرد

انتخاب صحیح همچنین به این معنی است که بدانید چه زمانی نباید از لوله استفاده کرد.

این محصول برای موارد زیر توصیه نمی شود:

● محیط اسیدی یا قلیایی به شدت خورنده

● سرویس طولانی مدت بالای 450 درجه سانتی گراد

● شرایط دمای پایین/فشار بالا که به گریدهای اختصاصی لوله با دمای پایین نیاز دارند

برای محیط های خاص یا دماهای شدید، مواد باید به جای وادار کردن محلول فولاد کربنی به یک کاربرد نامناسب، دوباره ارزیابی شوند.

فرآیند تولید

برای لوله های با دمای بالا، کنترل ساخت ارتباط نزدیکی با عملکرد ابعادی و مکانیکی نهایی دارد. سیستم تامین Rongheng تولید و پردازش لوله فولادی بدون درز را پوشش می‌دهد و بررسی‌های کیفی از مواد دریافتی از طریق بازرسی محصول نهایی انجام می‌شود.

مسیر کلی تولید شامل:

بازرسی مواد اولیه → گرمایش → سوراخ کردن → نورد → اندازه → خنک کننده → صاف کردن → برش → بازرسی سطح → آزمایش غیر مخرب در صورت نیاز → بازرسی نهایی → بسته بندی و حمل و نقل

بازرسی مواد اولیه

قبل از تولید، مواد فولادی ورودی با عیار و مشخصات خرید مورد نیاز بررسی می شود. مستندات مواد، ترکیب شیمیایی و خواص مکانیکی مطابق با الزامات سفارش بررسی می شود.

برای گریدهای مشخص شده مانند 20G و ASTM A106 Gr.B، مواد باید با استانداردهای قابل اجرا و مستندات پروژه مطابقت داشته باشند.

گرمایش و سوراخ کردن

بیلت فولادی آماده شده تا دمای پردازش مورد نیاز گرم می شود و سوراخ می شود تا قسمت توخالی اولیه را تشکیل دهد. کنترل گرمایش مهم است زیرا گرمایش بیش از حد یا ناکافی می تواند بر شکل گیری بعدی و ساختار نهایی لوله تأثیر بگذارد.

نورد و اندازه

پوسته توخالی برای بدست آوردن قطر خارجی و ضخامت دیواره مورد نیاز از مراحل نورد و اندازه عبور می کند.

کنترل ابعادی در این مرحله بر موارد زیر تمرکز دارد:

● قطر بیرونی

● ضخامت دیوار

● یکنواختی دیوار

● طول لوله

● صراط مستقیم

خنک کننده و صاف کننده

پس از شکل دهی، خنک سازی و صاف کردن کنترل شده برای تثبیت ابعاد لوله استفاده می شود. قبل از اینکه لوله به پردازش نهایی برسد، صاف بودن بررسی می شود.

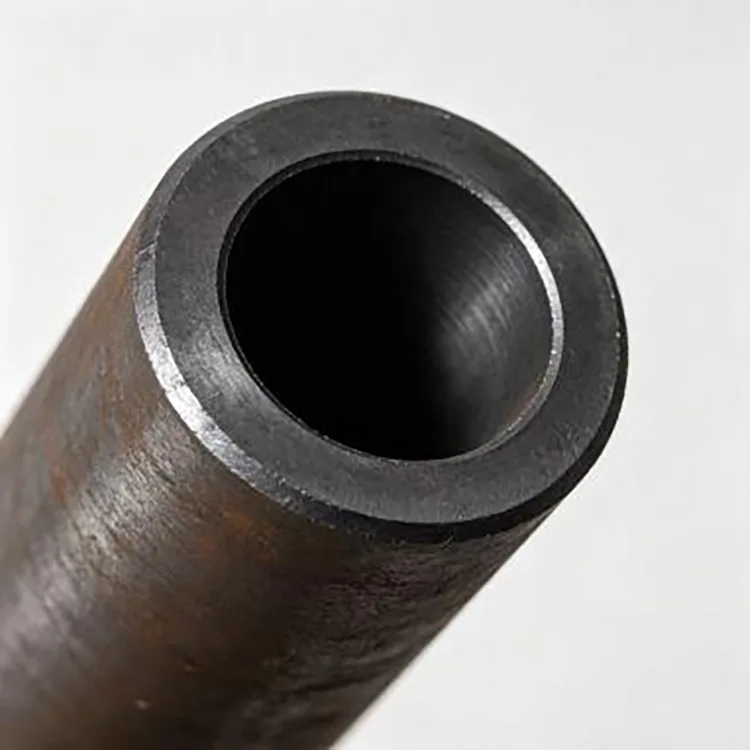

برش و آماده سازی پایان

لوله را می توان در طول های مورد نیاز عرضه کرد. برش با طول ثابت، پخ زدن انتهای لوله و پرداخت دیواره داخلی را می توان با توجه به مشخصات سفارش تایید شده ترتیب داد.

کنترل کیفیت کارخانه

لوله‌کشی با دمای بالا اغلب در سیستم‌هایی نصب می‌شود که تعویض بخش خراب به معنی خاموش کردن تجهیزات است. به همین دلیل کنترل کیفیت باید بیشتر از بازرسی ظاهری و ابعادی را پوشش دهد.

فرآیند بازرسی Rongheng می تواند شامل موارد زیر باشد:

تأیید مواد

درجه فولاد، اسناد مواد و خواص شیمیایی و مکانیکی مورد نیاز در برابر مشخصات خرید بررسی می شود.

بازرسی ابعادی

قطر خارجی، ضخامت دیواره، طول و صافی بررسی می شود تا تأیید شود که لوله تمام شده مطابق با الزامات توافق شده است.

بازرسی سطحی

سطح لوله برای عیوب قابل مشاهده، اکسیداسیون بیش از حد و سایر شرایطی که می تواند بر استفاده یا پردازش بعدی تأثیر بگذارد بررسی می شود.

تست غیر مخرب

در صورت نیاز به سفارش یا پروژه مهندسی، می توان آزمایش های غیر مخرب را برای شناسایی ناپیوستگی های داخلی که از طریق بازرسی بصری تأیید نمی شوند ترتیب داد.

بازرسی دسته ای نهایی

لوله های تمام شده توسط مشخصات و دسته تولید قبل از بسته بندی بررسی می شوند. مقدار، ابعاد، علائم و مدارک بازرسی مورد نیاز قبل از ارسال تایید می شود.

ثبات دسته ای برای سفارشات پروژه

برای پروژه های مهندسی دریافت مشخصات صحیح در محموله اول کافی نیست. اگر پروژه به چندین دسته نیاز داشته باشد، تفاوت بین محموله ها می تواند مشکلاتی را در هنگام نصب و پذیرش سایت ایجاد کند.

Rongheng تولید و بازرسی را مطابق با الزامات سفارش تایید شده سازماندهی می کند. برای خرید مجدد، درجه مواد اولیه، ابعاد، الزامات پردازش و شرایط بازرسی می تواند به عنوان مرجع برای دسته های بعدی استفاده شود.

این رویکرد به ویژه برای پروژه هایی که نیاز به تحویل چندگانه با مشخصات لوله مشابه دارند مفید است.

پردازش و تامین سفارشی

محل های نصب مختلف نیاز به طول لوله و شرایط انتهایی متفاوتی دارند. Rongheng می تواند پردازش بیشتر را بر اساس نقشه ها یا مشخصات تأیید شده ترتیب دهد.

پردازش موجود شامل:

● برش با طول ثابت

● پخ زدن انتهای لوله

● پولیش داخلی دیوار

● سایر الزامات پردازش توافق شده

برای سفارشات مهندسی انبوه، خریداران باید درجه لوله مورد نیاز، اندازه، ضخامت دیواره، طول، دمای کار، فشار کاری، محیط خدمات و الزامات بازرسی را قبل از نقل قول ارائه کنند.

این اجازه می دهد تا مشخصات لوله به جای نقل قول فقط بر اساس قطر و ضخامت دیوار، با کاربرد واقعی مطابقت داده شود.

آنچه خریداران باید قبل از سفارش تایید کنند

برای سرویس در دمای بالا، اطلاعات زیر باید قبل از خرید تأیید شود:

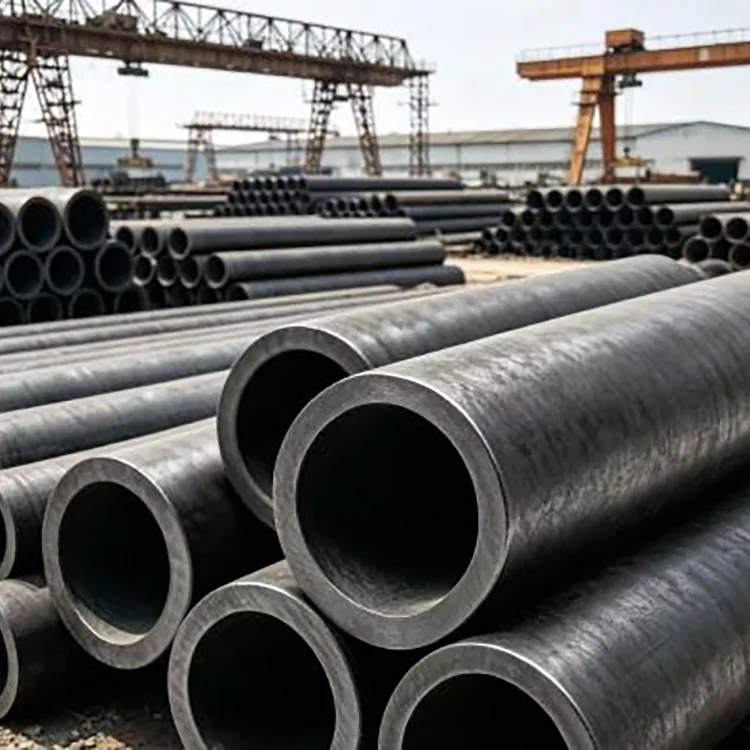

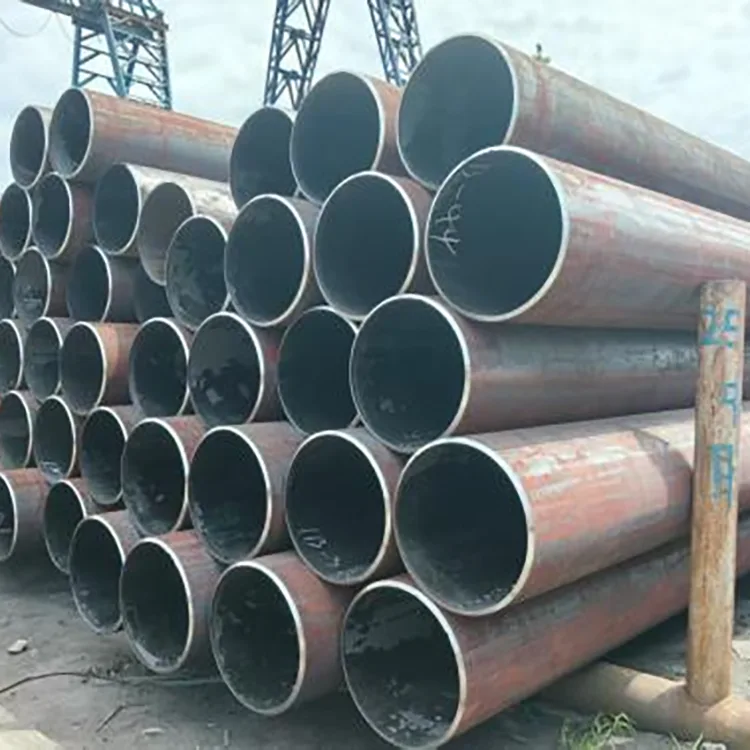

تامین و تحویل

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. به عنوان پلت فرم فروش بین المللی Tianjin Gefu Steel فعالیت می کند و با منابع تولید فولاد در Daqiuzhuang، Tianjin، یک منطقه عمده تولید و توزیع فولاد، کار می کند.

محدوده عرضه شامل لوله های فولادی بدون درز، لوله های فولادی جوش داده شده، لوله های گالوانیزه، پروفیل های فولادی و محصولات نصب فتوولتائیک می باشد. این به شرکت اجازه می دهد تا هم خرید لوله های فولادی استاندارد و هم سفارشات پروژه شامل مواد، ابعاد، پردازش و الزامات بازرسی مشخص را انجام دهد.

برای سفارشات عمده، برنامه ریزی تولید با توجه به مشخصات لوله، مقدار، نیازهای پردازش و برنامه تحویل تایید می شود. هدف این است که لوله عرضه شده مطابق با مشخصات خرید تایید شده از تولید از طریق حمل و نقل باشد.

سوالات متداول

Q1: تفاوت بین لوله فولادی کربن بدون درز معمولی و لوله فولادی کربن بدون درز با دمای بالا چیست؟

تفاوت اصلی صرفاً بدون درز بودن لوله نیست. خدمات طولانی مدت در دمای بالا مستلزم در نظر گرفتن درجه مواد، استاندارد ساخت، خواص مکانیکی، دمای عملیاتی و فشار است. یک لوله بدون درز همه منظوره نباید به طور خودکار برای سرویس مداوم در دمای بالا مناسب تلقی شود.

Q2: آیا می توان از این لوله برای بخار 400 درجه سانتیگراد استفاده کرد؟

بله، 20G مطابق با GB 3087 یا ASTM A106 Gr.B را می توان برای محدوده دمای بالای 350 تا 425 درجه سانتی گراد در طرح انتخاب ارائه شده در نظر گرفت. انتخاب نهایی باید فشار طراحی، ضخامت دیوار، مدت زمان کارکرد و الزامات مهندسی قابل اجرا را نیز در نظر بگیرد.

Q3: آیا لوله می تواند 10 مگاپاسکال را در 425 درجه سانتیگراد تحمل کند؟

فشار نامی درجه حرارت بالا 10 مگاپاسکال در دمای ثابت 425 درجه سانتیگراد است. طراحی واقعی پروژه باید فشار مورد نیاز در برابر ابعاد لوله، درجه مواد، کد طراحی و شرایط عملیاتی را تأیید کند.

Q4: آیا می توانید لوله های بدون درز با دمای بالا با طول ثابت را تهیه کنید؟

بله برش با طول ثابت طبق سفارش تایید شده در دسترس است. در صورت لزوم می توان پخ زدن انتهای لوله و پرداخت دیوار داخلی را نیز ترتیب داد.

Q5: آیا می توانید اسناد آزمایش و بازرسی غیر مخرب را ارائه دهید؟

بله اسناد تست و بازرسی غیر مخرب را می توان با توجه به سفارش و الزامات پروژه تنظیم کرد. خریداران باید سطح بازرسی مورد نیاز را قبل از تولید مشخص کنند.

Q6: چه اطلاعاتی را باید برای یک نقل قول ارائه کنم؟

مفیدترین اطلاعات درجه مواد، استاندارد قابل اجرا، قطر خارجی، ضخامت دیوار، طول لوله، دمای کار، فشار کاری، محیط سرویس، کمیت و الزامات بازرسی است. نقشه ها یا مشخصات پروژه نیز می تواند در صورت نیاز به پردازش اضافی ارائه شود.

Q7: آیا این لوله برای دمای بالای 450 درجه سانتیگراد مناسب است؟

خیر. عملکرد طولانی مدت بالای 450 درجه سانتیگراد خارج از محدوده توصیه شده برای لوله فولادی کربن در این طرح انتخابی است. فولاد آلیاژی مقاوم در برابر حرارت مانند 15CrMoG یا 12Cr1MoVG باید برای سرویس در دمای بالاتر ارزیابی شود.

Q8: لوله کشی با دمای بالا چگونه باید نصب شود؟

سیستم لوله کشی به ظرفیت کافی برای انبساط حرارتی نیاز دارد. فلنج های با دمای بالا و مواد آب بند مناسب باید انتخاب شوند و لوله های سرد نباید در حین نصب مجبور به تراز شدن شوند. نصب مناسب به کنترل تنش حرارتی، تغییر شکل و نشتی در حین کار کمک می کند.

Q9: چه مدت می توان لوله را در سرویس مداوم استفاده کرد؟

در مشخصات محصول ارائه شده، عمر خدمات ادعا شده 8+ سال تحت عملکرد مداوم بدون خرابی بیان شده است. عمر مفید واقعی به دمای عملیاتی، فشار، متوسط، شرایط خوردگی، چرخه حرارتی، نصب و نگهداری بستگی دارد، بنابراین شرایط پروژه باید قبل از تعیین طول عمر مورد انتظار ارزیابی شود.

چرا Rongheng را برای تامین پروژه انتخاب کنید؟

برای این نوع لوله، تصمیمات خرید معمولا بر اساس قیمت بیش از هر تن است. درجه مواد، درجه حرارت، ضخامت دیوار، الزامات بازرسی، پردازش و سازگاری دسته‌ای همگی بر پذیرش و نصب صحیح لوله تأثیر می‌گذارند.

Rongheng منابع تولید فولاد در تیانجین را با تجربه تامین پروژه بین المللی ترکیب می کند و از مشخصات استاندارد و همچنین برش با طول ثابت، پخ زدن، پرداخت و سایر الزامات پردازش تایید شده پشتیبانی می کند.

برای پروژه خط لوله با دمای بالا، خریداران می توانند ابتدا دمای عملیات، فشار، متوسط ​​و استاندارد مورد نیاز را ارائه دهند. Rongheng سپس می تواند مشخصات لوله موجود را با نیازهای خرید مطابقت دهد و مواد، بازرسی و شرایط تحویل مناسب را قبل از تولید تأیید کند.
