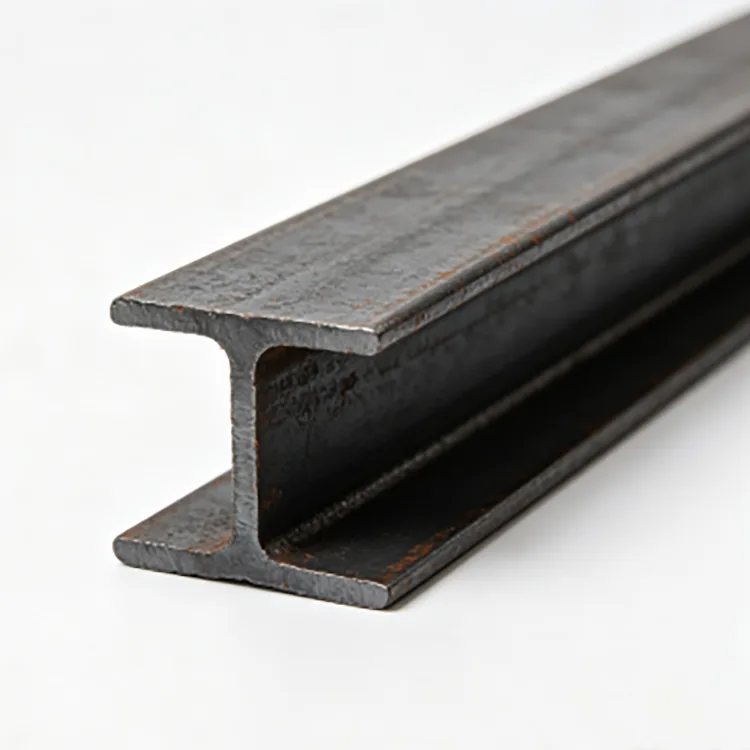

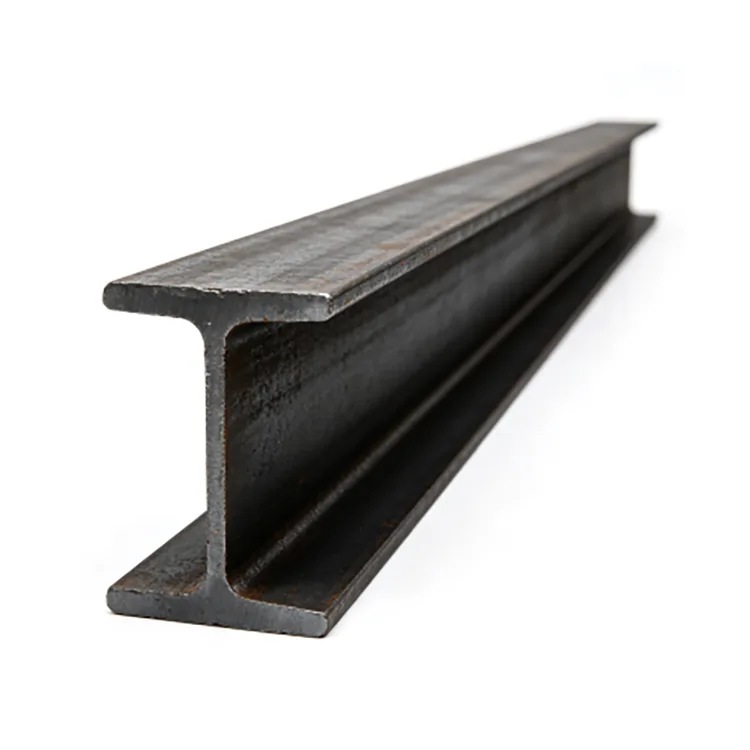

نورد گرم I-Beam

I-Beam نورد گرم یک بخش فولادی سازه نورد گرم با دو فلنج است که توسط یک شبکه مرکزی به هم متصل شده اند. این بخش مستقیماً از طریق نورد در دمای بالا به جای جوش دادن صفحات فولادی جداگانه به یکدیگر شکل می گیرد.

هندسه I شکل مقاومت خمشی را از طریق فلنج ها فراهم می کند در حالی که شبکه بخش را به هم متصل می کند و نیروهای برشی را حمل می کند. معمولاً برای سازه‌های کارخانه، سکوها، پایه‌های تجهیزات، قفسه‌های لوله و سایر سازه‌های فولادی عرضه می‌شود.

Rongheng Q235B و Q355B نورد گرم I-Beam را در اندازه های معمولی از 10# تا 63#، با طول های استاندارد 6 متر، 9 متر و 12 متر عرضه می کند. برش با طول ثابت و سایر پردازش ها را می توان با توجه به نیازهای پروژه ترتیب داد.

مشخصات

بخش‌های درخواستی متداول شامل 12.6#، 14#، 16#، 18#، 20a#، 25a# و 32a# می‌باشد. ابعاد دقیق مقطع، عرض فلنج، ضخامت شبکه و وزن نظری به تعیین مقطع انتخاب شده بستگی دارد.

نحوه انتخاب اندازه I Beam

اندازه صحیح I Beam به نیاز ساختاری بستگی دارد تا قیمت یا در دسترس بودن به تنهایی. دهانه، بار اعمال شده، وضعیت پشتیبانی، فاصله، روش اتصال و انحراف مجاز باید قبل از انتخاب مقطع در نظر گرفته شود.

دهانه طولانی تر، بار تجهیزات متمرکز یا فاصله بیشتر بین تکیه گاه ها ممکن است به بخش بزرگتری نیاز داشته باشد. طراحی سازه همچنین ممکن است نیاز به در نظر گرفتن پایداری جانبی و قابلیت سرویس علاوه بر خمش و برش داشته باشد.

هنگامی که نقشه سازه قبلاً شماره تیر را مشخص می کند، ترتیب باید از بخش مشخص شده پیروی کند نه اینکه فقط بر اساس ابعاد مشابه یا موجودی موجود جایگزین شود.

I Beam یا H Beam؟

تیرهای I و H دارای هندسه مقطع و خواص مقطع متفاوت هستند. تیرهای I سنتی معمولاً دارای فلنج‌های باریک‌تر و سطوح فلنج داخلی شیب‌دار هستند، در حالی که تیرهای H عموماً فلنج‌های پهن‌تری دارند.

تیرهای I معمولاً به عنوان اعضای خمشی استفاده می شوند، در حالی که تیرهای H اغلب برای ستون ها و قاب های سازه ای سنگین تر انتخاب می شوند. این فقط یک تمایز کلی است. بخش واقعی باید توسط طراحی سازه تعیین شود.

یک پرتو I نباید با یک پرتو H جایگزین شود، زیرا این دو بخش شبیه به هم به نظر می رسند یا یکی به راحتی در دسترس است.

Q235B یا Q355B؟

Q235B معمولاً برای تیرهای کارخانه، سکوها، تکیه گاه تجهیزات و ساخت سازه های عمومی استفاده می شود که در آن بخش انتخاب شده شرایط بار مورد نیاز را برآورده می کند.

Q355B استحکام مواد بالاتری را ارائه می‌کند و می‌تواند برای کاربردهای ساختاری سنگین‌تر در جایی که طراحی به آن نیاز دارد، مشخص شود.

درجه فولاد بالاتر به طور خودکار بخش کوچکتر را مناسب نمی کند. اگر درجه برای کاهش وزن فولاد تغییر کند، طرح سازه باید دوباره از نظر استحکام، انحراف و پایداری بررسی شود.

فرآیند تولید

تیر مستقیماً از طریق یک سری عملیات نورد گرم تشکیل می شود:

شمش فولادی ← گرمایش ← نورد خشن ← نورد میانی ← نهایی نورد ← اندازه ← صاف کردن ← برش → بازرسی → بسته بندی

پاس های نورد متوالی، تار و فلنج ها را ایجاد کرده و بخش را به ابعاد مورد نیاز می رساند. پس از نورد، تیر از نظر ابعاد، صافی و وضعیت سطح بررسی می شود.

مقیاس تیره آسیاب که معمولاً روی فولاد نورد گرم سیاه یافت می شود، سطح تولیدی است که در طول نورد ایجاد می شود و نباید با زنگ اتمسفر اشتباه شود.

چرا از پرتو نورد I استفاده کنیم؟

هندسه پایه تار و فلنج در طول نورد تولید می شود، بنابراین مشتری یک بخش ساختاری تمام شده را به جای صفحات جداگانه ای که باید در یک عضو I شکل ساخته شود، دریافت می کند.

این کار برش و ساخت بعدی را ساده می کند و از جوش طولی برای ایجاد مقطع تیر اصلی جلوگیری می کند. مقاطع نورد پیوسته همچنین برنامه‌های مواد و نقشه‌های ساخت را برای هماهنگی در پروژه‌های دسته‌ای آسان‌تر می‌کنند.

برنامه های کاربردی

I-Beam نورد گرم عمدتاً در مواردی استفاده می شود که بخش I یک عضو خمشی ساختاری مناسب را فراهم می کند.

• ساختمان های کارخانه و کارگاه ها
• سازه های سقف و سکو
• پایه های تجهیزات و پشتیبانی ماشین آلات
• قفسه های لوله و قاب های پشتیبانی صنعتی
• سازه های انبار
• سازه های نقاله و حمل مواد
• فولادسازی شهرداری و زیرساخت
• قاب های سازه ای در فضای باز

پایه های تجهیزات

برای کاربردهای ماشین آلات، انتخاب تیر باید بیشتر از وزن کل تجهیزات در نظر گرفته شود. دهانه پشتیبانی، نقاط نصب، توزیع بار، لرزش و بارگذاری مکرر همگی می توانند بر بخش مورد نیاز تأثیر بگذارند.

برای پروژه های ماشین آلات عرضه شده، تیرهای 14#-20# برای پایه تجهیزات و ساخت پشتیبانی استفاده شده است.

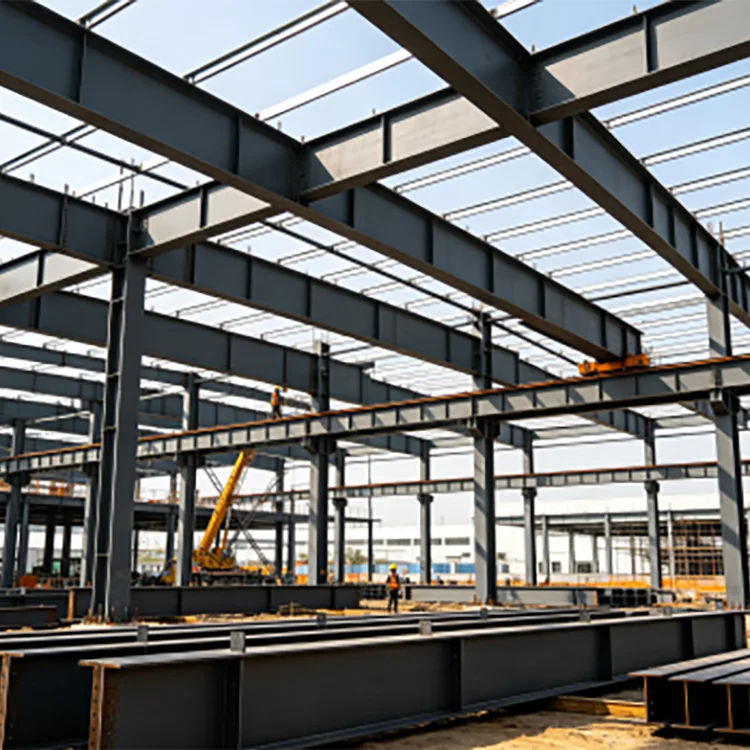

سازه های کارخانه

برای ساخت و ساز کارخانه، تیرهای 16#–25# Q235B I برای تیرهای مربوط به سقف، اعضای پلت فرم و سازه های پشتیبانی عرضه شده است.

ابعاد مقاطع ثابت برای ساخت دسته ای مهم است زیرا تیرها باید در طول نصب با صفحات اتصال و اعضای سازه مجاور هم تراز شوند.

حفاظت از سطح و خوردگی

I-Beam نورد گرم به صورت فولاد نورد گرم سیاه و سفید بدون پوشش محافظ در برابر خوردگی عرضه می شود.

برای کاربردهای خشک داخلی، زمانی که پروژه نیازی به حفاظت اضافی در برابر خوردگی نداشته باشد، سطح سیاه ممکن است استفاده شود. برای فولاد کاری در فضای باز، رنگ آمیزی، گالوانیزه گرم یا سیستم پوشش مناسب دیگری را می توان با توجه به محیط سرویس مشخص کرد.

در مواردی که گالوانیزه مورد نیاز است، برش، حفاری و سایر کارها ترجیحاً باید قبل از فرآیند گالوانیزه تکمیل شود. این مقدار فولاد در معرض دید را کاهش می دهد که در غیر این صورت پس از پردازش نیاز به تعمیر دارد.

ساخت و پردازش

Rongheng می تواند پردازش را مطابق نقشه پروژه ترتیب دهد، از جمله:

• برش با طول ثابت
• حفاری
• اریب
• صاف کردن
• دبر زدایی
• سایر پردازش های مبتنی بر نقشه مورد توافق

برای سفارشات بزرگ، مشتریان می توانند قبل از تولید، فهرست برش و نقشه های ساخت را ارائه دهند. این اجازه می دهد تا طول تیر و الزامات پردازش با ابعاد نصب هماهنگ شود.

بازرسی کیفیت

بازرسی بر روی درجه مواد، تعیین بخش و ابعاد نهایی متمرکز است.

• درجه فولاد:Q235B، Q355B یا درجه مشخص شده را تأیید کنید.
• بخش:شماره تیر را در برابر سفارش خرید و نقشه بررسی کنید.
• ابعاد:ارتفاع تیر، عرض فلنج، ضخامت تار و تلورانس های قابل اجرا را بررسی کنید.
• طول:الزامات استاندارد یا طول ثابت را بررسی کنید.
• صراط مستقیم:اطمینان حاصل کنید که تیر برای ساخت و نصب مناسب است.
• سطح:ترک های جدی، لمینیت ها و سایر عیوب مربوطه را بررسی کنید.

گواهی مواد و سوابق بازرسی توافق شده را می توان با توجه به الزامات پروژه ارائه کرد. بازرسی شخص ثالث نیز می تواند زمانی که در قرارداد مشخص شده است ترتیب داده شود.

وزن و نشست

سفارشات فولاد ممکن است با وزن واقعی یا وزن تئوری طبق قرارداد خرید تسویه شود.

وزن واقعی بر اساس جرم اندازه گیری شده مواد تحویلی است. وزن نظری از وزن واحد منتشر شده بخش انتخابی و طول ارائه شده آن محاسبه می شود.

به عنوان مثال، تیری با وزن واحد تئوری 20 کیلوگرم بر متر و طول 12 متر دارای وزن نظری 240 کیلوگرم است.

برای سفارشات عمده، روش تسویه حساب باید قبل از تولید و ارسال تایید شود.

برنامه های کاربردی پروژه

سقف کارخانه و سازه های پلت فرم

یک پروژه کارخانه در شمال چین از 16#–25# Q235B نورد گرم I-Beam برای تیرهای مربوط به سقف، سکوها و سازه های پشتیبانی استفاده کرد. مواد به صورت دسته ای با بررسی های مقطع و ابعاد قبل از ساخت عرضه شد.

پایه های تجهیزات

یک تولید کننده ماشین آلات از تیرهای 14#-20# برای پایه تجهیزات و سازه های پشتیبانی استفاده کرد. تیرها با توجه به ابعاد حمایتی مورد نیاز قبل از عملیات سطحی بریده و ساخته شدند.

سازه های کارخانه صنعتی

برای یک پروژه زیرساختی در آسیای جنوب شرقی، تیرهای Q355B I برای قاب کارخانه و سازه های پشتیبانی لوله عرضه شد. این سفارش شامل مرتب سازی، تقویت بسته نرم افزاری و اسناد صادراتی برای محموله کانتینر بود.

تامین از Tianjin Daqiuzhuang

زنجیره تامین Rongheng در Tianjin Daqiuzhuang مستقر است و به بخش فولاد نورد گرم، انبارداری، پردازش و لجستیک صادرات دسترسی دارد.

مقاطع مشترک I Beam از 10# تا 63# را می توان با توجه به سهام و تقاضای پروژه مرتب کرد. Q235B و Q355B برای الزامات ساختاری مختلف در دسترس هستند، در حالی که برش با طول ثابت و پردازش توافقی را می توان قبل از حمل و نقل هماهنگ کرد.

برای سفارشات خارج از کشور، مرتب سازی مواد، بسته بندی، بارگیری کانتینر و اسناد صادراتی نیز می تواند مطابق با الزامات حمل و نقل هماهنگ شود.

Q1. I-Beam نورد گرم برای چه مواردی استفاده می شود؟

معمولاً برای تیرهای کارخانه، سازه های سقف و پلت فرم، پایه تجهیزات، قفسه های لوله، سازه های انبار و سایر سازه های فولادی استفاده می شود.

Q2. آیا من پرتو همان پرتو H است؟

نه. هندسه فلنج و خواص مقطع آنها متفاوت است. بدون بررسی الزامات سازه ای تیر I نباید با تیر H جایگزین شود.

Q3. پرتو من یا H بهتر است؟

هیچکدام به طور جهانی بهتر نیستند. بخش مناسب به دهانه، بارگذاری، ویژگی های مقطع، شرایط پشتیبانی و طراحی سازه بستگی دارد.

Q4. چه گریدهای فولادی موجود است؟

Q235B و Q355B گریدهای اصلی ارائه شده هستند. نمرات دیگر را می توان در صورت نیاز پروژه مورد بحث قرار داد.

Q5. چه اندازه هایی موجود است؟

محدوده اندازه رایج 10#–63# است که شامل بخش‌های سری a/b می‌شود. ابعاد دقیق و وزن واحد نظری به تعیین بخش انتخاب شده بستگی دارد.

Q6. آیا می توان تیر را به طول ثابت برش داد؟

بله. Standard lengths include 6 m, 9 m and 12 m, and fixed-length cutting can be arranged according to the project requirements.

Q7. آیا می توانید تیرهای I را قبل از تحویل سوراخ کنید؟

بله. حفاری، برش، اریب کردن، صاف کردن و سوراخ کردن را می توان بر اساس نقشه ها و الزامات پردازش توافق شده ترتیب داد.

Q8. آیا می توانم Beam را گالوانیزه کنم؟

بله. تیر را می توان ابتدا ساخت و سپس گالوانیزه گرم در زمانی که حفاظت در برابر خوردگی اضافی برای محیط های بیرونی یا مرطوب مورد نیاز است.

Q9. آیا Q235B می تواند جایگزین Q355B شود؟

به صورت خودکار نیست. تغییر در عیار فولاد باید در برابر بار ساختاری، اندازه مقطع و الزامات طراحی بررسی شود.

Q10. وزن I Beam چگونه محاسبه می شود؟

وزن نظری معمولاً از وزن واحد منتشر شده بخش انتخابی ضرب در طول آن محاسبه می شود. تسویه وزن واقعی نیز می تواند زمانی که در قرارداد مشخص شده است استفاده شود.

Q11. چه مدارکی را می توان ارائه کرد؟

گواهی مواد و سوابق بازرسی توافق شده را می توان با توجه به الزامات پروژه ارائه کرد. در صورت لزوم می توان بازرسی شخص ثالث را نیز ترتیب داد.

Q12. آیا می توان I-Beam نورد گرم را برای پروژه های خارج از کشور عرضه کرد؟

بله. تامین بخش فولاد، برش با طول ثابت، پردازش توافقی، بسته بندی، اسناد بازرسی، بارگیری کانتینر و اسناد صادراتی را می توان برای سفارشات بین المللی هماهنگ کرد.
