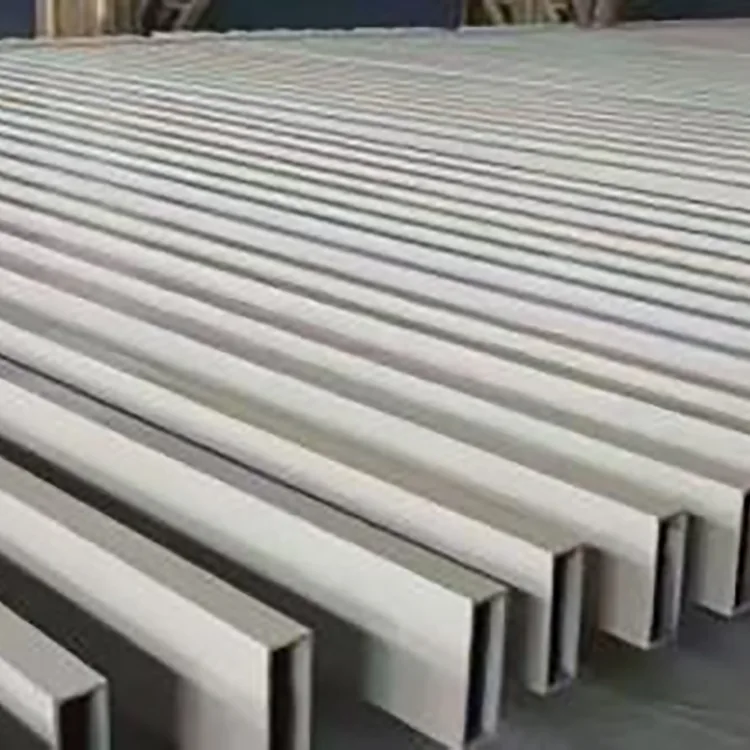

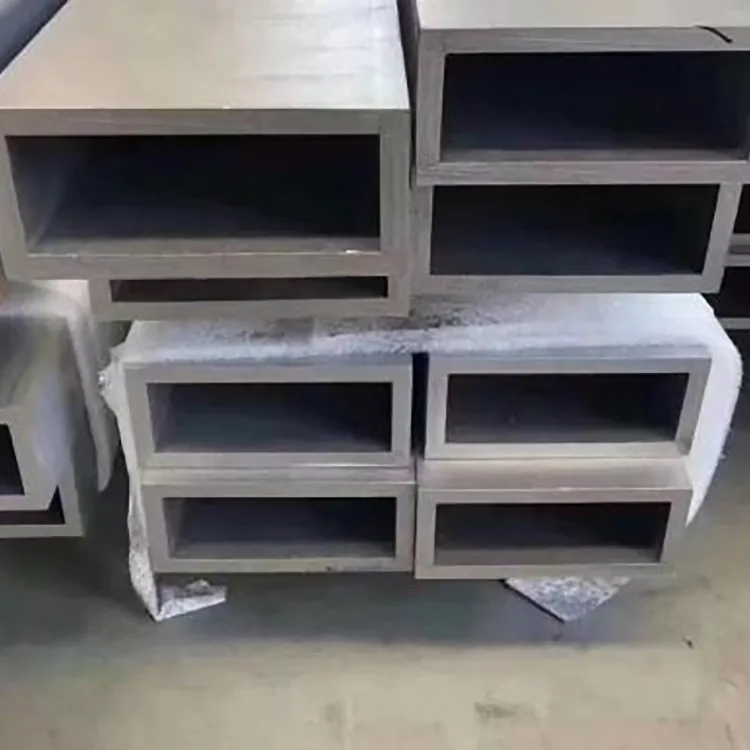

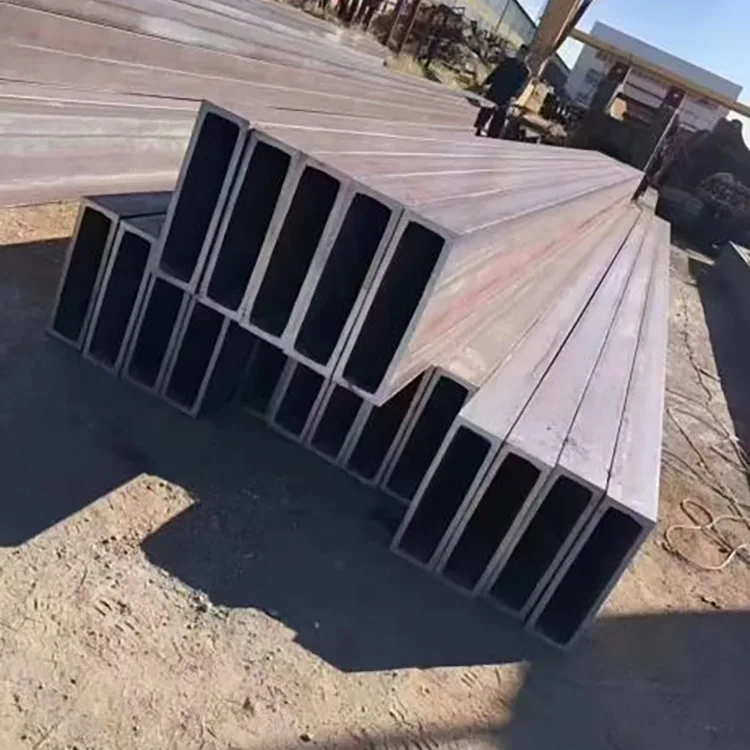

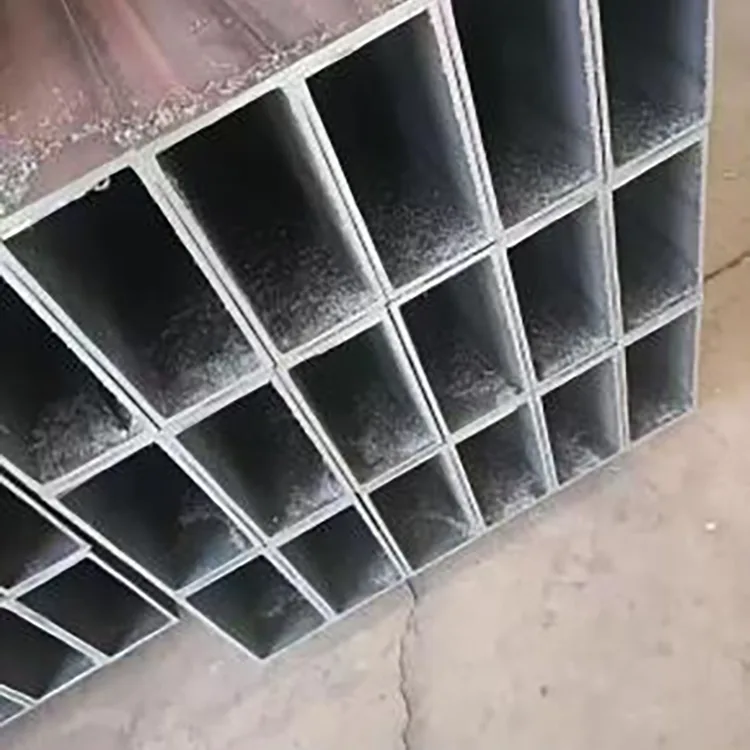

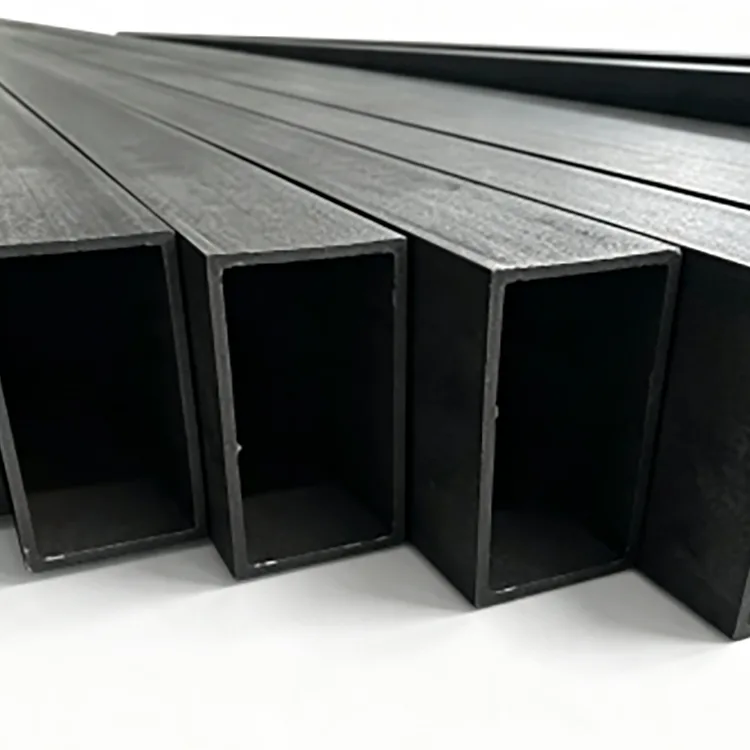

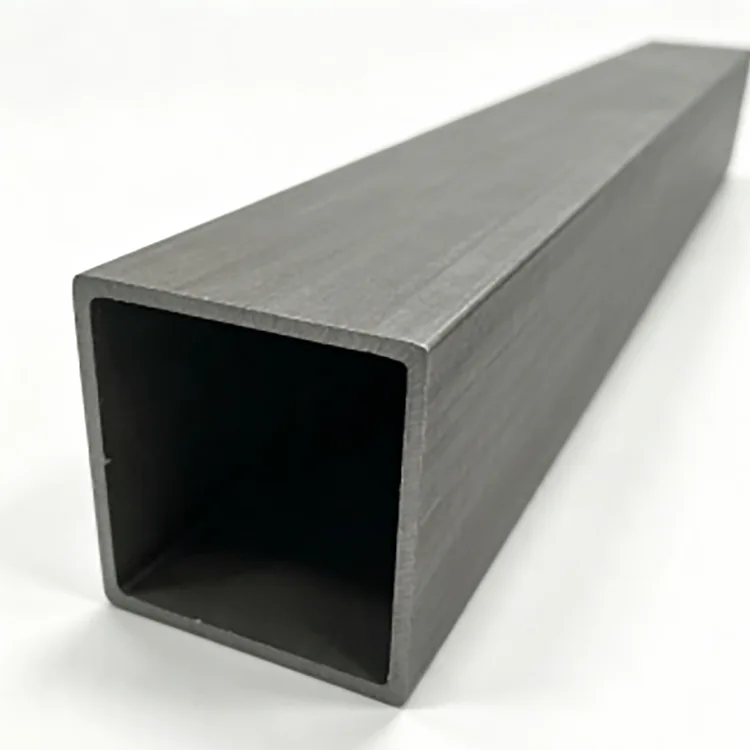

لوله با زاویه راست فولادی دقیق

لوله زاویه راست فولادی دقیق برای کاربردهایی توسعه یافته است که هندسه یک لوله مربع یا مستطیل معمولی برای مونتاژ نهایی به اندازه کافی دقیق نیست.

به جای یک گوشه به طور قابل مشاهده گرد، بخش برای ایجاد یک نمایه گوشه 90 درجه شکل می گیرد. این امر تراز کردن بخش های مجاور، حفظ خطوط بصری مستقیم و کنترل ابعاد نهایی قاب های ساخته شده را آسان تر می کند.

این لوله از فولاد کربنی Q235B یا Q355B از طریق شکل دهی پیش رونده سرد، جوشکاری با فرکانس بالا، اندازه، صاف کردن و برش دقیق تولید می شود. فرآیند تولید بر هندسه گوشه، قوام ضخامت دیوار، صافی و کنترل ابعاد تمرکز دارد تا صرفاً تولید یک بخش توخالی استاندارد.

برای قاب‌های سازه‌ای داخلی، پایه‌های تجهیزات، سازه‌های نمایشگر، قفسه‌ها، پارتیشن‌ها و فولادهای تزئینی، این پروفیل می‌تواند میزان اتصالات و اصلاح سطح مورد نیاز در طول ساخت را کاهش دهد.

مشخصات فنی

چرا نمایه گوشه 90 درجه اهمیت دارد؟

یک بخش توخالی معمولی معمولاً دارای یک گوشه بیرونی گرد است که در طول شکل‌دهی ایجاد می‌شود. این شعاع برای بسیاری از کاربردهای سازه‌ای قابل قبول است، اما زمانی که دو عضو باید از نزدیک به هم برسند یا زمانی که خود گوشه پس از اتمام نمایان می‌شود، می‌تواند ناخوشایند شود.

پروفیل زاویه راست برای موقعیت هایی در نظر گرفته شده است که هندسه گوشه بر ساخت اثر می گذارد.

تراز بهتر مفصل

یک نمایه گوشه مشخص، قرار گرفتن لوله را در مقابل یک بخش مستقیم دیگر آسان‌تر می‌کند. برای قاب‌ها، پارتیشن‌ها، سازه‌های تجهیزات و فلزکاری‌های معماری، هم‌ترازی بهتر می‌تواند نیاز به سنگ‌زنی بیش از حد یا کار پرکننده را کاهش دهد.

ابعاد منسجم

ضخامت دیوار و ابعاد مقطع در هنگام شکل دهی و اندازه کنترل می شود. هندسه ثابت به ویژه هنگامی که لوله توسط تجهیزات برش خودکار، حفاری، جوشکاری یا مونتاژ پردازش می شود، اهمیت دارد.

ظاهر تمیزتر به پایان رسید

برای قاب های فولادی و سازه های تزئینی، لبه های مستقیم و گوشه های کنترل شده خطوط بصری تمیزتری را پس از رنگ آمیزی یا پوشش پودری ایجاد می کنند.

مناسب برای پردازش ثانویه

سطح فولادی مشکی بدون پوشش گالوانیزه عرضه می‌شود و برای پروژه‌هایی که نیاز به رنگ‌آمیزی، پوشش پودری، پایان پخت و یا سایر عملیات سطحی دارند، مناسب است.

فرآیند تولید

مسیر تولید به جای اینکه فولاد را به یک بخش توخالی تبدیل کند، حول کنترل ابعاد طراحی شده است.

1. انتخاب و آماده سازی کویل فولادی

فولاد Q235B یا Q355B با توجه به درجه مقاومت و کاربرد مورد نیاز انتخاب می شود. مواد ورودی قبل از تشکیل بررسی می شود تا تغییرات ضخامت و خواص مکانیکی بین دسته های تولید کاهش یابد.

2. آماده سازی و تراز کردن نوار

نوار فولادی تراز شده و برای شکل دهی مداوم آماده می شود. وضعیت صحیح نوار مهم است زیرا تغییر شکل باقیمانده بعداً می تواند بر دقت و صافی گوشه تأثیر بگذارد.

3. تشکیل سرد پیشرونده

نوار به جای اینکه در یک عملیات واحد به شکل نهایی تبدیل شود، از چندین مرحله شکل دهی عبور می کند.

توالی شکل‌دهی به تدریج بخش مربع یا مستطیل را در حالی که هندسه گوشه را کنترل می‌کند، توسعه می‌دهد. این مرحله کلیدی برای دستیابی به یک نمایه زاویه راست تعریف شده است.

4. جوشکاری با فرکانس بالا

پس از اینکه لبه های نوار به هم نزدیک شدند، جوش القایی با فرکانس بالا درز طولی را تشکیل می دهد.

شرایط جوش با توجه به ضخامت مواد و سرعت تولید کنترل می شود. کیفیت جوش مهم است زیرا حرارت ورودی بیش از حد، همجوشی ناکافی یا آماده سازی ضعیف لبه می تواند بر لوله تمام شده تأثیر بگذارد.

5. اندازه و صاف کردن

پس از جوشکاری، لوله از تجهیزات اندازه گیری و صاف کردن عبور می کند تا ابعاد نهایی و صافی کلی آن کنترل شود.

این مرحله به ویژه برای ساخت دقیق مهم است زیرا حتی یک مقطع به درستی شکل گرفته می تواند مشکلات مونتاژ ایجاد کند اگر لوله تمام شده دارای انحراف بیش از حد در طول خود باشد.

6. برش دقیق و پایان پردازش

لوله تمام شده به طول استاندارد 6 متر یا طول های سفارشی از 3 تا 12 متر بریده می شود.

برش دقیق، پخ زدن، سوراخ‌زدایی، شیب‌زنی و سوراخ‌کاری را می‌توان با توجه به الزامات ساخت مرتب کرد.

7. بازرسی و بسته بندی

لوله های تمام شده از نظر ابعاد، ضخامت دیوار، هندسه گوشه، صافی، وضعیت جوش، کیفیت سطح و دقت برش قبل از بسته بندی بررسی می شوند.

روش بسته بندی با توجه به اندازه لوله، مقدار سفارش، روش حمل و نقل و شرایط تخلیه مشتری انتخاب می شود.

کنترل کیفیت کارخانه

برای مقاطع توخالی دقیق، بازرسی ابعادی به اندازه درجه فولاد پایه مهم است.

در طول تولید، کنترل کیفیت بر روی نکاتی تمرکز می‌کند که می‌توانند مستقیماً بر ساخت اثر بگذارند:

● تأیید مواد: درجه Q235B یا Q355B در برابر الزامات سفارش بررسی می شود.

● ضخامت دیوار: ضخامت واقعی برای حفظ تلورانس ± 0.1 میلی متر بررسی می شود.

● ابعاد بخش: ابعاد بیرونی پس از اندازه‌گیری بررسی می‌شوند نه اینکه فقط به تنظیمات دستگاه شکل‌دهی تکیه کنیم.

● هندسه گوشه: پروفیل 90 درجه و عمودی گوشه برای شناسایی انحراف شکل‌دهی بررسی می‌شوند.

● صافی: طول های تمام شده برای خمش یا اعوجاج که می تواند بر مونتاژ قاب تأثیر بگذارد بررسی می شود.

● وضعیت جوش: جوش فرکانس بالا طولی برای عیوب قابل مشاهده و تشکیل قوام نظارت می شود.

● کیفیت پایان: انتهای بریده شده پس از برش، پخ زدن، یا سوراخ کردن بررسی می شود.

● سازگاری دسته ای: نمونه های تولیدی در سرتاسر دسته مقایسه می شوند تا تغییرات ابعادی بین بسته ها کاهش یابد.

برای پروژه هایی با الزامات بازرسی دقیق تر، سوابق بازرسی ابعادی و بازرسی شخص ثالث را می توان با توجه به مشخصات سفارش ترتیب داد.

Q235B یا Q355B: کدام یک را باید انتخاب کنید؟

درجه مصالح باید با توجه به بار واقعی سازه انتخاب شود نه صرفاً انتخاب درجه بالاتر.

برای سازه های باربر، انتخاب مصالح نهایی باید از محاسبات سازه، کد طراحی، روش اتصال و ضریب ایمنی مورد نیاز پیروی کند.

برنامه های کاربردی اصلی

سازه های فولادی داخلی

برای قاب های نیم طبقه داخلی، پارتیشن ها، سازه های نگهدارنده سقف، سازه های نمایشگاهی و سایر چارچوب های فولادی که دقت ابعاد و ظاهر مهم هستند استفاده می شود.

قاب تجهیزات و ماشین آلات

هندسه بخش کنترل‌شده برای قاب‌های تجهیزات اتوماسیون، پایه‌های ماشین، تکیه‌گاه‌های نوار نقاله، سازه‌های ابزار و محفظه‌های تجهیزات ساخته شده مفید است.

فلزکاری معماری و تزئینی

مناسب برای فضای داخلی هتل، سالن های نمایشگاه، فضاهای تجاری، اجزای پله، قاب های تزئینی و سازه های فولادی معماری که نیاز به خطوط مستقیم تمیز دارند.

قفسه انبار و سکوهای صنعتی

مقاطع Q235B یا Q355B را می توان با توجه به نیازهای بار برای قفسه های ذخیره سازی، ایستگاه های کاری، سکوهای صنعتی و سازه های پشتیبانی تجهیزات انتخاب کرد.

ساخت غیر استاندارد

ابعاد سفارشی، طول های ثابت، سوراخ ها، اریب ها، پخ ها و سایر عملیات ماشینکاری زمانی که لوله در یک مجموعه ساخته شده ادغام می شود قابل ارائه است.

لوله با زاویه راست فولادی دقیق در مقابل بخش توخالی معمولی

مزیت اصلی این نیست که لوله جایگزین هر بخش توخالی معمولی می شود. این است که گوشه و مشخصات ابعادی کنترل‌شده‌تر می‌تواند در جایی که دقت ساخت و ظاهر نهایی بخشی از الزامات پروژه است مفید باشد.

سطح فولادی سیاه و تکمیل ثانویه

محصول استاندارد به صورت فولاد مشکی و بدون روکش عرضه می شود.

این پیکربندی اغلب زمانی انتخاب می شود که مشتری قصد دارد پس از ساخت، عملیات سطح را انجام دهد. بسته به پروژه، فرآیندهای تکمیل موجود می تواند شامل موارد زیر باشد:

● نقاشی

● پوشش پودری

● پایان پخت

● گالوانیزه کردن

● سایر درمان های ضد خوردگی مشخص شده

قبل از پوشش، سطح باید به درستی تمیز و مطابق با سیستم پوشش انتخابی آماده شود. برای پروژه هایی که در معرض رطوبت، آب و هوای بیرون، اسپری نمک، یا محیط های خورنده هستند، به جای استفاده از فولاد سیاه تصفیه نشده، باید یک سیستم حفاظتی مناسب در برابر خوردگی مشخص شود.

پردازش سفارشی

لوله را می توان با توجه به الزامات ساخت و نه تنها به عنوان طول استاندارد 6 متر عرضه کرد.

گزینه های موجود عبارتند از:

● برش با طول ثابت 3 تا 12 متر

● برش دقیق

● پخ زدن

● سوراخ کردن

● اریب کردن

● پیش حفاری

● ترتیبات پوشش مجدد یا گالوانیزه

● ابعاد بخش سفارشی

● ضخامت دیوار سفارشی

● پردازش ویژه با توجه به نقشه ها

برای نقل قول، خریداران باید اندازه بخش مورد نیاز، ضخامت دیوار، درجه مواد، مقدار، طول، عملیات سطح، و هر نقشه ماشینکاری را ارائه دهند.

اطلاعات تدارکات و تامین

برای سفارشات مهندسی و ساخت، مهمترین مشخصاتی که قبل از خرید باید تایید شود، فقط ابعاد بیرونی نیست.

خریداران باید مشخص کنند:

1. اندازه بخش: ابعاد مربع یا مستطیل.

2.ضخامت دیوار: ضخامت و تحمل مورد نیاز.

3. درجه فولاد: Q235B یا Q355B.

4. طول: استاندارد 6 متر یا طول های ثابت از 3 تا 12 متر.

5. الزامات گوشه: هندسه و تحمل 90 درجه مورد نیاز است.

6. سطح: فولاد سیاه یا درمان سطح ثانویه.

7-ماشین کاری: برش، سوراخ کردن، تراشیدن، پخ زدن، یا سوراخ کردن.

8. بازرسی: بازرسی استاندارد کارخانه یا بازرسی شخص ثالث اضافی.

برای پروژه های تکراری، حفظ همان درجه مواد، ابعاد بخش، ضخامت دیوار، روش پردازش و الزامات بازرسی به حفظ ثبات بین دسته ها کمک می کند.

چرا لوله با زاویه راست فولادی دقیق از Rongheng بخریم؟

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. یک پلت فرم فروش بین المللی تحت حمایت Tianjin Gefu Steel دارد و منابع تولید فولاد را با عرضه صادرات یکپارچه می کند.

این شرکت در منطقه صنعتی Daqiuzhuang، تیانجین، یکی از مناطق اصلی تولید فولاد چین واقع شده است. طیف محصولات آن لوله های فولادی، مقاطع توخالی، پروفیل های فولادی، محصولات گالوانیزه و محصولات نصب فتوولتائیک را پوشش می دهد.

برای پروژه های انبوه، Rongheng از ابعاد سفارشی، عرضه با طول ثابت، پردازش ثانویه، الزامات OEM/ODM و بازرسی مبتنی بر پروژه پشتیبانی می کند. حجم تولید و فروش سالانه فولاد این گروه بیش از 1.3 میلیون تن است که از خرید مهندسی کانتینر و فله پشتیبانی می کند.

برای سفارشات بزرگتر، برنامه ریزی تولید و تحویل معمولاً بر اساس مشخصات، کمیت، نیازهای پردازش و شرایط بازرسی تنظیم می شود.

سوالات متداول

Q1. تفاوت بین لوله زاویه راست فولادی دقیق و لوله مربع معمولی چیست؟

تفاوت اصلی هندسه گوشه و الزامات کنترل ابعادی است. لوله‌های مربعی معمولی معمولاً گوشه‌های گرد دارند، در حالی که این محصول با مشخصات گوشه‌ای 90 درجه تعریف‌شده‌تر برای کاربردهایی که هم ترازی و ظاهر مفاصل مهم است، شکل می‌گیرد.

Q2. آیا لوله بدون درز است؟

خیر. این یک بخش توخالی جوشی است که با شکل دهی پیش رونده سرد و به دنبال آن جوشکاری با فرکانس بالا تولید می شود. بنابراین نباید به عنوان یک لوله بدون درز توصیف شود.

Q3. آیا می توان لوله فولادی سیاه را رنگ کرد یا پودر کرد؟

بله. سطح فولاد مشکی بدون پوشش را می توان برای رنگ آمیزی، پوشش پودری، پایان پخت و یا سایر عملیات های سطح مشخص شده آماده کرد. تمیز کردن و آماده سازی مناسب سطح قبل از پوشش مورد نیاز است.

Q4. آیا فولاد سیاه در هنگام ذخیره سازی زنگ می زند؟

بله. فولاد کربنی تصفیه نشده در صورت قرار گرفتن در معرض رطوبت می تواند اکسید شود. ذخیره سازی خشک در داخل خانه توصیه می شود و لوله ها باید قبل از عملیات سطحی از باران، تراکم و شرایط مرطوب طولانی مدت محافظت شوند.

Q5. آیا باید Q235B یا Q355B را انتخاب کنم؟

Q235B برای بسیاری از قاب های داخلی معمولی، سازه های تجهیزات و کاربردهای تزئینی مناسب است. Q355B باید زمانی در نظر گرفته شود که طراحی ساختاری به استحکام مواد بالاتری نیاز دارد یا زمانی که کاربرد شامل بارگذاری سنگین‌تر است.

Q6. چه طول هایی می توانید تهیه کنید؟

طول استاندارد 6 متر است. طول های ثابت سفارشی از 3 تا 12 متر را می توان با توجه به الزامات سفارش مرتب کرد.

Q7. آیا می توانید قبل از زایمان لوله را برش دهید، سوراخ کنید، پخ کنید یا اریب کنید؟

بله. برش دقیق، حفاری، پخ زدن، سوراخ‌زدایی و اریب کردن را می‌توان بر اساس نقشه‌ها یا الزامات پردازش ترتیب داد.

Q8. چه اطلاعاتی برای نقل قول مورد نیاز است؟

لطفا ابعاد بخش، ضخامت دیوار، درجه مواد، مقدار، طول مورد نیاز، عملیات سطح، و هر گونه نیاز ماشینکاری اضافی را ارائه دهید. نقشه ها برای پردازش غیر استاندارد توصیه می شود.

Q9. آیا این محصول برای استفاده در فضای باز مناسب است؟

نسخه استاندارد فولاد سیاه برای قرار گرفتن در معرض طولانی مدت در فضای باز بدون محافظت در برابر خوردگی توصیه نمی شود. برای محیط های بیرونی، مرطوب، ساحلی یا خورنده، فولاد گالوانیزه یا محافظت شده باید در نظر گرفته شود.

Q10. آیا می توانید اندازه های سفارشی را ارائه دهید؟

بله. علاوه بر محدوده لوله های مربع و مستطیل بیان شده، ابعاد سفارشی، ضخامت دیوار، طول، ماشینکاری و عملیات سطح را می توان با توجه به نیاز پروژه مورد بحث قرار داد.
