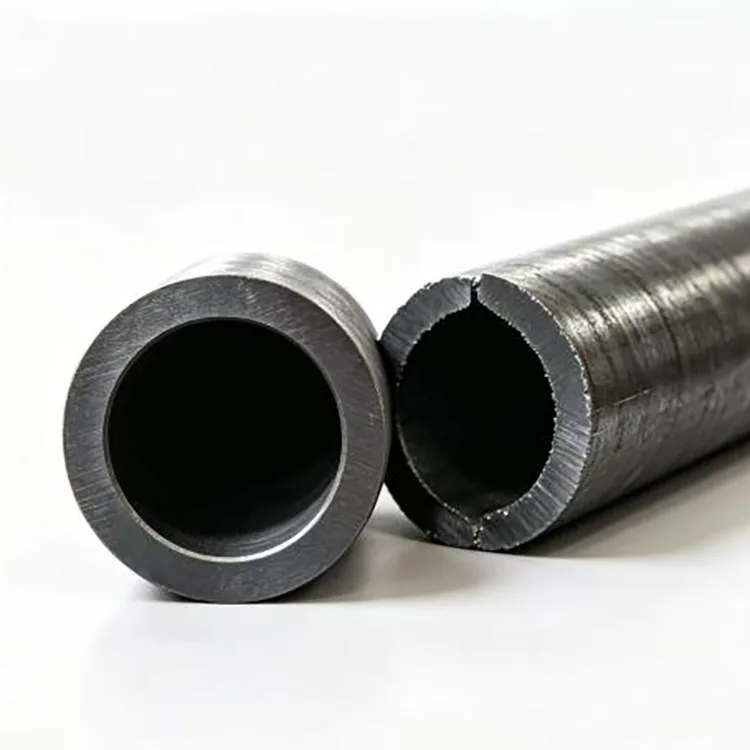

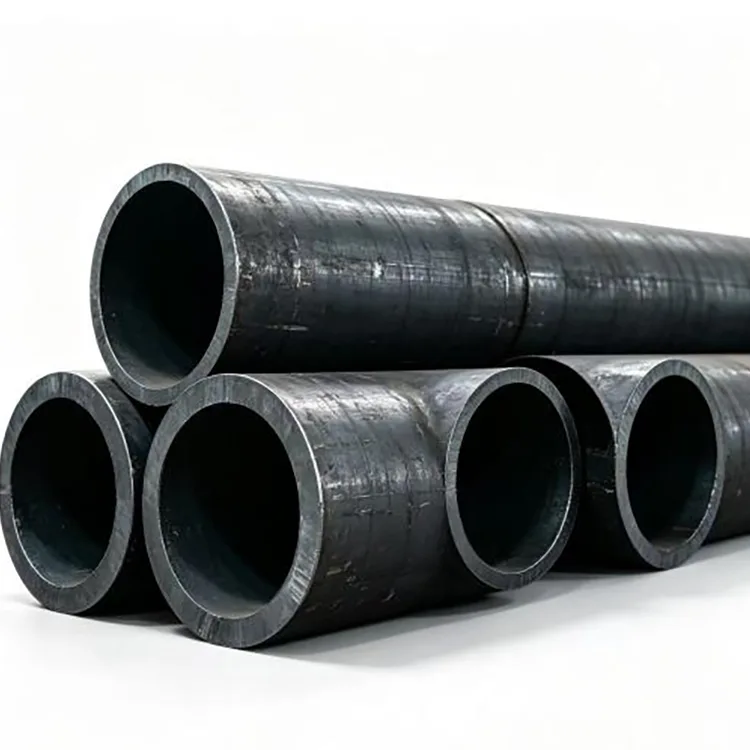

لوله ساختاری فولاد کربن بدون درز

لوله ساختاری فولاد کربنی بدون درز با سوراخ کردن و نورد کردن یک شمش فولادی در یک بخش بدون درز، بدون درز جوش طولی تولید می شود. لوله‌های نورد گرم معمولاً برای قطرهای بزرگ‌تر و دیوارهای سنگین‌تر استفاده می‌شوند، در حالی که لوله‌های سرد زمانی انتخاب می‌شوند که تلورانس‌های ابعادی نزدیک‌تر و سطح صاف‌تری برای ماشین‌کاری مورد نیاز باشد.

این محصول برای کاربردهای ساختاری و مکانیکی تحت مشخصات مربوطه در نظر گرفته شده است. برای خطوط لوله ای که آب، نفت، گاز، بخار یا سایر سیالات تحت فشار را حمل می کنند، باید به جای استفاده از لوله ساختاری، یک لوله خدمات سیال مانند GB/T 8163 مشخص شود زیرا ابعاد مشابه است.

مشخصات

مشخصات ASTM، EN و JIS را نیز می توان با توجه به نیاز پروژه مورد بحث قرار داد.

گزینه های مواد

20# یک انتخاب متداول برای کاربردهای کلی ساختاری و مکانیکی است که در آن ماشین کاری و جوش پذیری خوب مورد نیاز است.

45# استحکام و سختی بالاتری دارد و عمدتاً برای شفت، آستین، بوش و سایر قطعات مکانیکی ماشینکاری شده استفاده می شود.

Q355B (16Mn) برای کاربردهایی که نیاز به استحکام ساختاری بالاتری دارند، مانند ماشین آلات سنگین، سازه های مهندسی و اجزای پشتیبانی مناسب است.

27SiMn و 40Cr برای قطعات مکانیکی که به استحکام بالاتر و عملکرد خاص در طول پردازش بیشتر نیاز دارند انتخاب می شوند.

مواد باید با توجه به بار، فرآیند ماشینکاری، محیط کار و الزامات اجزای نهایی انتخاب شوند نه صرفاً انتخاب بالاترین درجه مقاومت.

نورد گرم در مقابل سرد کشیده شده

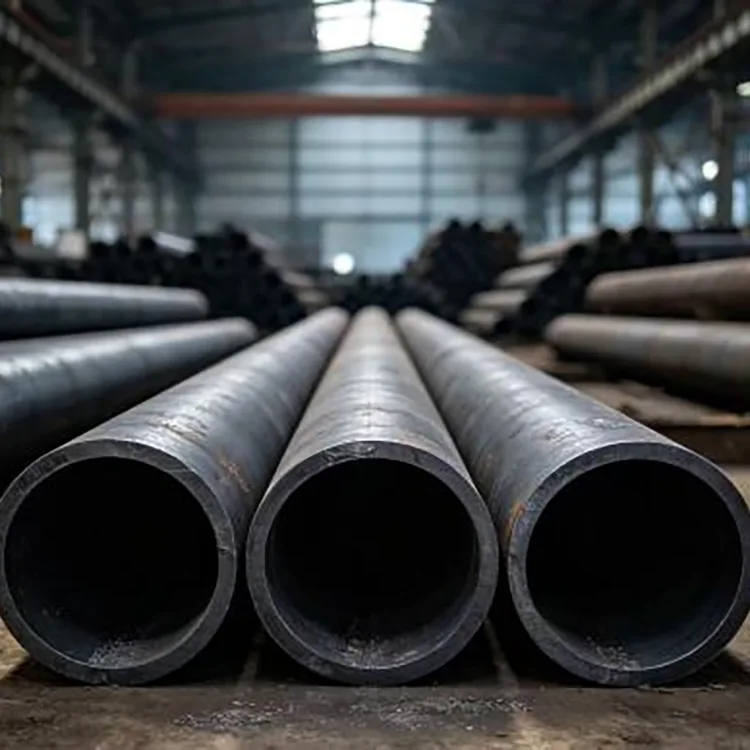

لوله بدون درز نورد گرم به طور کلی گزینه عملی برای قطرهای بزرگ، دیوارهای سنگین و کارهای ساختاری عمومی است. در جایی مناسب است که تحمل ابعاد استاندارد قابل قبول باشد و هزینه مواد مورد توجه مهم است.

لوله بدون درز کشیده شده سرد تحت یک فرآیند کشش سرد اضافی برای بهبود دقت ابعاد و وضعیت سطح قرار می گیرد. برای لوله های با قطر کوچک، اجزای دقیق، تراشکاری، حفاری و سایر عملیات ماشینکاری مناسب تر است.

برای یک قاب ساختاری، زمانی که لوله نورد گرم استاندارد قبلاً نیاز طراحی را برآورده می کند، معمولاً هیچ سودی در پرداخت هزینه مواد کشیده شده به صورت سرد وجود ندارد.

جایی که از آن استفاده می شود

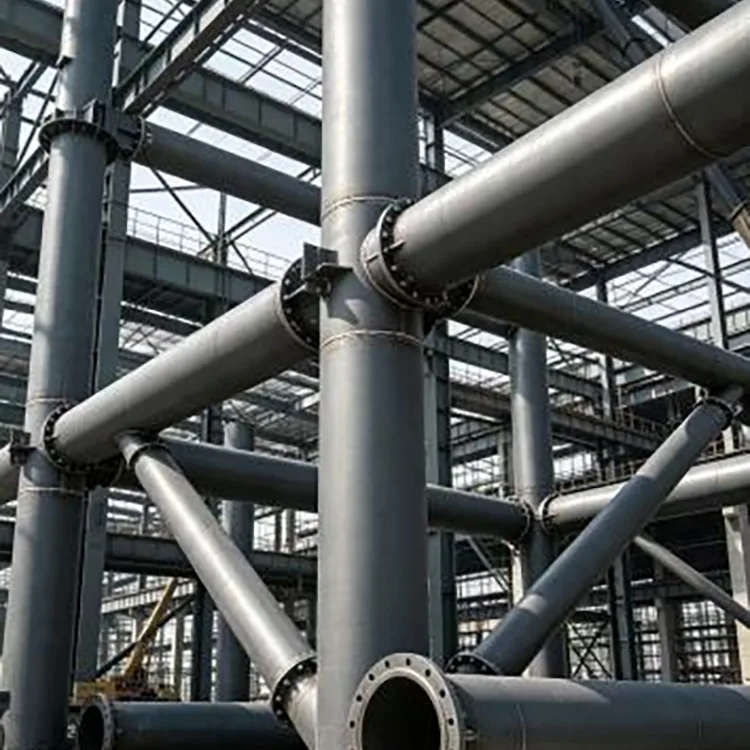

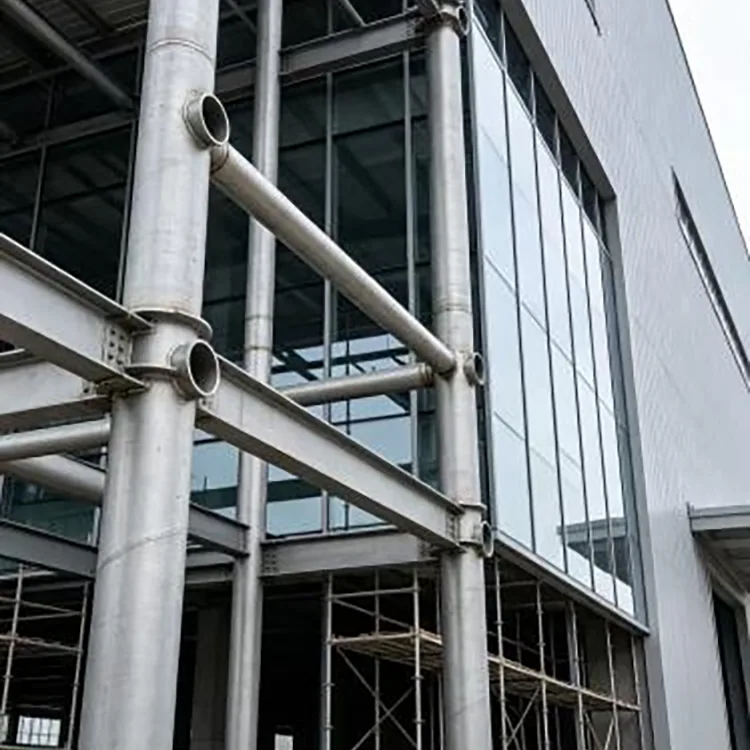

سازه های فولادی

ساختمان‌های صنعتی، ستون‌های تکیه‌گاه، خرپاها، تکیه‌گاه‌های پل، سازه‌های فونداسیون، سکوهای تجهیزات و سایر فولادهای باربر.

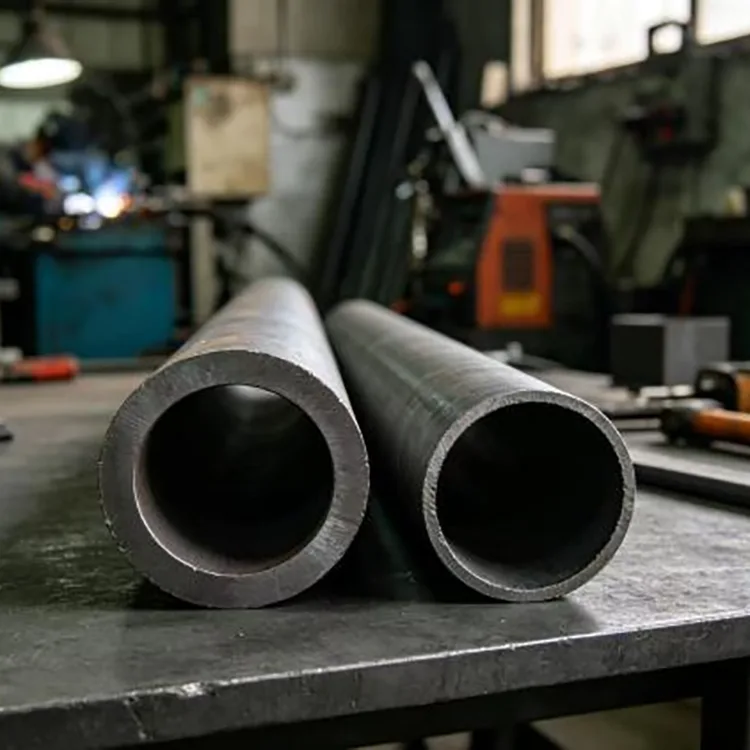

ماشین سازی

قاب ماشین آلات، قطعات سیلندر هیدرولیک، آستین شفت، بوش، اجزای تجهیزات معدن و قطعات ماشین آلات مهندسی.

تجهیزات سنگین

تجهیزات بالابر، ماشین آلات کشاورزی، سازه های وسایل نقلیه سنگین و قطعات پشتیبانی ساخته شده.

پروژه های صنعتی و شهرداری

تکیه گاه تجهیزات، سازه های فتوولتائیک، فولادسازی شهری، اجزای تجهیزات حمل و نقل، آستین ها و سایر سازه های ساخته شده.

راهنمای انتخاب

برای کارهای سازه ای معمولی، لوله ساختاری فولاد کربن بدون درز نورد گرم 20# اغلب زمانی که بار طراحی و استاندارد قابل اجرا برآورده می شود، کافی است.

برای قطعات ماشین کاری شده مانند آستین ها و قطعات دقیق، لوله سرد کشیده شده 20# یا 45# می تواند کنترل ابعادی و کیفیت سطح بهتری را ارائه دهد.

در مواردی که مقاومت سازه ای بالاتر مورد نیاز است، می توان Q355B را در نظر گرفت. برای قطعات مکانیکی با استحکام بالاتر، 27SiMn یا 40Cr ممکن است بسته به طراحی قطعه و نیازهای عملیات حرارتی مناسب تر باشد.

برای کاربردهای در فضای باز، لوله پایه را می توان با رنگ آمیزی یا گالوانیزه گرم عرضه کرد تا محافظت بیشتری در برابر خوردگی ایجاد کند.

تمایز برنامه مهم

GB/T 8162 یک استاندارد لوله ساختاری است. نباید صرفاً به عنوان یک جایگزین کم‌هزینه برای لوله‌ای که برای سرویس فشار یا سیال مشخص شده است انتخاب شود.

برای حمل و نقل آب، نفت، گاز و سایر سیالات، استاندارد خدمات سیال قابل اجرا باید از الزامات طراحی تأیید شود. GB/T 8163-2018 استاندارد چینی برای لوله های فولادی بدون درز برای سرویس مایع است.

همین اصل در مورد دیگ بخار، دمای بالا و سایر کاربردهای خدمات ویژه صدق می کند: استاندارد لوله باید از تجهیزات و مشخصات پروژه پیروی کند.

پردازش و تحویل

ما می توانیم لوله ها را در طول های ثابت عرضه کنیم یا آنها را به ابعاد مورد نیاز قبل از حمل و نقل برش دهیم. پردازش های موجود شامل روکش انتهایی، پخ زدن، تراشکاری، رزوه کاری، سوراخ کاری، رنگ آمیزی، زدودن زنگ و گالوانیزه گرم می باشد.

برای سفارشات صادراتی، لوله ها را می توان با تسمه های فولادی بسته بندی کرد و در انتها در برابر ضربه و آلودگی محافظت کرد. بسته بندی را می توان برای بارگیری کانتینر، حمل و نقل دریایی و الزامات مقصد تنظیم کرد.

کنترل کیفیت

بازرسی می تواند شامل ترکیب شیمیایی، خواص مکانیکی، بررسی ابعاد، بازرسی سطح و سایر آزمایشات مورد نیاز استاندارد انتخاب شده یا مشخصات خرید باشد.

برای سفارشات پروژه، اسناد بازرسی و بازرسی شخص ثالث مانند SGS، BV یا TÜV را می توان در صورت لزوم ترتیب داد.

اطلاعات تدارکات

برای یک نقل قول، استاندارد مورد نیاز، درجه مواد، قطر خارجی، ضخامت دیوار، طول، کمیت و الزامات پردازش را ارائه دهید.

برای سفارش‌های سفارشی، نقشه‌ها یا تلورانس‌های ابعادی زمانی مفید هستند که لوله به یک جزء نهایی تبدیل شود. سفارشات با اندازه مخلوط، مقادیر آزمایشی و سفارشات مهندسی بزرگتر نیز می توانند مورد بحث قرار گیرند.

سوالات متداول

Q1: لوله ساختاری فولاد کربنی بدون درز GB/T 8162 برای چه استفاده می شود؟

GB/T 8162 لوله های فولادی بدون درز را برای اهداف ساختاری پوشش می دهد. کاربردهای معمولی شامل سازه‌های فولادی، قاب‌های تجهیزات، اجزای ماشین‌آلات و سایر کاربردهای مهندسی عمومی است که در آن طراحی به مشخصات اختصاصی سیال یا لوله دیگ نیاز ندارد.

Q2: آیا باید لوله بدون درز نورد گرم یا سرد را انتخاب کنم؟

نورد گرم را برای قطرهای بزرگتر، دیوارهای سنگین تر و کاربردهای کلی سازه ای که تحمل استاندارد قابل قبول است، انتخاب کنید. زمانی که به ابعاد محکم تر، سطوح صاف تر یا عملکرد ماشینکاری بهتر نیاز است، طراحی سرد را انتخاب کنید.

Q3: چگونه بین 20#، 45# و Q355B انتخاب کنم؟

20# معمولا برای کارهای کلی سازه ای و مکانیکی استفاده می شود. 45# برای قطعات ماشینکاری شده با مقاومت بالاتر مانند شفت و آستین مناسب تر است. Q355B به طور کلی زمانی در نظر گرفته می شود که مقاومت سازه ای بالاتر مورد نیاز باشد. انتخاب نهایی باید از طراحی اجزا و مشخصات مواد قابل اجرا پیروی کند.

Q4: آیا می توان از لوله بدون درز ساختاری برای خطوط لوله آب یا گاز استفاده کرد؟

نه صرفاً به این دلیل که اندازه مناسب است. برنامه کاربردی باید استانداردهای قابل اجرا خدمات سیال و الزامات طراحی را برآورده کند. برای کاربردهای خدمات مایع، GB/T 8163 باید در جایی که مشخص شده است در نظر گرفته شود.

Q5: آیا می توانید برش و گالوانیزه را قبل از حمل و نقل ارائه دهید؟

بله برش با طول ثابت، اریب کردن، پخ زدن، رزوه کاری، سوراخ کاری، رنگ آمیزی و گالوانیزه گرم را می توان با توجه به نیاز سفارش ترتیب داد.
