فولاد بخش Z شکل سرد

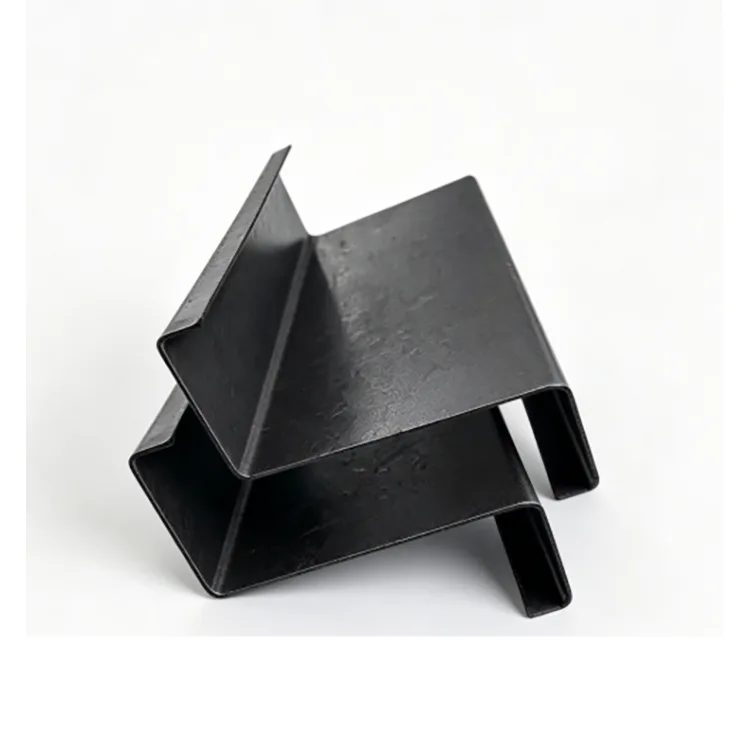

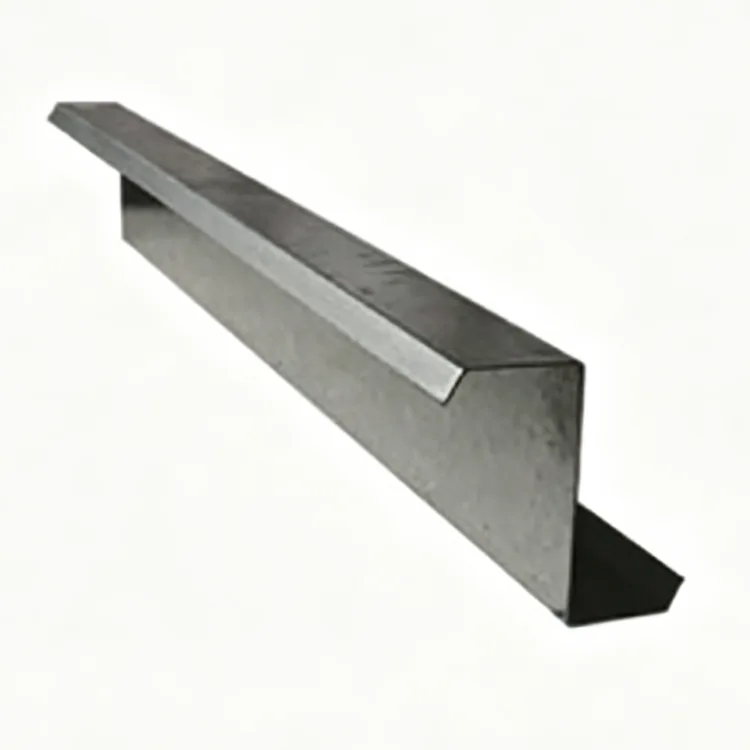

فولاد بخش Z شکل سرد یک بخش فولادی جدار نازک با شکل سرد است که از نوار فولادی نورد گرم از طریق رول‌سازی پیوسته در دمای اتاق تولید می‌شود. این نوار از چندین پایه شکل‌دهی عبور می‌کند و به تدریج بدون مرحله نورد گرم در دمای بالا به بخش Z تبدیل می‌شود.

فرآیند شکل‌دهی سرد قوام ابعادی را بهبود می‌بخشد و همچنین سخت شدن کار را در فولاد معرفی می‌کند. بخش به دست آمده وزن نسبتاً کم را با عملکرد خمشی مفید ترکیب می کند و باعث می شود که به طور گسترده ای برای سقف و دیوار در سازه های فولادی سبک استفاده شود.

پروفیل Z شکل یک مزیت عملی دیگر نیز دارد: فلنج های افست آن اجازه می دهد تا پرلین های مجاور همپوشانی داشته باشند. این به ویژه در سقف‌های با شیب بزرگ که در آن‌ها به ترتیب پیوسته در اطراف خط الراس نیاز است، مفید است.

محیط توصیه شده: ساختمان های سرپوشیده، کارگاه ها و انبارهای خشک بدون باران مستقیم، اسپری نمک، رطوبت خورنده اسیدی یا قلیایی.

فرآیند تولید

خط تولید با بازرسی ورودی سیم پیچ فولادی شروع می شود. پس از تسطیح و صاف کردن، نوار از چندین ایستگاه رول‌فرمینگ عبور می‌کند، جایی که به تدریج به قسمت Z شکل مورد نیاز خم می‌شود.

برش سروو CNC طول عضو مشخص شده را فراهم می کند، در حالی که پانچ خودکار را می توان با توجه به نقشه های ساختاری اضافه کرد. سپس پروفیل های تمام شده قبل از طبقه بندی، بسته بندی و ذخیره سازی، از صافی و بازرسی ابعادی عبور می کنند.

بازرسی کویل فولادی ← تسطیح و صاف کردن ← شکل دهی رول سرد پیشرونده ← شکل دهی مقطع Z ← برش با طول ثابت سروو CNC ← پانچ اتوماتیک → صاف کردن → بازرسی بصری و ابعادی → بسته بندی و ذخیره سازی

از آنجایی که پروفیل به جای تولید از طریق نورد گرم معمولی به تدریج شکل می گیرد، ابعاد بخش، صافی و موقعیت سوراخ را می توان به طور مداوم در طول تولید کنترل کرد.

مشخصات اصلی

چرا از بخش Z برای روکش های سقفی استفاده کنیم؟

همپوشانی مستقیم در روف ریج

بارزترین تفاوت بین بخش Z و بخش C در شکل فلنج ها است. نمای افست Z به اعضای مجاور اجازه می دهد تا با هم همپوشانی داشته باشند، که می تواند به حفظ تداوم از طریق پشته سقف کمک کند.

برای شیب های سقف بالای 10 درجه، پرلین های Z اغلب یک انتخاب عملی هستند که اعضای روی هم بخشی از طراحی سازه هستند. این امر نیاز به برش اضافی را کاهش می دهد و نصب را ساده تر می کند.

عملکرد خمشی خوب با وزن کمتر

سطح مقطع Z شکل خواص مقطع مفیدی را برای خمش فراهم می کند. همراه با سخت کاری سرد، این اجازه می دهد تا از یک بخش نسبتا نازک در کاربردهای سقف و دیوار مناسب استفاده شود.

در مقایسه با بخش‌های نورد گرم سنتی سنگین‌تر، وزن کمتر می‌تواند الزامات حمل‌ونقل، بلند کردن و نصب را کاهش دهد.

راستی و موقعیت سوراخ ثابت

خط تولید از رول‌سازی پیشرونده، برش CNC و صاف کردن بعدی استفاده می‌کند. این به کنترل صافی و پیچش پروفیل کمک می کند.

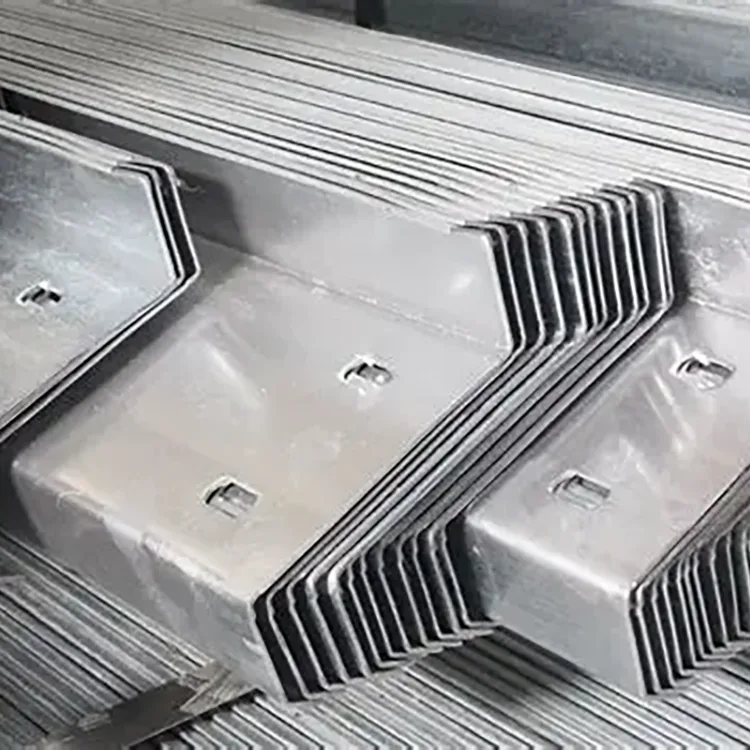

برای پرلین‌هایی که سوراخ‌های پیچ و مهره‌ای از قبل سوراخ‌شده دارند، موقعیت دقیق سوراخ‌ها مهم است، زیرا خطاها می‌توانند بر اتصال بین پرلین و قاب فولادی اصلی تأثیر بگذارند. پیش پانچ قبل از تحویل می تواند کار برش و حفاری در محل را کاهش دهد.

هزینه کمتر برای پروژه های داخلی خشک

محصول استاندارد به صورت فولاد سیاه و سفید طبیعی بدون پوشش گالوانیزه عرضه می شود. برای ساختمان‌های داخلی خشک و محصور که در آن حفاظت در برابر خوردگی اضافی مورد نیاز نیست، این امر از هزینه اضافی مربوط به بخش‌های Z گالوانیزه جلوگیری می‌کند.

اگر ساختمان در معرض باران، تراکم، پاشش نمک یا رسانه های خورنده است، به جای آن باید یک نسخه محافظت شده در برابر خوردگی مشخص شود.

برش و جوش راحت

از آنجایی که محصول استاندارد فاقد پوشش گالوانیزه است، عملیات برش و جوشکاری معمولی ساده است. این در طول پروژه های ساخت و بازسازی داخلی که در آن اعضا ممکن است نیاز به تنظیم محلی یا کار اتصال داشته باشند مفید است.

برنامه های کاربردی معمولی

این محصول عمدتاً برای موارد زیر استفاده می شود:

پرلین سقف در ساختمان های فولادی سبک وزن

سقف های انبار با شیب بزرگ

سیستم های سقف کارگاهی صنعتی

ساختمان های تدارکات و انبارهای داخلی

قاب بندی ثانویه دیوار و سقف

سیستم های محفظه فولادی سبک

پروژه های بازسازی کارخانه داخلی

به جای جایگزینی برای ستون های اصلی یا تیرهای اولیه یک ساختمان، یک عضو سازه ثانویه مانند یک پرلین است.

برنامه های کاربردی پروژه واقعی

مورد 1: روکش Z برای یک انبار لجستیک داخلی با شیب بزرگ

این پروژه یک انبار لجستیکی محصور به مساحت 50000 متر مربع با شیب سقف 12 درجه را پوشش داد. ساختمان به طور کامل محصور بود و در یک محیط داخلی خشک و بدون قرار گرفتن در معرض مستقیم باران استفاده می شد.

ملزومات اصلی عبارت بودند از همپوشانی مستقیم پرلین در پشته سقف، هزینه کنترل شده سازه فولادی، زمان نصب کوتاهتر و کاهش خطر مشکلات تراز سقف و پانل.

ماده انتخاب شده، فولاد بخش Z با شکل سرد Q355B، Z160–Z200، با ضخامت دیواره 1.8 تا 2.0 میلی‌متر و سوراخ‌های پیچ از پیش پانچ شده بود.

بخش‌های Z می‌توانند مستقیماً همپوشانی داشته باشند و به اعضای رج اجازه می‌دهند پیوسته باقی بمانند و کار برش و اصلاح را در محل کاهش دهند. زمان نصب 30 درصد کاهش یافت.

پیچش کم پروفیل ها به پانل های سقف فولادی با پوشش رنگی کمک می کند تا به طور یکنواخت تر بنشینند و شکاف هایی را که می تواند به نشت آب کمک کند کاهش می دهد. اعضای سبک تر نیز الزامات حمل و نقل و بلند کردن را کاهش دادند و هزینه کلی سازه فولادی 21٪ کمتر از محلول فولاد نورد گرم بود.

این پروژه مورد پذیرش قرار گرفت و بدون مشکلات مربوط به زنگ زدگی در سرویس داخلی باقی مانده است.

مورد 2: ارتقاء محفظه فولادی سبک در یک کارگاه صنعتی

پروژه دوم شامل نوسازی یک کارخانه قدیمی بود. سازه‌های محفظه فولادی سبک وزن جدید در داخل کارگاه با شیب سقف نسبتاً بزرگ و محیط داخلی خشک و تهویه‌شده مورد نیاز بود.

محصول منتخب Q235B سرد-فرمد Z Section Steel، Z120–Z140 بود.

اعضا بدون پردازش ثانویه آماده برای مونتاژ تحویل داده شدند. ساختار همپوشانی Z شکل با شیب سقف مطابقت داشت و به حفظ یک سیستم محفظه صاف و پایدار کمک کرد.

اعضای سبک وزن همچنین به کنترل هزینه های نوسازی کمک کردند و در عین حال کار نصب را در داخل کارخانه موجود کوتاه کردند.

راهنمای انتخاب بخش Z

شیب سقف:

برای شیب‌های سقف بالای 10 درجه، بخش‌های Z گزینه‌ای ارجح هستند، در صورت نیاز به روکش‌های روی هم قرار گیرند. برای شیب های نسبتا کم عمق، بسته به طراحی سازه می توان پرلین های C را نیز در نظر گرفت.

درجه مواد:

Q235B برای کاربردهای سبک وزن عمومی و کاربردهای محوطه مناسب است. برای دهانه های بزرگتر، بارهای باد یا برف بیشتر و الزامات سازه ای بیشتر، Q355B را می توان همراه با اندازه مقطع و ضخامت دیوار مناسب انتخاب کرد.

اندازه بخش:

Z100–Z140 را می توان برای سازه های ثانویه سقف و دیوار سبک تر در نظر گرفت. Z160–Z200 برای بسیاری از کاربردهای استاندارد انبار و کارگاه مناسب است. Z220–Z300 را می توان در مواردی که طراحی سازه به بخش های بزرگتر نیاز دارد استفاده کرد.

ضخامت دیوار:

محدوده موجود 1.2-3.0 میلی متر است. ضخامت نهایی باید بر اساس دهانه، فاصله پرلین، بار باد، بار برف، شرایط اتصال و محاسبات سازه ای به جای اندازه مقطع به تنهایی تعیین شود.

محیط زیست:

برای ساختمان های داخلی خشک و بسته، فولاد سیاه طبیعی Z می تواند گزینه ای مقرون به صرفه باشد. در کارگاه هایی که رطوبت یا تراکم زیاد دارند، باید پوشش مناسبی برای جلوگیری از زنگ زدگی در نظر گرفته شود.

برای ساختمان‌های بیرونی، مناطق ساحلی، سازه‌های در معرض باران یا سوله‌های کشاورزی، نسخه طبیعی از فولاد سیاه توصیه نمی‌شود. یک بخش Z گالوانیزه یا محلول دیگری که در برابر خوردگی محافظت می شود باید انتخاب شود.

فولاد بخش Z با شکل سرد در مقابل فولاد بخش C

انتخاب باید در نهایت از طراحی سازه پیروی کند تا شیب سقف به تنهایی. هندسه همپوشانی بخش Z مزیت عملی اصلی آن است که در آن اتصالات پرلین پیوسته مورد نیاز است.

کنترل کیفیت کارخانه

برای پرلین های Z، سازگاری ابعادی بسیار مهم است زیرا بخش ها باید به طور دقیق با قاب فولادی اصلی و پانل های سقف متصل شوند.

بنابراین کنترل کیفیت کویل فولادی را قبل از شکل‌دهی پوشش می‌دهد و به دنبال آن در حین رول‌سازی و پس از برش بررسی می‌شود. نکات کلیدی بازرسی شامل درجه مواد، ابعاد مقطع، ضخامت دیوار، صافی، پیچش، طول برش، وضعیت لبه و موقعیت سوراخ از پیش پانچ شده است.

پروفیل ها پس از شکل گیری صاف می شوند تا اعوجاج باقیمانده کاهش یابد. قبل از حمل و نقل، اعضای نهایی به صورت بصری و ابعادی بازرسی می شوند و سپس با توجه به اندازه و الزامات سفارش بسته بندی می شوند.

برای سفارشات دسته ای، حفظ درجه مواد، مشخصات بخش و پارامترهای پردازش یکسان به حفظ ثبات بین دسته های مختلف تولید کمک می کند.

سوالات متداول

Q1: چگونه بین فولاد مقطع Z و بخش C انتخاب کنم؟

ملاحظات اصلی سقف و ترتیب اتصال است. بخش‌های Z به‌ویژه برای سقف‌هایی که پرلین‌های مجاور نیاز به همپوشانی دارند و از طریق خط الراس ادامه می‌یابند، مخصوصاً در شیب‌های سقف بزرگ‌تر مفید هستند. مقاطع C کاربرد عمومی گسترده تری دارند و بسته به طراحی سازه می توانند برای شیب های سقف کم عمق استفاده شوند.

Q2: آیا چرخاندن فولاد با بخش Z با شکل سرد آسان است؟

یک بخش Z که به درستی ساخته شده است، برای کنترل پیچش و تغییر شکل در چارچوب الزامات استاندارد قابل اجرا، از طریق شکل دهی، اندازه و صاف کردن تدریجی می گذرد. اندازه مقطع انتخاب شده، ضخامت دیوار، دهانه و روش نصب نیز بر عملکرد آن تأثیر می گذارد.

Q3: آیا پارچه داخلی Z داخل ساختمان نیاز به رنگ آمیزی دارد؟

برای یک محیط داخلی خشک و دارای تهویه بدون تراکم قابل توجه، سطح طبیعی سیاه فولادی را می توان بدون پوشش اضافی در صورتی که الزامات پروژه اجازه دهد، استفاده کرد. برای کارگاه‌های مرطوب یا مناطقی که تراکم مکرر دارند، پوشش ضد زنگ توصیه می‌شود.

Q4: آیا می توان بخش های Z را با سوراخ های از پیش پانچ شده عرضه کرد؟

بله. سوراخ های پیچ را می توان بر اساس نقشه های ساختاری قبل از ارسال پروفیل ها سوراخ کرد. برش های گوشه ای و برش های انتهایی زاویه دار نیز می توانند با توجه به جزئیات اتصال مورد نیاز تولید شوند.

Q5: آیا طول می تواند سفارشی شود؟

بله. عرضه استاندارد به طور کلی در 6 تا 12 متر است، در حالی که طول های ثابت غیر استاندارد را می توان با توجه به نقشه های پروژه و الزامات برش تولید کرد.

Q6: آیا می توان از فولاد مقطع Z سیاه طبیعی در فضای باز استفاده کرد؟

برای قرار گرفتن در معرض مستقیم در فضای باز، باران، اسپری نمک ساحلی یا محیط های خورنده توصیه نمی شود. در این شرایط، مقاطع Z گالوانیزه و یا در غیر این صورت محافظت شده در برابر خوردگی باید در نظر گرفته شوند.
