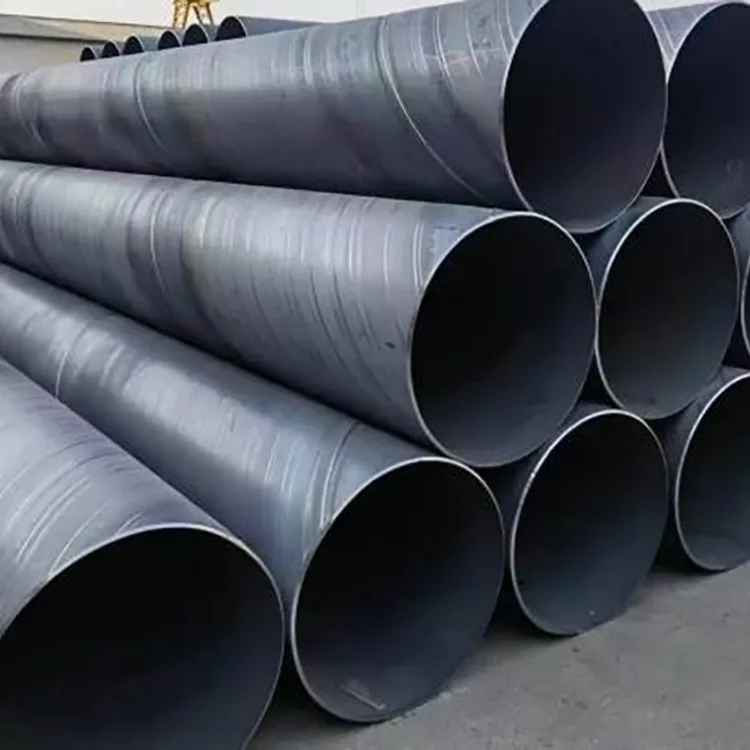

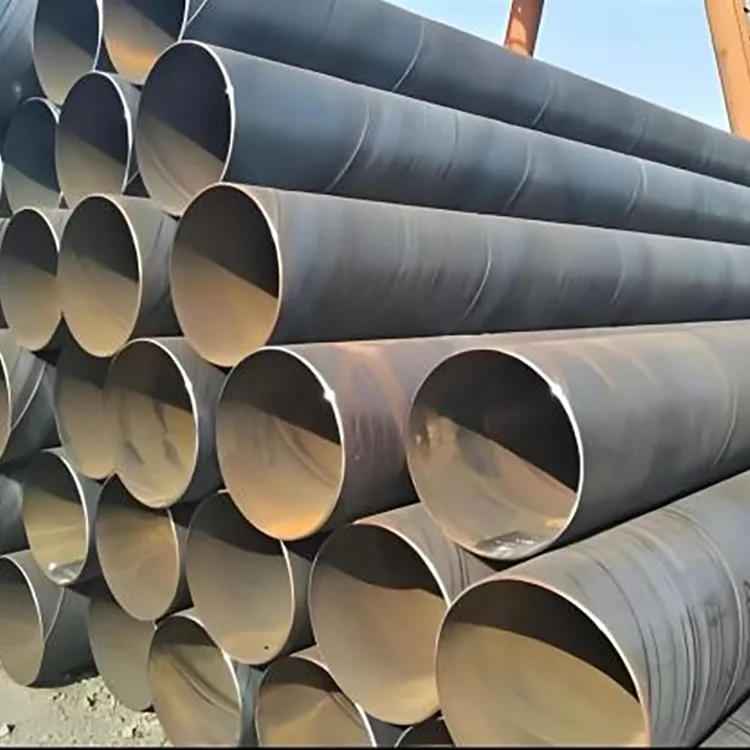

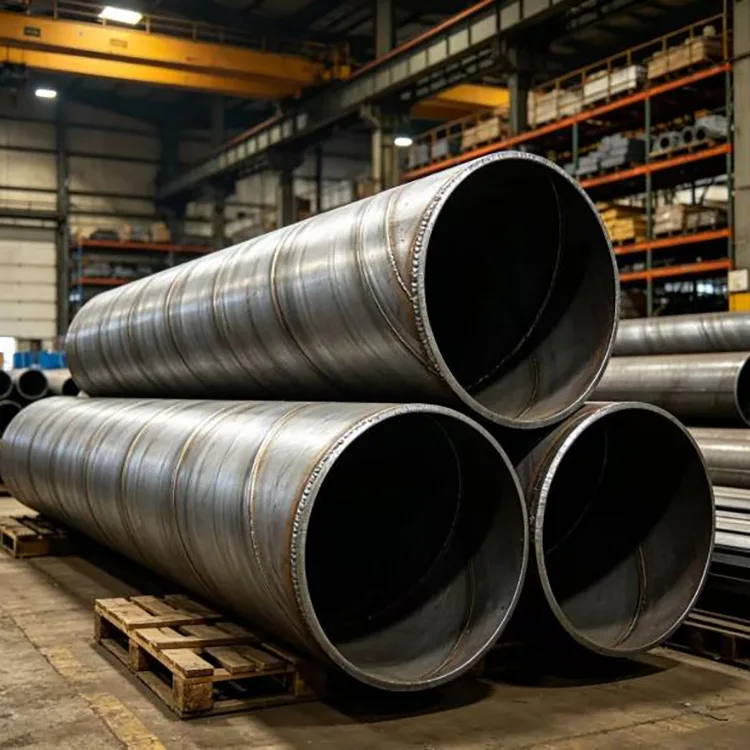

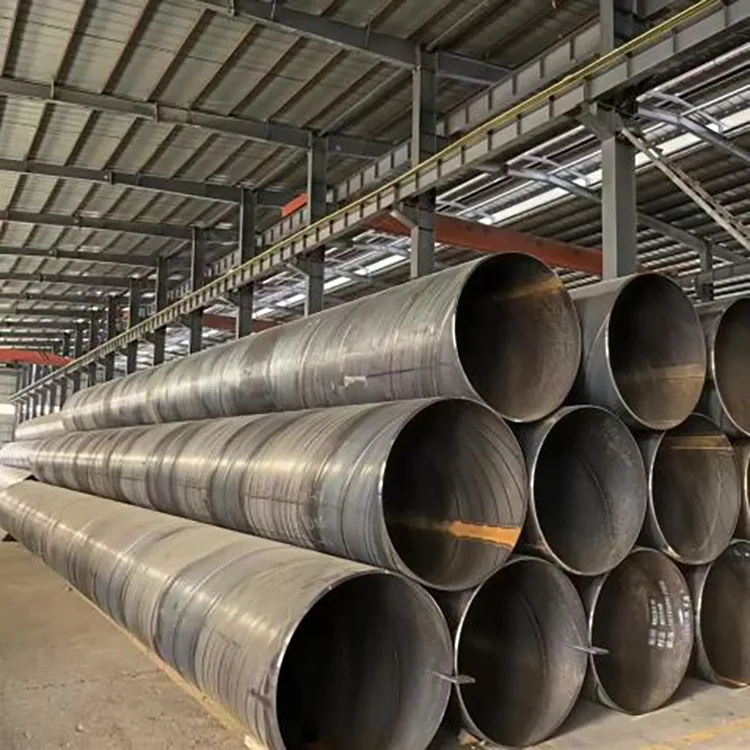

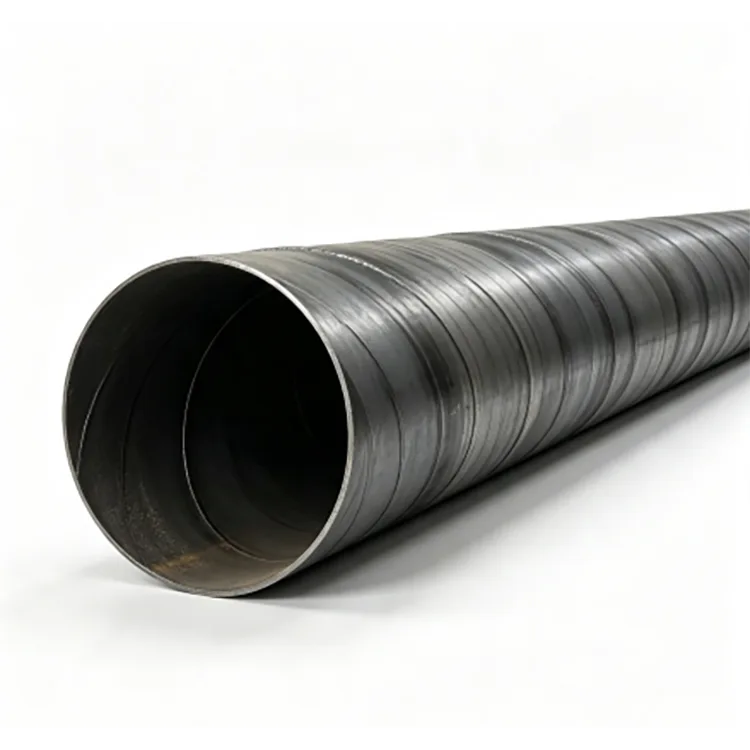

لوله فولادی مارپیچ جوش داده شده

برای خطوط لوله با قطر بزرگ، کمترین قیمت خرید همیشه کمترین هزینه پروژه نیست. ضخامت دیوار، کیفیت جوش، دقت ابعاد، حفاظت در برابر خوردگی و سوابق بازرسی همگی بر نصب، عملکرد فشار و نگهداری طولانی مدت تأثیر می گذارند.

لوله فولادی جوش داده شده مارپیچی Rongheng از نوار فولادی نورد گرم واجد شرایط از طریق شکل دهی مارپیچ CNC و جوشکاری زیر آب دو طرفه اتوماتیک تولید می شود. محدوده قطر موجود 219-3620 میلی متر، با ضخامت دیواره از 6-30 میلی متر است. گزینه های مواد شامل Q235B، Q355B و L245-L485 هستند که کاربردهای مشترک شهری، ساختاری، شمع بندی، انتقال آب و خط لوله را پوشش می دهند.

هر سفارش تولید از یک فرآیند بازرسی تعریف شده پیروی می کند که مواد اولیه، شکل دهی، جوشکاری، ابعاد، کیفیت جوش، آزمایش هیدرواستاتیک و شرایط سطح نهایی را پوشش می دهد. برای پروژه هایی که نیاز به حفاظت اضافی دارند، لوله را می توان با سیستم های ضد خوردگی سفارشی مانند پوشش 3PE یا اپوکسی قطران زغال سنگ، با توجه به محیط خدمات، عرضه کرد.

تمرکز ساده است: ضخامت دیوار و مواد مشخص شده را تامین کنید، بازرسی های مورد نیاز را مستند کنید، و انتهای لوله و شرایط پوشش را تحویل دهید که می تواند مستقیماً در محل مورد استفاده قرار گیرد.

ویژگی های کلیدی

محدوده قطر بزرگ برای خطوط لوله زیرساخت

ساختار جوش مارپیچی مخصوصاً برای لوله های با قطر بزرگ مناسب است زیرا نوار فولادی می تواند به طور مداوم در طیف گسترده ای از قطر لوله شکل بگیرد.

Rongheng لوله را از 219 میلی متر تا 3620 میلی متر OD با ضخامت دیواره 6 تا 30 میلی متر به عنوان محدوده تولید استاندارد عرضه می کند. طول های ثابت 6 متر، 9 متر و 12 متر موجود است، در حالی که طول های غیر استاندارد و ضخامت دیوارهای خاص را می توان با توجه به نقشه ها و مشخصات پروژه تولید کرد.

جوشکاری زیردریایی دو طرفه

این لوله با استفاده از جوشکاری قوس الکتریکی دو طرفه اتوماتیک تولید می شود. فرآیند شکل‌دهی و جوشکاری برای حفظ هندسه لوله و کیفیت جوش در طول تولید کنترل می‌شود.

جوشکاری داخلی و خارجی برای دستیابی به نفوذ جوش کافی و اتصال جوش ثابت انجام می شود. بازرسی جوش به جای اتکا به بازرسی بصری پس از ساخت، در فرآیند کنترل کیفیت تولید گنجانده شده است.

ضخامت دیوار پایدار و عملکرد فشار

برای پروژه های خط لوله آب مدفون، زهکشی و فشار، ضخامت دیوار یک مشخصات خرید کلیدی است. قطر اسمی به تنهایی تعیین نمی کند که آیا لوله برای کاربرد مناسب است یا خیر.

Rongheng ضخامت دیوار را در برابر مشخصات قابل اجرا کنترل می کند و می تواند نتایج مواد، ابعاد و بازرسی را برای پذیرش پروژه مستند کند. خریداران همچنین می توانند شرایط تحمل ضخامت دیوار، بازرسی جوش و تست هیدرواستاتیک را در قرارداد خرید مشخص کنند.

حفاظت در برابر خوردگی برای محیط های مختلف

لوله فولادی جوش داده شده مارپیچ لخت را می توان در جایی که پروژه پوشش خود را ارائه می دهد یا جایی که محیط سرویس به محافظت در برابر خوردگی اضافی نیاز ندارد استفاده می شود.

برای خطوط لوله مدفون، مناطق مرطوب، خاک شور یا پروژه های ساحلی، Rongheng می تواند سیستم های مختلف محافظت در برابر خوردگی خارجی را تامین کند. پوشش 3PE، پوشش اپوکسی زغال سنگ و سایر سیستم های مشخص شده را می توان با توجه به شرایط خاک، محیط حمل و نقل، عمر طراحی و الزامات پروژه انتخاب کرد.

برای لوله های با پوشش 3PE، مشخصات تولید ارائه شده می تواند شامل موارد زیر باشد:

● قدرت لایه برداری: ≥50 N/cm

● چسبندگی: ≥8 مگاپاسکال

سیستم پوشش مناسب باید بر اساس مشخصات پروژه تأیید شود نه اینکه صرفاً با قطر لوله انتخاب شود.

پایان Beveling برای محل جوشکاری

انتهای لوله را می توان با ابعاد مخروطی کنترل شده برای مطابقت با روش جوشکاری مشتری و الزامات اتصال میدانی ماشین کاری کرد.

آماده سازی نهایی ممکن است شامل موارد زیر باشد:

● اریب استاندارد

● پرداخت انتهایی

● سوراخ کردن

● تصحیح ابعاد

● آماده سازی انتهای ویژه طبق نقشه ها

این امر میزان آماده سازی مورد نیاز قبل از جوشکاری مفصل میدانی را کاهش می دهد، به ویژه برای نصب خط لوله با قطر زیاد.

مشخصات فنی

فرآیند تولید

فرآیند تولید حول نقاطی سازماندهی می شود که مستقیماً بر کیفیت لوله با قطر بزرگ تأثیر می گذارد.

1. بازرسی نوار فولادی گرم

نوار فولادی ورودی در برابر درجه مواد مورد نیاز و مشخصات تولید قبل از شکل‌گیری بررسی می‌شود. اسناد مواد را می توان برای ردیابی پروژه ارائه کرد.

2. تسطیح و آماده سازی

نوار فولادی قبل از ورود به فرآیند شکل دهی تراز می شود. آماده سازی مناسب نوار به حفظ شرایط شکل دهی و هندسه لوله کمک می کند.

3. شکل دهی مارپیچی CNC

نوار به طور مداوم در قطر مارپیچ مشخص شده شکل می گیرد. پارامترهای شکل دهی با توجه به قطر لوله، ضخامت دیواره و درجه مواد تنظیم می شوند.

4. جوشکاری زیرپودر داخلی و خارجی

جوشکاری اتوماتیک در دو طرف اتصال مارپیچی انجام می شود. پارامترهای جوشکاری با توجه به مشخصات لوله کنترل می شوند و بازرسی بر روی تداوم جوش، نفوذ و عیوب داخلی بالقوه متمرکز است.

5. اندازه و صاف کردن لوله

پس از جوشکاری، لوله تمام شده از نظر قطر، گرد بودن و صاف بودن مطابق با مشخصات مربوطه بررسی و تصحیح می شود.

6. پایان پردازش

انتهای لوله ها بر اساس نیاز پروژه بریده و اریب می شوند. آماده سازی پایان ویژه را می توان قبل از حمل و نقل کامل کرد.

7. پوشش ضد خوردگی

در صورت نیاز، لوله سیستم پوشش خارجی مشخص شده را دریافت می کند. وضعیت پوشش، چسبندگی و سایر خواص مشخص شده قبل از انتشار بررسی می شود.

8. بازرسی نهایی و بسته بندی

لوله‌های تمام‌شده قبل از بسته‌بندی، علامت‌گذاری و ارسال، بازرسی‌های ابعادی، ظاهری و عملکرد مورد نیاز را انجام می‌دهند.

کنترل کیفیت و بازرسی

لوله های جوش داده شده با قطر بزرگ را باید با الزامات بازرسی قابل اندازه گیری خریداری کرد و نه تنها بر روی بیانیه کارخانه مانند "کیفیت بالا" تکیه کرد.

سیستم کیفیت تولید Rongheng شامل 16 ایست بازرسی است که فرآیند تولید و محصول نهایی را پوشش می دهد. داده‌های تولید عرضه‌شده نشان‌دهنده 99.97٪ نرخ کلی صلاحیت محصول نهایی است.

بازرسی جوش

مشخصات تولید شامل بازرسی 100٪ جوش با استفاده از آزمایش اشعه ایکس و اولتراسونیک برای شناسایی عیوب جوش است که تنها از طریق بازرسی بصری قابل تأیید نیست.

روش دقیق NDT، سطح پذیرش و فرمت گزارش را می توان با استاندارد قابل اجرا یا مشخصات پروژه هماهنگ کرد.

تست هیدرواستاتیک

برای سفارشات خط لوله تحت فشار، هر لوله می تواند تحت آزمایش هیدرواستاتیک با 1.5 برابر فشار کاری، با مدت زمان نگهداری حداقل 5 ثانیه و بدون نشتی در طول آزمایش مشخص شده قرار گیرد.

برای یک پروژه خاص، فشار تست، زمان نگهداری و معیارهای پذیرش باید قبل از تولید در توافقنامه فنی تأیید شود.

بازرسی ابعادی

بازرسی ابعاد کلیدی مانند:

● قطر بیرونی

● ضخامت دیوار

● طول لوله

● گرد بودن

● صراط مستقیم

● ابعاد اریب

● وضعیت سطح

این امر به ویژه برای لوله های با قطر زیاد مهم است زیرا انحرافات ابعادی می تواند هم ترازی میدان و کار جوشکاری را افزایش دهد.

لوله فولادی جوش داده شده مارپیچی در مقابل عرضه کارخانه کوچک

برای تدارکات مهندسی، مقایسه مهم صرفاً قیمت پیشنهادی تامین کننده نیست. خریداران باید درجه مواد، ضخامت واقعی دیوار، پوشش NDT، الزامات تست هیدرواستاتیک، مشخصات پوشش، اسناد بازرسی و شرایط تحویل را بر اساس همان مبنای فنی مقایسه کنند.

راهنمای انتخاب مواد

Q235B برای پروژه های متعارف شهرداری

برای خطوط لوله معمولی آب شهری، زهکشی و فاضلاب، Q235B معمولاً در جایی انتخاب می شود که الزامات طراحی به درجه مقاومت بالاتری نیاز ندارد.

زمانی مناسب است که طراحی مهندسی عملکرد ساختاری مناسب و هزینه مواد کنترل شده را در اولویت قرار دهد.

Q355B برای الزامات سازه ای بالاتر

Q355B را می توان برای کاربردهایی در نظر گرفت که به استحکام مواد بالاتری نیاز دارند، از جمله برخی کاربردهای سنگین، دمای پایین یا ساختاری/شمع بندی.

درجه نهایی باید با توجه به بار طراحی، دما، الزامات جوشکاری و استاندارد قابل اجرا انتخاب شود.

L245–L485 برای کاربردهای خط لوله

برای پروژه های انتقال نفت و گاز، گریدهای فولادی خط لوله مانند L245–L485 را می توان با توجه به استاندارد خط لوله مورد نیاز و شرایط طراحی مشخص کرد.

برای رسانه‌های دارای سرویس ترش یا حاوی سولفید هیدروژن، انتخاب مواد باید از مشخصات سرویس ترش و الزامات پروژه پیروی کند نه اینکه فرض کنیم که یک درجه خط لوله به تنهایی مقاومت H2S را فراهم می‌کند.

شرایط خورنده و ساحلی

برای محیط های ساحلی، خاک شور یا محیط های شیمیایی تهاجمی، مواد و پوشش باید با هم در نظر گرفته شوند.

در صورت لزوم، ممکن است یک درجه فولاد با مقاومت بالاتر یا مقاوم در برابر آب و هوا مشخص شود، در حالی که سیستم محافظت در برابر خوردگی خارجی باید با توجه به شرایط واقعی خاک، آب و قرار گرفتن در معرض انتخاب شود.

برنامه های کاربردی معمولی

لوله فولادی مارپیچ جوش داده شده عمدتاً در مواردی استفاده می شود که قطر زیاد، نصب در فواصل طولانی یا ظرفیت ساختاری شکل دهی پیوسته مارپیچ را عملی می کند.

انتقال آب شهری

خطوط لوله آب با قطر بزرگ برای تامین آب شهری، انتقال آب خام و ارتقاء زیرساخت.

سیستم های زهکشی و آب باران

مناسب برای زهکشی با جریان زیاد، تخلیه آب باران و پروژه های خط لوله کنترل سیل شهری.

فاضلاب و آب صنعتی

هنگامی که مواد انتخاب شده و حفاظت داخلی نیازهای متوسط ​​را برآورده می کند برای فاضلاب، آب فرآیند و سایر سیستم های انتقال سیال با فشار کم تا متوسط ​​استفاده می شود.

پروژه های خط لوله نفت و گاز

لوله جوش مارپیچی درجه لوله را می توان با توجه به مشخصات خط لوله قابل اجرا برای کاربردهای انتقال مناسب تولید کرد.

شمع های لوله فولادی

لوله های جوشی مارپیچی با قطر بزرگ همچنین می توانند به عنوان شمع های لوله سازه ای از جمله فونداسیون و ساخت و ساز مربوط به دریا استفاده شوند، زمانی که استاندارد شمع مورد نیاز و ضخامت دیوار مشخص شده باشد.

سیستم های خط لوله مدفون

برای کاربردهای مدفون، انتخاب لوله باید فشار خارجی خاک، آب زیرزمینی، نشست، سیستم پوشش، حفاظت کاتدی و شرایط نصب را به جای قطر لوله به تنهایی در نظر بگیرد.

برنامه های کاربردی پروژه واقعی

مورد 1: پروژه خط لوله گاز طبیعی شهری

برای پروژه خط لوله گاز شهری، Rongheng تقریباً 12000 تن لوله فولادی جوش داده شده مارپیچ L360 با پوشش ضد خوردگی 3PE عرضه کرد.

این پروژه شامل شرایط پیچیده سکونت در یک منطقه شهری موجود است. لوله عرضه شده با توجه به نیاز پروژه ساخته و پوشش داده شده است.

با توجه به سوابق عملیاتی پروژه، نرخ نشت خط لوله گزارش شده 0.7٪ با چهار سال عملیات بدون حوادث ایمنی ثبت شده بود.

این مورد نشان می‌دهد که چرا قابلیت ردیابی مواد، بازرسی جوش و حفاظت در برابر خوردگی خارجی باید با هم برای پروژه‌های خط لوله مدفون در نظر گرفته شوند.

مورد 2: ارتقاء زهکشی آب طوفان شهری

برای یک پروژه نوسازی زهکشی شهری، Rongheng تقریباً 6800 تن لوله فولادی جوش داده شده مارپیچی از جمله:

● Φ1220 × 10 میلی متر

● Φ1420 × 12 میلی متر

لوله ها با محافظ ضد خوردگی اپوکسی تقویت شده قیر زغال سنگ عرضه می شدند.

این پروژه برای جایگزینی خطوط لوله زهکشی شهری قدیمی تحت تأثیر انسداد، نشت و ظرفیت ناکافی تخلیه آب طوفان قرار گرفت. پس از سه سال بهره برداری، رکورد پروژه هیچ تغییر شکل، نشت یا انسداد لوله را گزارش نکرد، در حالی که سیستم ارتقا یافته عملکرد زهکشی آب طوفان را در هنگام بارندگی شدید بهبود بخشید.

امتیاز انتخاب قبل از سفارش

قبل از درخواست قیمت برای لوله فولادی مارپیچی، اطلاعات زیر را به تامین کننده ارائه دهید:

1. اندازه لوله

قطر خارجی و ضخامت دیوار مورد نیاز را به جای قطر به تنهایی مشخص کنید.

2. واسطه حمل و نقل

آب، فاضلاب، گاز، نفت و سیالات صنعتی می تواند به مواد مختلف، حفاظت داخلی و الزامات بازرسی نیاز داشته باشد.

3. فشار کاری

فشار طراحی و دمای عملیاتی را در صورت لزوم ارائه دهید تا ضخامت دیواره و الزامات آزمایش به درستی بررسی شوند.

4. محیط نصب

بیان کنید که آیا لوله مدفون، بالای زمین، زیر آب، ساحلی، خاک شور یا در معرض خوردگی شیمیایی است.

5. نیاز پوشش

3PE، قطران زغال سنگ اپوکسی، فولاد لخت یا سیستم پوشش دیگری را به همراه ضخامت پوشش و الزامات بازرسی مشخص کنید.

6. طول لوله و آماده سازی انتهایی

6 متر، 9 متر، 12 متر یا طول های ثابت سفارشی را همراه با ابعاد اریب و الزامات جوشکاری میدانی تأیید کنید.

7. بازرسی و مستندسازی

برای پروژه‌های بزرگ، گواهی‌های مواد، گزارش‌های ابعادی، گزارش‌های NDT، سوابق تست هیدرواستاتیک و سوابق بازرسی پوشش را در مشخصات خرید لحاظ کنید.

ساخت سفارشی و تامین پروژه

Rongheng از تولید سفارشی برای سفارشات مهندسی به جای محدود کردن عرضه به اندازه سهام استاندارد پشتیبانی می کند.

گزینه های موجود عبارتند از:

● قطرهای خارجی غیر استاندارد

● ضخامت های خاص دیوار

● طول های ثابت 6-12 متر و سایر طول های مشخص شده

● مخروطی انتهای لوله

● آماده سازی پایان ویژه

● 3PE و سایر سیستم های پوشش ضد خوردگی

● پوشش اپوکسی زغال سنگ

● اتصالات لوله مخصوص و مقاطع ساخته شده طبق نقشه ها

● بازرسی و اسناد پروژه خاص

برای سفارشات با حجم بالا، برنامه های تولید و تحویل را می توان با توجه به ترتیب نصب پروژه هماهنگ کرد.

بازرسی کارخانه و پشتیبانی خریدار

برای سفارش‌های زیرساخت بزرگ، خریداران می‌توانند بازرسی کارخانه را ترتیب دهند و سوابق تولید و بازرسی را قبل از ارسال بررسی کنند.

Rongheng ارائه می دهد:

● پشتیبانی از انتخاب فنی پیش‌سفارش کنید

● بررسی مشخصات

● به روز رسانی پیشرفت تولید

● ترتیبات بازرسی کارخانه

● مواد و اسناد بازرسی

● هماهنگی حمل و نقل

● مشاوره فنی مربوط به نصب

● پشتیبانی فنی پس از فروش

برای پروژه‌های بزرگ، پیشرفت تولید را می‌توان از طریق به‌روزرسانی‌های بصری نیز دنبال کرد تا خریداران بتوانند برنامه‌های حمل و نقل و نصب سایت را از قبل هماهنگ کنند.

سوالات متداول

Q1. تفاوت لوله فولادی مارپیچ با درز مستقیم در چیست؟

از نوار فولادی به شکل مارپیچی در آمده و در امتداد اتصال مارپیچ جوش داده می شود. این روش ساخت به ویژه برای لوله های با قطر بزرگ عملی است.

لوله جوش داده شده با درز مستقیم از یک جوش طولی استفاده می کند و معمولاً برای محدوده های مختلف قطر و الزامات کاربردی انتخاب می شود. هیچکدام از ساخت و سازها به طور خودکار برای هر پروژه بهتر نیستند. قطر، ضخامت دیوار، فشار، روش نصب، درجه مواد و استاندارد قابل اجرا باید انتخاب را تعیین کند.

Q2. چه اندازه های لوله را عرضه می کنید؟

محدوده تولید استاندارد 219-3620 میلی متر قطر خارجی و 6-30 میلی متر ضخامت دیوار است. طول های ثابت استاندارد شامل 6 متر، 9 متر و 12 متر، با طول های غیر استاندارد و ضخامت دیواره های ویژه برای سفارش های پروژه است.

Q3. آیا می توانید لوله های فولادی جوش داده شده مارپیچی غیر استاندارد بسازید؟

بله تولید سفارشی می تواند قطر، ضخامت دیوار، طول ثابت، مورب انتهای لوله، آماده سازی انتهای ویژه، پوشش و سایر الزامات نشان داده شده در نقشه های مهندسی را پوشش دهد.

Q4. آیا می توان از Pipe برای خطوط لوله مدفون استفاده کرد؟

بله هنگامی که ضخامت دیواره لوله، درجه مواد، پوشش خارجی، روش نصب و محاسبات ساختاری نیازهای پروژه را برآورده می کند، به طور گسترده برای آب مدفون، زهکشی و سایر سیستم های خط لوله قابل استفاده است.

برای خطوط لوله مدفون، خریداران باید به شرایط خاک، آب های زیرزمینی، نشست، حفاظت در برابر خوردگی و تصفیه مشترک مزرعه توجه ویژه ای داشته باشند.

Q5. چگونه از خرید لوله ای با ضخامت دیواره ناکافی اجتناب کنم؟

محصول را فقط بر اساس اندازه یا وزن اسمی قضاوت نکنید. ضخامت دیوار مورد نیاز و تلرانس قابل اعمال را در قرارداد خرید مشخص کنید و گواهی مواد و سوابق بازرسی ابعاد را درخواست کنید.

برای پروژه‌های بزرگ، بازرسی ورودی می‌تواند شامل اندازه‌گیری تصادفی ضخامت دیوار در چندین موقعیت روی لوله باشد.

Q6. چه بازرسی جوش می تواند ارائه شود؟

مشخصات تولید از 100٪ بازرسی جوش اشعه ایکس و مافوق صوت پشتیبانی می کند، با سطح پذیرش قابل اجرا که توسط استاندارد مربوطه یا مشخصات پروژه تعیین می شود.

گزارش های بازرسی می تواند به عنوان بخشی از اسناد کیفیت پروژه ارائه شود.

Q7. آیا تست هیدرواستاتیک ارائه می دهید؟

بله برای سفارشات قابل اعمال فشار خط لوله، آزمایش هیدرواستاتیک را می توان لوله به لوله با فشار کاری 1.5 برابر، با مدت زمان نگهداری 5 ثانیه یا بیشتر و بدون نشتی تحت شرایط تست مشخص شده انجام داد.

Q8. کدام پوشش ضد خوردگی را انتخاب کنم؟

این بستگی به محیط نصب و عمر طراحی دارد.

برای خطوط لوله مدفون، 3PE معمولاً در جایی در نظر گرفته می شود که محافظت در برابر خوردگی خارجی قوی مورد نیاز است. سیستم های اپوکسی قطران زغال سنگ را نیز می توان برای پروژه های مناسب مشخص کرد. کاربردهای ساحلی و خاک شور نیازمند توجه ویژه به انتخاب پوشش، تداوم پوشش و حفاظت از مفاصل مزرعه است.

Q9. آیا می توانم قبل از سفارش بزرگ از کارخانه بازدید کنم؟

بله خریداران می توانند یک بازدید در محل از کارخانه ترتیب دهند که مناطق تولید، امکانات بازرسی، ذخیره سازی لوله تمام شده و اسناد کیفیت مربوطه را پوشش می دهد. پیشرفت تولید را می توان از طریق به روز رسانی های ویدئویی در طول دوره ساخت دنبال کرد.

Q10. چه اطلاعاتی باید برای یک نقل قول ارائه کنم؟

حداقل، قطر خارجی، ضخامت دیوار، درجه مواد، طول لوله، مقدار، استاندارد قابل اجرا، محیط انتقال، فشار کاری، نیاز پوشش و آماده سازی انتهایی را ارائه دهید.

برای یک نقل قول مهندسی کامل، نقشه ها، الزامات بازرسی و برنامه تحویل نیز مفید هستند.

تبصره تدارکات

برای لوله های فولادی جوش داده شده مارپیچی، چهار مورد در حین خرید سزاوار توجه ویژه هستند: ضخامت واقعی دیوار، NDT جوش، آزمایش هیدرواستاتیک و پوشش ضد خوردگی.

این الزامات را می توان مستقیماً در توافق نامه فنی نوشت تا قیمت های عرضه کننده را بتوان بر اساس یکسان مقایسه کرد. برای پروژه‌های زیرساختی با حجم بالا، خریداران می‌توانند بازرسی کارخانه را ترتیب دهند و روند تولید و بازرسی را قبل از ارسال بررسی کنند.
