I-Beam گالوانیزه گرم

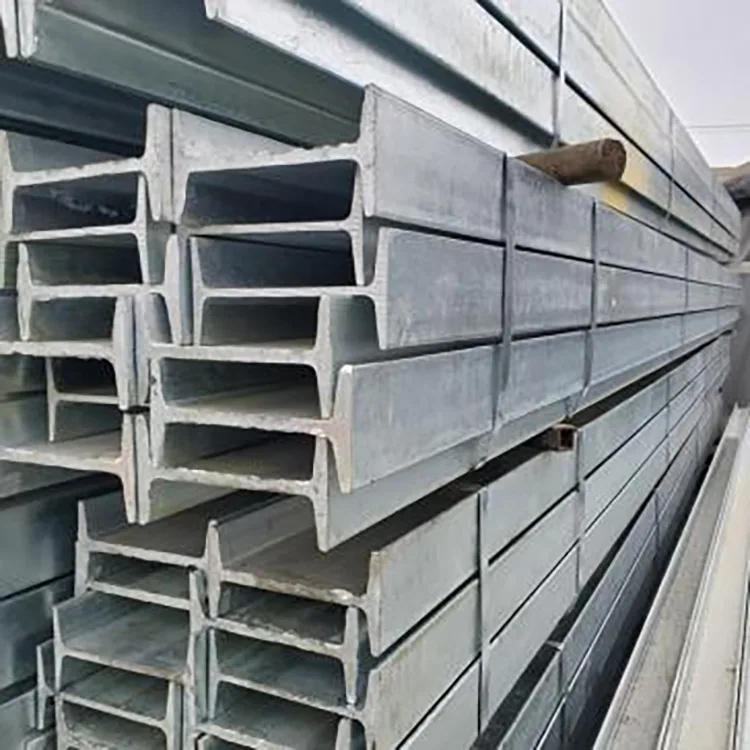

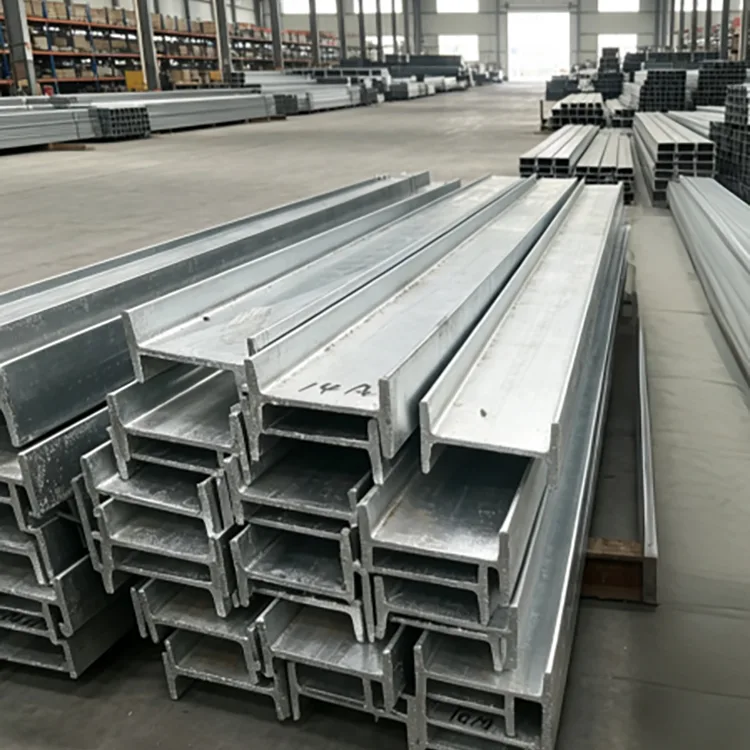

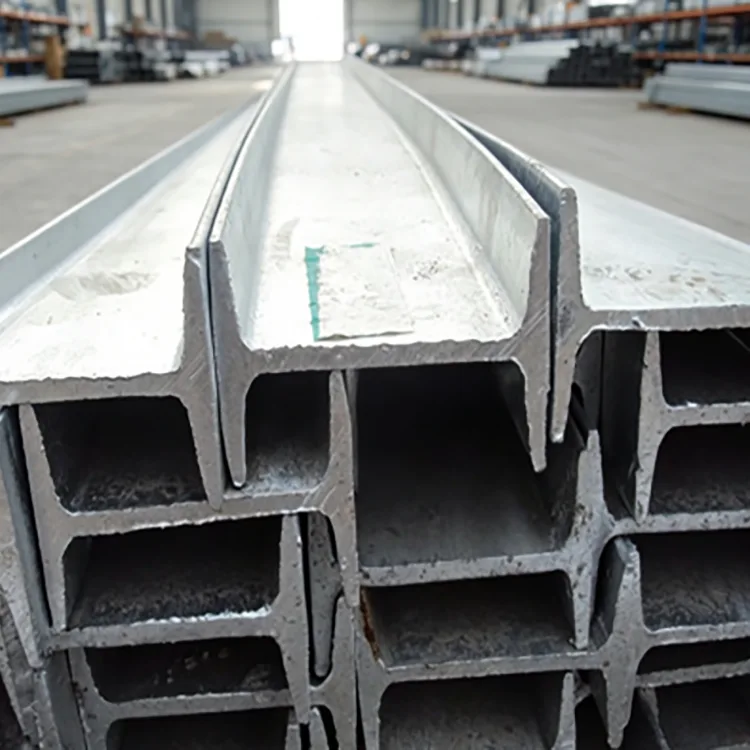

تیر I گالوانیزه گرم یک تیر فولادی مقطع I با نورد گرم است که با پوشش روی از طریق گالوانیزه گرم به پایان رسیده است. بخش I شکل مقاومت ساختاری را از طریق تار و فلنج های خود ایجاد می کند، در حالی که سطح گالوانیزه محافظت در برابر خوردگی را برای فولادهای در معرض دید ایجاد می کند.

Rongheng تیرهای I گالوانیزه را در Q235B و Q355B، با اندازه های رایج از 10# تا 63#، طول های استاندارد 6 متر، 9 متر و 12 متر، و طول های سفارشی از حدود 2 تا 19 متر عرضه می کند. برش، حفاری، اریب کردن، صاف کردن، سنگ زنی و سوراخ کردن را می توان قبل از گالوانیزه کردن طبق نقشه های پروژه ترتیب داد.

مشخصات

برای سفارشات صادراتی، استاندارد فولاد سازه، استاندارد گالوانیزه، اندازه مقطع، عیار فولاد، پوشش روی و الزامات پردازش باید در برابر نقشه‌ها و قرارداد پروژه قبل از تولید تأیید شود.

I Beam یا H Beam: قبل از سفارش بخش را تأیید کنید

تیرهای I و تیرهای H مقاطع ساختاری متفاوتی هستند و نباید به عنوان قابل تعویض در نظر گرفته شوند. تیر I معمولی دارای آرایش فلنج باریکتر و سطوح فلنج داخلی شیبدار است، در حالی که تیرهای H عموماً دارای فلنج های گسترده تر و هندسه مقطع متفاوت هستند.

هنگام سفارش، به جای استفاده از اصطلاح کلی "تیر فولادی"، تیر را با توجه به بخش، ابعاد و استاندارد قابل اجرا شناسایی کنید. تامین کننده باید قبل از برش و گالوانیزه کردن، بخش عرضه شده را با نقشه تایید شده مطابقت دهد.

فرآیند گالوانیزه کردن گرم

ترتیب ترجیحی این است که قبل از گالوانیزه کردن، برش و ماشینکاری مورد نیاز را تکمیل کنید تا فولاد فرآوری شده پس از ساخت محافظت روی دریافت کند.

تیر اول نورد گرم ← بازرسی مواد ← صاف کردن ← برش و ماشین کاری ← چربی زدایی ← ترشی ← شار ← خشک کردن ← گالوانیزه گرم → خنک کننده → تکمیل → بازرسی پوشش روی → بازرسی ابعادی → بسته بندی.

عضو فولادی در روی مذاب در دمای تقریباً 450 درجه سانتیگراد غوطه ور می شود. پوشش روی، تار، فلنج ها، لبه ها و سایر سطوح در دسترس را پوشش می دهد.

برای مقاطع بزرگتر یا سنگین تر، صافی و ابعاد باید پس از گالوانیزه بررسی شود زیرا گرمایش و سرمایش می تواند بر هندسه نهایی تأثیر بگذارد.

انتخاب پوشش روی

Rongheng معمولاً یک پوشش روی 85-120 میکرومتر را فراهم می کند که در صورت نیاز به پوشش بالاتر، تقریباً 100-140 میکرومتر در دسترس است.

یک پوشش روی ضخیم تر، جرم روی بیشتری را برای قرار گرفتن در معرض اتمسفر فراهم می کند، اما ضخامت پوشش باید با توجه به محیط واقعی و الزامات خوردگی پروژه انتخاب شود تا اینکه به عنوان جایگزینی برای یک سیستم کنترل خوردگی کامل استفاده شود.

Q235B یا Q355B I Beam؟

Q235B برای کاربردهای سازه ای معمولی استفاده می شود که در آن بخش مورد نیاز بار و نیازهای خدمات محاسبه شده را برآورده می کند. Q355B استحکام تسلیم بالاتری را ارائه می دهد و می تواند برای کاربردهایی که به ظرفیت ساختاری بالاتری نیاز دارند، مشخص شود.

درجه فولاد باید همراه با اندازه تیر، دهانه، بارگذاری و طراحی اتصال انتخاب شود. درجه مقاومت بالاتر به طور خودکار بخش کم اندازه یا طراحی ساختاری نامناسب را جبران نمی کند.

مشخصات خرید واضح را می توان به صورت زیر نوشت:

Q355B / 25# I Beam / 12 متر / گالوانیزه گرم / پوشش روی مشخص / برش به نقشه.

پردازش قبل از گالوانیزه کردن

در صورت امکان، ساخت باید قبل از گالوانیزه گرم کامل شود. پردازش موجود شامل:

• برش با طول ثابت
• سوراخ کردن و پانچ کردن
• اریب
• صاف کردن
• سنگ زنی و خراشیدن
• سایر ماشینکاری های مبتنی بر نقشه

تکمیل این عملیات قبل از گالوانیزه کردن به محافظت از روی روی عضو پردازش شده کمک می کند. اگر بعد از گالوانیزه کردن برش، حفاری یا جوشکاری انجام شود، نواحی در معرض یا متاثر از حرارت نیاز به تعمیر مناسب دارند.

برنامه های کاربردی

• ساختمان های کارخانه و کارگاه ها
• سازه های انبار و پلت فرم
• قاب ها و پایه های پشتیبانی تجهیزات سنگین
• فولاد سازه در فضای باز
• سازه های پروژه انرژی خورشیدی و انرژی
• زیرساخت های شهرداری
• سازه های پشتیبانی کارخانه های صنعتی
• سازه های فولادی ساحلی و محیطی مرطوب

چه چیزی را قبل از حمل و نقل بررسی کنیم

برای سفارشات تیر I گالوانیزه، بازرسی باید هم فولاد پایه و هم عضو گالوانیزه تمام شده را پوشش دهد.

• درجه فولاد:Q235B، Q355B یا معادل مشخص شده
• بخش:اندازه واقعی I beam را در برابر نقشه تأیید کنید
• ابعاد:ارتفاع تیر، عرض فلنج، ضخامت و تلورانس های قابل اجرا را بررسی کنید
• صراط مستقیم:بعد از گالوانیزه کردن، تراز را تأیید کنید
• طول:الزامات طول ثابت را بررسی کنید
• پوشش روی:مطابق با مشخصات توافق شده تأیید کنید
• سطح:فولاد در معرض، لایه برداری شدید و تجمع روی بیش از حد را بررسی کنید
• ساخت:سوراخ ها، برش ها، اریب ها و سایر الزامات نقشه را بررسی کنید

گواهی های مواد، سوابق بازرسی گالوانیزه، داده های بازرسی ابعادی و اسناد بازرسی شخص ثالث را می توان با توجه به نیازهای پروژه ترتیب داد.

نمونه های پروژه

سازه پرده-دیوار ساحلی

یک پروژه صنعتی ساحلی از مقاطع I گالوانیزه 10# و 12# Q235B برای اعضای پشتیبانی سازه در فضای باز استفاده کرد. به دلیل رطوبت بالا و هوای پر نمک، پروژه افزایش پوشش روی را مشخص کرد.

اعضای گالوانیزه پس از بررسی ابعادی و پردازش مورد نیاز تامین شدند. با توجه به سوابق پروژه ارائه شده، سازه به مدت هفت سال از زنگ زدگی گسترده یا لایه برداری پوششی عاری ماند و بازرسی های نظارتی مکرر را پشت سر گذاشت.

سازه خورشیدی نصب شده روی زمین

یک پروژه بزرگ فتوولتائیک نصب شده روی زمین به تیرهای Q235B I برای پایه های تجهیزات و سازه های پشتیبان در معرض آفتاب، باد و باران نیاز داشت. تیرها با پردازش طول ثابت و گالوانیزه گرم مطابق با نیاز پروژه عرضه شدند.

اعضای گالوانیزه آماده برای نصب سازه رسیدند و از عملیات رنگ آمیزی محل در مقیاس بزرگ اجتناب کردند. مشخصات گالوانیزه برای نیازهای طراحی و عمر 25 ساله پروژه انتخاب شد.

I-Beam گالوانیزه گرم برای پروژه های خارج از کشور

برای سفارشات صادراتی، اطلاعات زیر باید قبل از تولید تایید شود:

• بخش:10#–63# یا بخش مشخص شده
• درجه فولاد:Q235B، Q355B یا معادل تایید شده
• طول:6 متر، 9 متر، 12 متر یا طول ثابت 2 تا 19 متر
• پوشش روی:استاندارد یا افزایش نیاز پروژه
• پردازش:برش، حفاری، تراشکاری، صاف کردن و سایر ماشینکاری های مبتنی بر نقشه کشی
• بازرسی:گواهی مواد، بازرسی کارخانه یا بازرسی شخص ثالث در صورت لزوم
• بسته بندی:چیدمان باندل مناسب برای بارگیری کانتینر و حمل و نقل از راه دور

تامین از Tianjin Daqiuzhuang

زنجیره تامین Rongheng در Tianjin Daqiuzhuang مستقر است و دسترسی به فولاد نورد گرم، گالوانیزه و منابع پردازش فولاد پایین دستی را فراهم می کند.

برای اندازه‌های تیر استاندارد I، عرضه مبتنی بر انبار می‌تواند در صورت وجود هماهنگ شود. برای سفارشات پروژه، برش با طول ثابت، پردازش مبتنی بر نقشه، گالوانیزه، بازرسی و آماده سازی صادرات می تواند قبل از حمل و نقل هماهنگ شود.

سوالات متداول

Q1. تفاوت بین پرتو I و پرتو H چیست؟

تیرهای I به طور کلی دارای فلنج‌های باریک‌تر و سطوح فلنج داخلی شیب‌دار هستند، در حالی که تیرهای H عموماً دارای فلنج‌های پهن‌تر و هندسه مقطع متفاوت‌تر هستند. آنها باید با تعیین دقیق بخش و ابعاد مشخص شوند نه اینکه فقط بر اساس ظاهر جایگزین شوند.

Q2. چه گریدهای فولادی موجود است؟

نمرات رایج عبارتند از Q235B و Q355B. درجه مناسب باید از طراحی سازه و مشخصات پروژه پیروی کند.

Q3. چه پوشش روی موجود است؟

محدوده پوشش رایج روی 85-120 میکرومتر است. تقریباً 100-140 میکرومتر را می‌توان برای پروژه‌هایی که نیاز به پوشش افزایش یافته، مشروط به مشخصات مربوطه، مورد بحث قرار داد.

Q4. آیا می توان تیر I را قبل از گالوانیزه برش داد و سوراخ کرد؟

بله. برش با طول ثابت، حفاری، اریب کردن، صاف کردن، سنگ زنی و برش را می توان قبل از گالوانیزه کردن طبق نقشه ها تکمیل کرد.

Q5. آیا می توان از تیرآهن I گالوانیزه در مناطق ساحلی استفاده کرد؟

بله، اما پوشش روی باید با توجه به نوردهی واقعی انتخاب شود. محیط های ساحلی و مملو از نمک به ارزیابی خوردگی بیشتری نسبت به شرایط معمولی بیرونی داخلی نیاز دارند. غوطه وری مداوم در آب دریا نیازمند یک رویکرد کنترل خوردگی جداگانه است.

Q6. آیا Q235B می تواند جایگزین Q355B شود؟

به صورت خودکار نیست. تغییر درجه فولاد مستلزم تأیید این است که مواد کم استحکام همچنان با بار ساختاری و شرایط خدمات مورد نیاز مطابقت دارد.

Q7. آیا گالوانیزه بر صافی تیر تأثیر می گذارد؟

گرمایش و سرمایش در حین گالوانیزه کردن می تواند بر ابعاد و صافی اعضای فولادی، به ویژه مقاطع بزرگتر تأثیر بگذارد. بنابراین تیرهای تمام شده باید پس از گالوانیزه بررسی شوند.

Q8. آیا می توان بعد از گالوانیزه جوشکاری کرد؟

بله، اما جوشکاری روی اطراف ناحیه گرم شده را از بین می برد. ناحیه آسیب دیده باید پس از جوشکاری با پوشش مناسب غنی از روی تمیز و ترمیم شود. در صورت امکان، جزئیات اتصال باید قبل از گالوانیزه تکمیل شود.

Q9. چه طول هایی در دسترس هستند؟

طول استاندارد شامل 6 متر، 9 متر و 12 متر است. طول های ثابت از حدود 2 تا 19 متر را می توان با توجه به نیازهای تولید و حمل و نقل مورد بحث قرار داد.

Q10. چه مدارکی را می توان ارائه کرد؟

بسته به پروژه، گواهی مواد، سوابق بازرسی گالوانیزه، داده های بازرسی ابعادی، اطلاعات بسته بندی و اسناد بازرسی شخص ثالث را می توان ارائه کرد.
