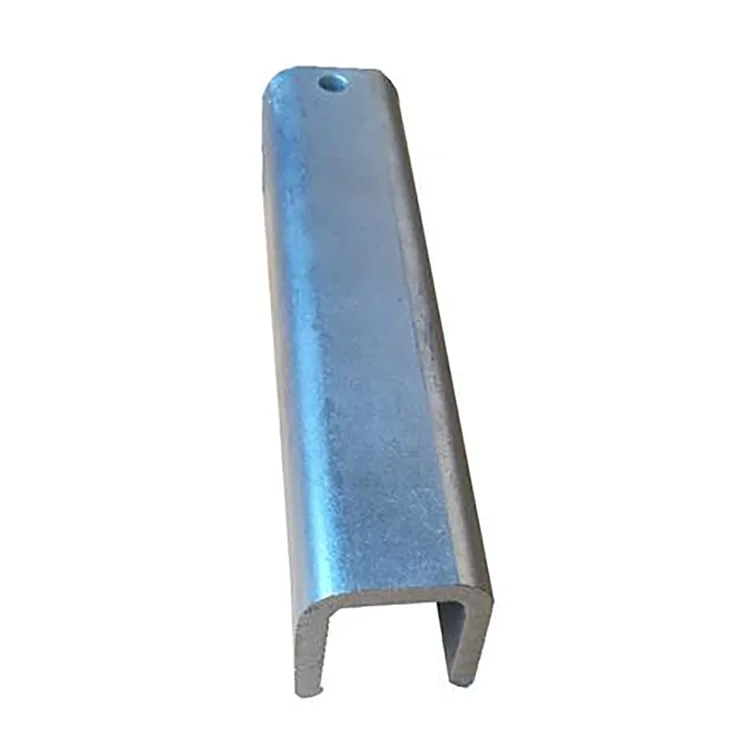

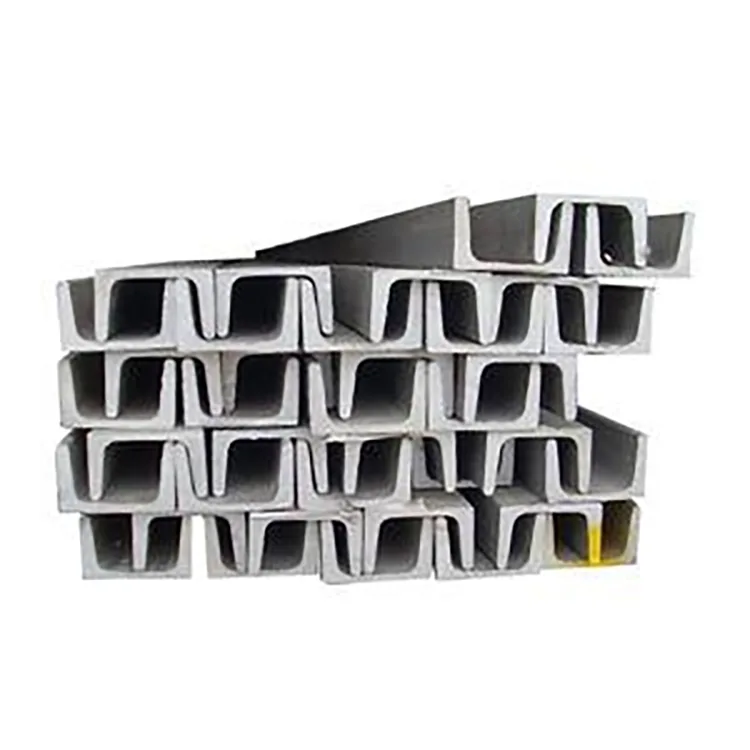

کانال U گالوانیزه

یک کانال U گالوانیزه زمانی انتخاب می‌شود که یک پروژه به یک بخش فولادی باز برای تثبیت، قرار دادن یا نگه‌داشتن اجزا در خارج از منزل به جای یک لوله بسته یا یک پرلین C/Z معمولی نیاز دارد.

بخش U شکل یک پایه پیوسته و فلنج های جانبی برای پیچ و مهره، گیره و اتصال ایجاد می کند. معمولاً برای پایه‌های تجهیزات، پایه‌های لوله، سازه‌های فتوولتائیک، قاب‌های فضای باز، تکیه‌گاه‌های تعبیه‌شده و تاسیسات شهری استفاده می‌شود.

توالی ساخت مهم است. نوار فولادی ابتدا به شکل رول در پروفیل U مورد نیاز شکل می گیرد و سپس برش و پانچ انجام می شود. سپس بخش تکمیل شده از نظر شیمیایی پیش تصفیه شده و گالوانیزه می شود. این روش از خم شدن یک نوار گالوانیزه به شکل نهایی جلوگیری می کند و از روی قسمت تشکیل شده از جمله داخل کانال U محافظت می کند.

برای پروژه‌های فضای باز، ترکیب صحیح فقط «روی ضخیم‌تر = بهتر» نیست. اندازه مقطع، درجه فولاد، ضخامت دیوار، بار سازه، محیط قرار گرفتن در معرض و دوره خدمات مورد انتظار باید با هم در نظر گرفته شوند.

بخش مسائل هندسه

مزیت اصلی کانال U هندسه باز آن است.

بخش پایین یک سطح یاتاقان پیوسته را فراهم می کند، در حالی که دو فلنج جانبی را می توان برای اتصالات پیچ، گیره، براکت ها و اجزای موقعیت استفاده کرد. این باعث می شود در جایی که نصاب ها نیاز به دسترسی به اتصال از سمت باز دارند مفید باشد.

در مقایسه با بخش C یا بخش Z، کانال U به طور کلی برای پایه های تجهیزات، تکیه گاه های لوله و ساختارهای موقعیت یابی راحت تر است. مقاطع C و Z معمولاً با توجه به رفتار ساختاری آنها به عنوان پرلین یا اعضای قاب انتخاب می شوند.

برای پروژه‌ای که شامل تجهیزات فتوولتائیک، خطوط لوله در فضای باز یا پشتیبانی ماشین‌آلات است، بخش U می‌تواند نیاز به براکت‌های ساخته شده اضافی را کاهش دهد.

مشخصات فنی

چرا ابتدا شکل می گیرد و بعد گالوانیزه می شود؟

برای این نوع محصول، شکل دهی و بیشتر ساخت باید قبل از گالوانیزه گرم انجام شود.

مسیر تولید عبارت است از:

بازرسی نوار فولادی ← تسطیح ← شکل دهی رول پروفیل U ← برش CNC ← پانچ و پردازش گوشه ← صاف کردن ← چربی زدایی ← ترشی ← شار ← خشک کردن ← گالوانیزه گرم ← خنک کننده/غیرفعال ← بازرسی زینک → بازرسی بر روی

این توالی به سازنده اجازه می دهد تا قبل از گالوانیزه کردن، ابعاد نهایی مقطع U را کنترل کند.

همچنین به این معنی است که سوراخ‌ها، گوشه‌ها و داخل پروفیل شکل‌گرفته به‌عنوان بخشی از بخش تمام‌شده در نظر گرفته می‌شوند، نه اینکه متکی به پوششی باشند که باید در عملیات‌های شکل‌دهی بعدی زنده بماند.

پس از گالوانیزه کردن، باید از خم شدن غیر ضروری یا شکل دهی سنگین خودداری شود. اگر مواد باید در محل کار جوش داده یا برش داده شوند، ناحیه روی آسیب دیده باید با یک پوشش غنی از روی مناسب تمیز و ترمیم شود.

انتخاب پوشش روی

پوشش روی باید با محیط خوردگی واقعی مطابقت داشته باشد.

85 میکرومتر + به عنوان مشخصات اولیه برای کاربردهای معمولی در فضای باز در مناطق داخلی که قرار گرفتن در معرض نسبتاً متوسط ​​است مناسب است.

برای 120-180 میکرومتر، پوشش را می توان برای کارخانه های مرطوب، تأسیسات کشاورزی و دامداری، تأسیسات کنار رودخانه و سایر مکان های با رطوبت پایدارتر در نظر گرفت.

برای 200-275 میکرومتر، پوشش سنگین‌تر برای پروژه‌هایی با قرار گرفتن در معرض خوردگی قوی‌تر، مانند مناطق ساحلی، بنادر، تأسیسات شیمیایی و محیط‌های فاضلاب در نظر گرفته شده است. الزامات پوشش دقیق هنوز باید در برابر رده خوردگی پروژه و مشخصات قابل اجرا تأیید شود.

یک لایه روی ضخیم تر، بخش فولادی کم اندازه را جبران نمی کند. حفاظت در برابر خوردگی و طراحی سازه باید جداگانه ارزیابی شود.

Q235B یا Q355B؟

عیار فولاد باید از بار ساختاری به جای نیاز روی پیروی کند.

Q235B یک انتخاب عملی برای پشتیبانی از تجهیزات رایج، براکت‌های فضای باز، تکیه‌گاه‌های لوله، سازه‌های کمکی فتوولتائیک و کاربردهای عمومی شهری است.

Q355B برای کاربردهای با بار بالاتر مانند پایه‌های تجهیزات بزرگ، سازه‌های پشتیبانی سنگین‌تر، شرایط باد شدید یا برف و پروژه‌هایی که طراحی سازه به فولاد با مقاومت بالاتر نیاز دارد، بهتر است.

برای محدوده محصول ارائه شده، Q355B به عنوان ارائه تقریبا 30٪ ظرفیت بار بالاتر در همان اندازه بخش در شرایط طراحی قابل اجرا توصیف شده است. این باید به عنوان یک مقایسه پروژه/طراحی به جای یک قانون جایگزین جهانی در نظر گرفته شود. بخش نهایی باید در برابر بار مهندسی بررسی شود.

U اندازه کانال و ضخامت دیوار

محدوده U80–U300 امکان تطبیق بخش را با بارهای پشتیبانی مختلف فراهم می کند.

U80-U120 را می توان برای تکیه گاه لوله های سبک، براکت های تجهیزات کوچک، اجزای موقعیت یابی و سازه های گلخانه ای ثانویه استفاده کرد.

U140-U200 بسیاری از کاربردهای اصلی پشتیبانی در فضای باز را پوشش می دهد، از جمله سازه های کمکی فتوولتائیک، پایگاه های تجهیزات و تاسیسات شهری.

U220-U300 برای پایه های تجهیزات سنگین تر، سازه های پشتیبانی بزرگتر و پروژه هایی که به ظرفیت بخش بیشتری نیاز دارند، مناسب تر است.

برای ضخامت دیوار:

1.2-1.4 میلی متر: براکت های سبک، اعضای موقعیت یابی و برنامه های پشتیبانی غیر اصلی

1.5-2.0 میلی متر: محدوده رایج برای سازه های پشتیبانی در فضای باز و پایه تجهیزات

2.2-3.0 میلی متر: بارهای سنگین تر، تکیه گاه های بزرگ، مناطق با باد/برف زیاد و کاربردهایی که نیاز به مقاومت بیشتر در برابر تغییر شکل دارند.

ضخامت نهایی باید از دهانه واقعی، روش اتصال و بار اعمال شده محاسبه شود.

برنامه های کاربردی

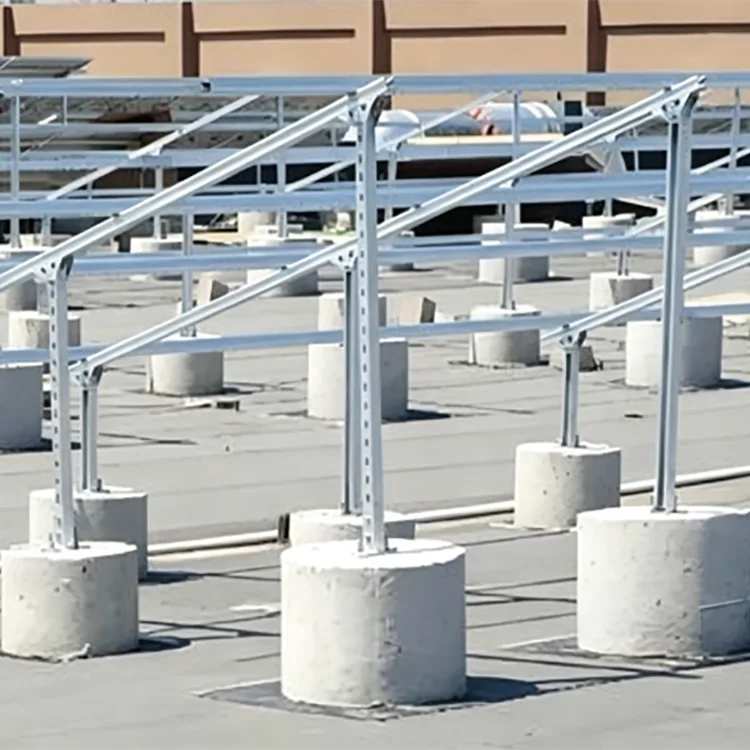

سازه های برق فتوولتائیک و باد

مقاطع U گالوانیزه را می توان برای پایه های تجهیزات، اعضای تثبیت کننده، سازه های موقعیت یابی و تکیه گاه های کمکی در تاسیسات انرژی های تجدیدپذیر در فضای باز استفاده کرد. در جایی که یک پروژه نیاز به طراحی 25 ساله دارد، پوشش روی باید با توجه به قرار گرفتن در معرض محیطی واقعی به جای مشخص کردن پوشش یکسان برای هر مکان انتخاب شود.

مناطق ساحلی و بندری

اسپری نمک و رطوبت پایدار باعث تسریع خوردگی در فولاد در معرض دید می شود. پروفیل‌های گالوانیزه U شکل با پوشش سنگین‌تر می‌توانند برای تکیه‌گاه‌های تجهیزات در فضای باز، پایه‌های تعبیه‌شده و سازه‌های تثبیت که هندسه مقطع مناسب است، استفاده شود.

تأسیسات دامداری و کشاورزی

سیستم‌های تهویه، خطوط لوله، تکیه‌گاه‌های تجهیزات و سازه‌های گلخانه‌ای می‌توانند در معرض رطوبت بالا و جوهای حاوی آمونیاک قرار بگیرند. فولاد گالوانیزه در این شرایط نسبت به فولاد سیاه محافظت نشده محافظت در برابر خوردگی بهتری دارد.

تاسیسات شیمیایی و فاضلاب

تکیه گاه های تجهیزات، سازه های تثبیت لوله و قاب های فضای باز می توانند از گالوانیزه گرم در جایی که محیط با فولاد روکش شده با روی سازگار است، بهره مند شوند. برای قرار گرفتن در معرض مواد شیمیایی بسیار تهاجمی، سیستم کامل حفاظت از خوردگی باید با توجه به محیط شیمیایی مشخص شود.

سازه های فضای باز شهرداری

کاربردها شامل پایه‌های حفاظ، تکیه‌گاه‌های مربوط به روشنایی، سازه‌های تثبیت کننده تجهیزات ترافیکی، قاب‌های منظره و سایر اجزای فولادی در فضای باز است.

پشتیبانی کارخانه در فضای باز

می توان از آن برای خطوط لوله در معرض، تکیه گاه های تجهیزات، سازه های تثبیت خارجی و تکیه گاه های تاسیساتی در اطراف کارخانه های صنعتی استفاده کرد.

دو برنامه کاربردی پروژه معمولی

شهرک صنعتی ساحلی

برای یک پروژه پشتیبانی تجهیزات در فضای باز در فاصله تقریباً 2 کیلومتری از خط ساحلی، پروفیل U با روکش روی Q355B با پوشش روی 220 میکرومتر برای پشتیبانی تجهیزات و پایه های تعبیه شده انتخاب شد. پوشش سنگین تر به دلیل قرار گرفتن در معرض اسپری نمک مشخص شد، در حالی که فولاد با استحکام بالاتر برای نیاز بار ساختاری استفاده شد. پروفیل U همچنین موقعیت تجهیزات و اتصالات پیچ و مهره ای را ساده می کند.

ارتقاء تسهیلات دامپروری

یک مرکز پرورش مرغ و خوک در مقیاس بزرگ به اعضای پشتیبانی مقاوم در برابر خوردگی برای تجهیزات و خطوط لوله در یک محیط با رطوبت بالا با قرار گرفتن در معرض آمونیاک نیاز داشت. از مقاطع U گالوانیزه Q235B برای سازه های نگهدارنده و اعضای ثابت استفاده شد. پروفیل باز اجازه نصب و تنظیم راحت را می دهد در حالی که سطح گالوانیزه نیاز به درمان خوردگی مکرر را کاهش می دهد.

جایی که کانال U گالوانیزه بهترین انتخاب نیست

یک کانال U نباید به طور خودکار جایگزین هر بخش فولادی دیگر شود.

برای پرلین های سقف، بخش های C یا Z ممکن است پیکربندی ساختاری مناسب تری را ارائه دهند.

برای اعضای سازه بسته که مقاومت پیچشی، هندسه یا ظاهر محصور مهم است، مقاطع توخالی مربع یا مستطیل ممکن است ترجیح داده شوند.

در صورت عدم نیاز به حفاظت در برابر خوردگی، برای کاربردهای داخلی خشک، کانال U بدون پوشش سرد می‌تواند مقرون به صرفه‌تر باشد.

برای محیط های شیمیایی بسیار تهاجمی، گالوانیزه گرم به تنهایی ممکن است حفاظت لازم را نداشته باشد. قبل از انتخاب ماده باید محیط شیمیایی، غلظت، دما و زمان قرار گرفتن در معرض آن بررسی شود.

کانال U گالوانیزه در مقابل کانال U سیاه

هندسه اولیه مقطع U می تواند ثابت بماند، اما شرایط کاربرد متفاوت است.

کنترل کیفیت قبل از تحویل

بازرسی باید هم بخش فولادی و هم کیفیت گالوانیزه را پوشش دهد.

قبل از گالوانیزه کردن، پروفیل U از نظر ابعاد مقطع، صافی، پیچش، موقعیت سوراخ و دقت برش بررسی می شود. این مهم است زیرا پوشش روی مشکلات ابعادی ایجاد شده در طول شکل دهی رول را اصلاح نمی کند.

پس از گالوانیزه کردن، بازرسان سطح را از نظر مناطق خالی، تجمع بیش از حد روی، لایه برداری، ترک خوردگی و سایر عیوب قابل مشاهده بررسی می کنند. ضخامت پوشش روی را می توان با توجه به روش بازرسی توافق شده اندازه گیری کرد.

برای سفارشات پروژه، گواهی مواد، سوابق بازرسی ابعادی، نتایج بازرسی پوشش روی و سایر اسناد کیفیت را می توان با توجه به نیاز خریدار ارائه کرد.

پردازش و ساخت سفارشی

کانال U را می توان به عنوان یک بخش مستقیم استاندارد عرضه کرد یا قبل از گالوانیزه کردن پردازش کرد.

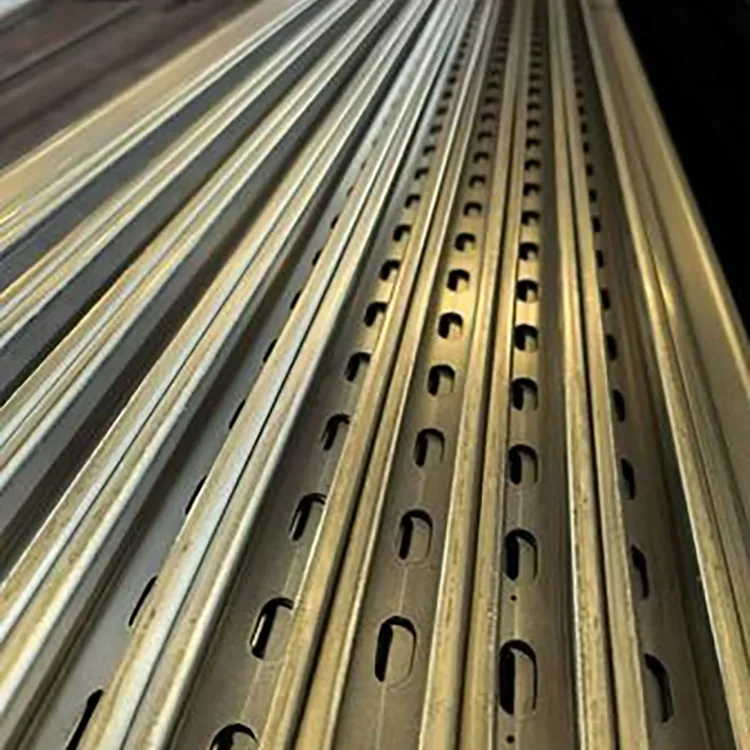

عملیات سفارشی معمولی شامل برش با طول ثابت، پانچ، برش گوشه، تعیین موقعیت سوراخ و تولید بخش غیر استاندارد است. تکمیل این عملیات قبل از گالوانیزه کمک می کند تا مناطق فرآوری شده توسط پوشش نهایی روی محافظت شوند.

برای پروژه های بزرگتر، خریداران باید نقشه بخش را همراه با الگوی سوراخ، طول مورد نیاز، درجه فولاد، ضخامت دیوار و محیط خوردگی ارائه دهند. این به سازنده اجازه می دهد تا مشخصات نهایی را به جای بخش U خام نقل قول کند.

چک لیست تدارکات

قبل از ثبت سفارش، این نکات را تایید کنید:

اندازه بخش 1.U: U80–U300 یا یک بعد خاص پروژه.

2. درجه فولاد: Q235B یا Q355B.

3.ضخامت دیوار: بر اساس بار و دهانه سازه.

4. پوشش روی: 85 میکرومتر +، 120-180 میکرومتر یا 200-275 میکرومتر با توجه به قرار گرفتن در معرض.

5. الگوی سوراخ: قطر، فاصله و موقعیت در صورت نیاز به پیش پانچ کردن.

6. طول: طول ثابت استاندارد یا پروژه خاص.

7. استاندارد قابل اجرا: مشخصات پروژه فعلی و استاندارد گالوانیزه مورد نیاز.

8. اسناد بازرسی: گواهی مواد، بازرسی ابعادی و گزارش پوشش روی در صورت لزوم.

این اطلاعات برای جلوگیری از رایج ترین اشتباه خرید کافی است: مقایسه مقاطع U گالوانیزه فقط بر اساس قیمت هر تن در حالی که درجه فولاد، ضخامت دیواره و پوشش روی را نادیده می گیرند.

سوالات متداول

Q1: آیا می توان داخل کانال U را گالوانیزه کرد؟

بله محصول ابتدا شکل می گیرد و سپس گالوانیزه گرم می شود، بنابراین بخش U شکل به عنوان یک پروفیل تمام شده گالوانیزه می شود. پوشش واقعی پوشش باید مطابق با الزامات بازرسی توافق شده تأیید شود.

Q2: چرا شکل دادن قبل از گالوانیزه ترجیح داده می شود؟

از تشکیل مکانیکی یک پوشش روی تمام شده به شکل نهایی U جلوگیری می کند. عملیات برش، پانچ و شکل‌دهی اصلی را می‌توان قبل از گالوانیزه کردن، و به دنبال آن عملیات محافظت در برابر خوردگی نهایی انجام داد.

Q3: آیا جوشکاری به پوشش گالوانیزه آسیب می رساند؟

پوشش روی اطراف جوش تحت تأثیر حرارت جوش قرار می گیرد. پس از جوشکاری، محل باید با پوشش مناسب غنی از روی تمیز و ترمیم شود.

Q4: آیا کانال U می تواند برای پروژه های فتوولتائیک 25 ساله استفاده شود؟

می توان از آن در جایی استفاده کرد که بخش و سیستم خوردگی نیازهای پروژه را برآورده می کند. برای مکان‌های ساحلی یا بسیار خورنده، پوشش روی سنگین‌تر و احتمالاً یک سیستم حفاظتی اضافی باید در نظر گرفته شود.

Q5: کدام یک برای استفاده در فضای باز بهتر است، Q235B یا Q355B؟

هیچ یک از این دو نمره به طور کلی بهتر نیستند. Q235B برای بسیاری از سازه های با بار معمولی مناسب است، در حالی که Q355B زمانی انتخاب می شود که مقاومت سازه ای بالاتر مورد نیاز باشد. نمره باید از محاسبات مهندسی پیروی کند.

Q6: تفاوت بین کانال U و کانال C چیست؟

کانال U معمولا برای پایه ها، تثبیت، موقعیت یابی و سازه های پشتیبانی استفاده می شود که در آن پروفیل باز آن برای اتصالات مناسب است. کانال C بیشتر به عنوان یک قاب سازه یا بخش پرلین استفاده می شود. انتخاب صحیح به مسیر بار و طراحی اتصال بستگی دارد.

Q7: آیا می توان اندازه های غیر استاندارد کانال U را تولید کرد؟

بله ابعاد غیر استاندارد مقطع، ضخامت دیوار، طول و الگوهای سوراخ را می توان بر اساس نقشه ها و الزامات پروژه مورد بحث قرار داد.

Q8: آیا کانال U گالوانیزه برای مناطق ساحلی مناسب است؟

بله، مشروط بر اینکه پوشش روی و مشخصات ساختاری برای محیط خوردگی واقعی انتخاب شده باشد. برای قرار گرفتن در معرض قوی با اسپری نمک، یک پوشش سنگین تر مانند 200-275 میکرومتر ممکن است همراه با الزامات حفاظت در برابر خوردگی پروژه در نظر گرفته شود.
