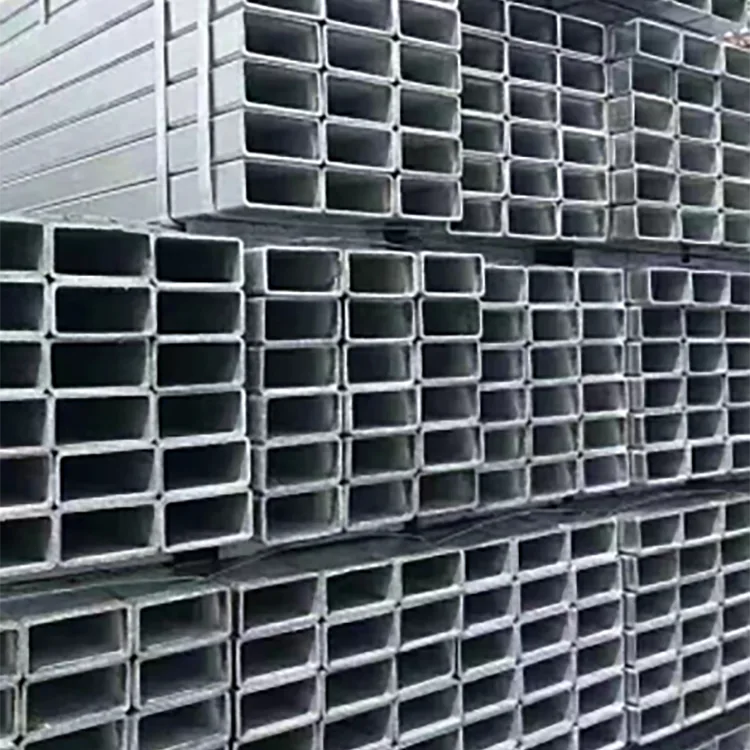

لوله مستطیلی فولادی با روکش روی آلومینیوم و منیزیم

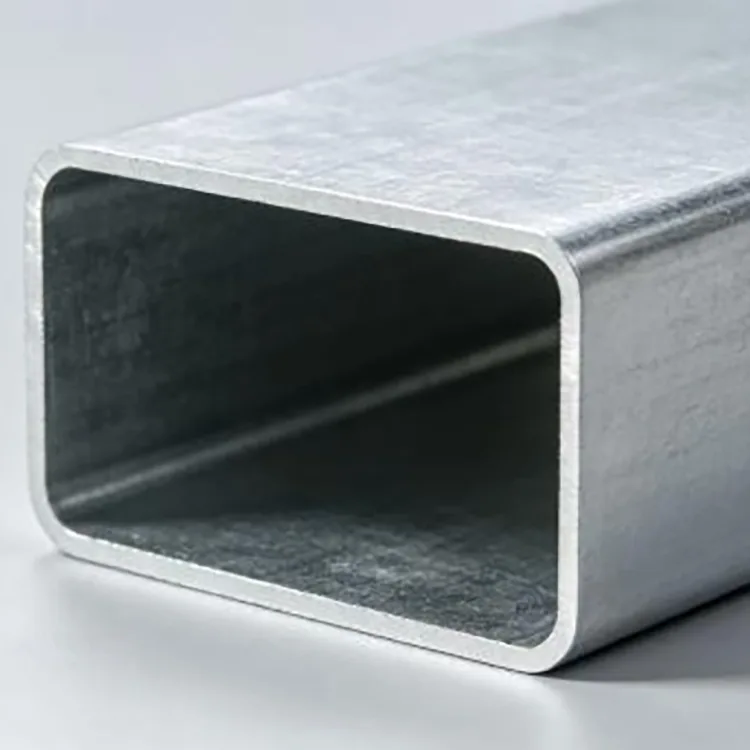

مزیت اصلی لوله مستطیلی فولادی با روکش روی آلومینیوم و منیزیم نسبت عرض به ارتفاع قابل کنترل آن است. در مقایسه با یک لوله گرد، یک طرف می تواند سطح نصب گسترده تری را فراهم کند. در مقایسه با یک لوله مربعی، می توان بخش را به گونه ای انتخاب کرد که با فضای نصب موجود و جهت بار مناسب تر باشد.

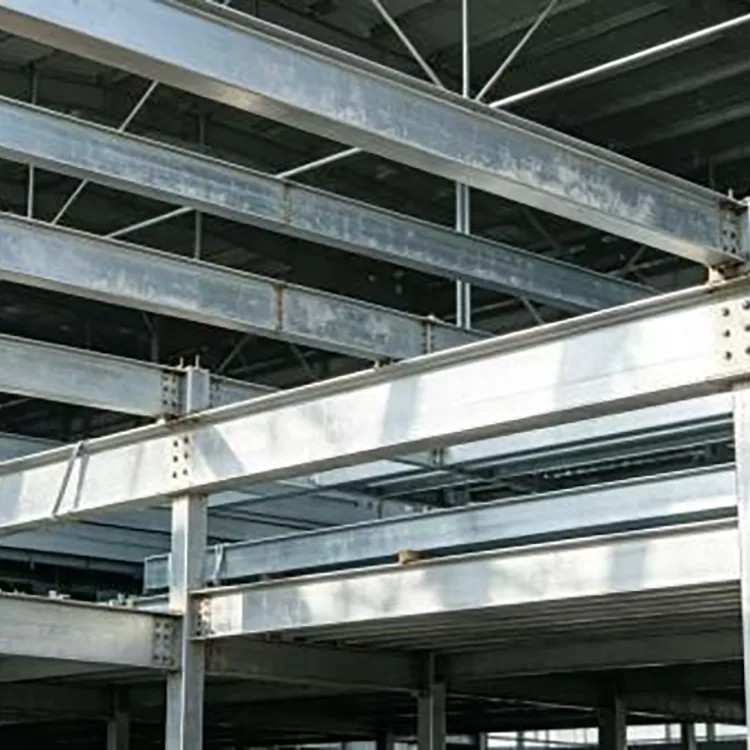

برای کاربردهای ساختاری، ضلع بلندتر معمولاً در جهتی قرار می گیرد که سختی خمشی بیشتری مورد نیاز است. اندازه واقعی مقطع و ضخامت دیواره هنوز باید از روی بار و دهانه سازه تایید شود نه اینکه تنها با ظاهر انتخاب شود.

محدوده اندازه

نسبت ابعاد ویژه، ضخامت و طول دیوار را می توان با توجه به نقشه ها و الزامات پروژه تولید کرد.

چرا از پوشش Zn-Al-Mg استفاده کنیم؟

لوله مستطیلی فولادی با پوشش روی آلومینیوم و منیزیم از طریق یک لایه آلیاژی مبتنی بر روی حاوی آلومینیوم و منیزیم محافظت در برابر خوردگی را فراهم می کند. در مقایسه با پوشش‌های معمولی روی، سیستم آلیاژی می‌تواند رفتار خوردگی بهبود یافته را در بسیاری از محیط‌های بیرونی ارائه دهد.

یکی دیگر از ویژگی های کاربردی، رفتار آن در اطراف مناطق کوچک آسیب به پوشش است. محصولات خوردگی از پوشش اطراف می توانند به کاهش خوردگی ناشی از فولاد در معرض موضعی کمک کنند. این برای محصولاتی که نیاز به برش، حفاری یا سایر ساخت‌های سایت دارند، مفید است، اگرچه مناطق آسیب‌دیده بزرگ‌تر و بخش‌های جوش‌شده ممکن است هنوز نیاز به تعمیر مناسب داشته باشند.

انتخاب ضخامت برش و دیوار

کاربردهای مختلف به ترکیب های متفاوتی از عرض، ارتفاع و ضخامت دیوار نیاز دارند.

برای اعضای ثانویه سبک تر، قاب تجهیزات و تکیه گاه های کمکی می توان یک مقطع 40×60 میلی متری در نظر گرفت.

یک بخش 50 × 100 میلی متر برای بسیاری از برنامه های پشتیبانی استاندارد و قاب بندی که در آن بخش مستطیلی نسبتاً بالا ترجیح داده می شود مناسب است.

مقاطع بزرگتر مانند 60 × 120 میلی متر یا 80 × 120 میلی متر را می توان برای تیرهای سنگین تر، قاب تجهیزات بزرگتر و سایر کاربردهایی که به سختی بخش بیشتری نیاز دارند در نظر گرفت.

برای بارهای سنگین تر یا دهانه های طولانی تر، مقاطع 80 × 160 میلی متر و بالاتر ممکن است مشخص شود، اما اندازه نهایی باید با محاسبه سازه تأیید شود.

ضخامت دیوار باید به همین ترتیب انتخاب شود. مواد دیوار نازک ممکن است برای قاب بندی با دهانه کوتاه و سبک کافی باشد، در حالی که 1.8-2.0 میلی متر و مقاطع ضخیم تر معمولاً برای کارهای ساختاری عمومی در فضای باز در نظر گرفته می شوند. بارهای سنگین، دهانه های طولانی و شرایط باد شدید ممکن است به مواد 2.5-3.0 میلی متری یا ضخیم تر نیاز داشته باشند.

برنامه های کاربردی معمولی

پروژه های فتوولتائیک

برای قاب‌های پشتیبان PV پشت بام، اعضای کمکی خورشیدی و سایر سازه‌های فتوولتائیک در فضای باز که در آن یک بخش مستطیلی متناسب با چیدمان نصب است، استفاده می‌شود.

دیوار پرده و سازه های تزئینی

سطوح صاف لوله مستطیلی برای اتصالات قاب، تکیه گاه های روکش فلزی، فلزکاری تزئینی و سازه های معماری مناسب است.

قاب تجهیزات صنعتی

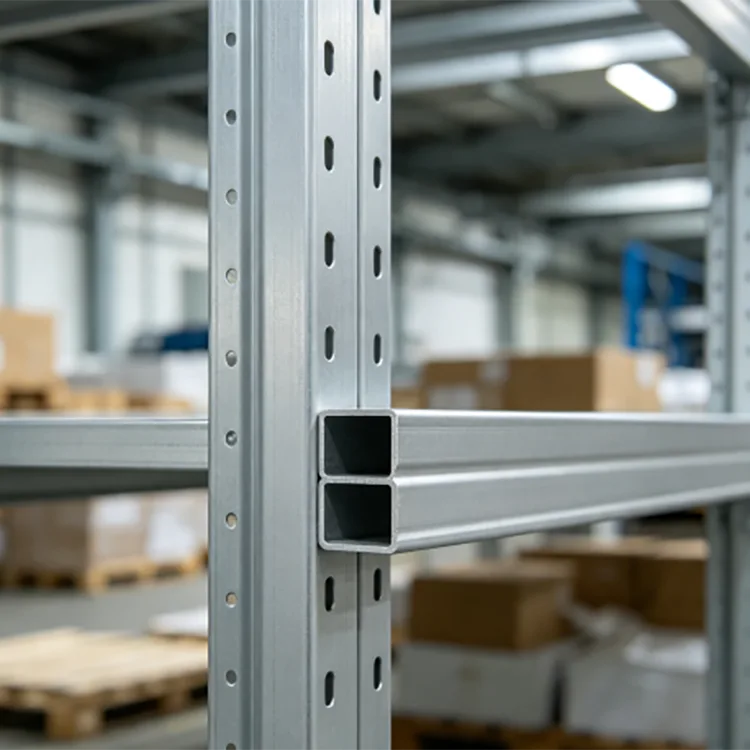

قابل استفاده برای تجهیزات اتوماسیون، سیستم های انبار، قاب های خط تولید، ایستگاه های کاری و سازه های پشتیبانی ماشین آلات.

پروژه های شهری و زیربنایی

برای قاب‌های نرده‌های حفاظ، تکیه‌گاه‌های راهرو، سازه‌های روشنایی، اجزای پل کمکی و سایر فولادهای ساخته شده در فضای باز استفاده می‌شود.

کارخانه ها و سازه های کشاورزی

مناسب برای اعضای فولادی ثانویه، قاب های گلخانه، پناهگاه های تجهیزات، سازه های مزرعه و قاب های محافظ.

سطح و ساخت

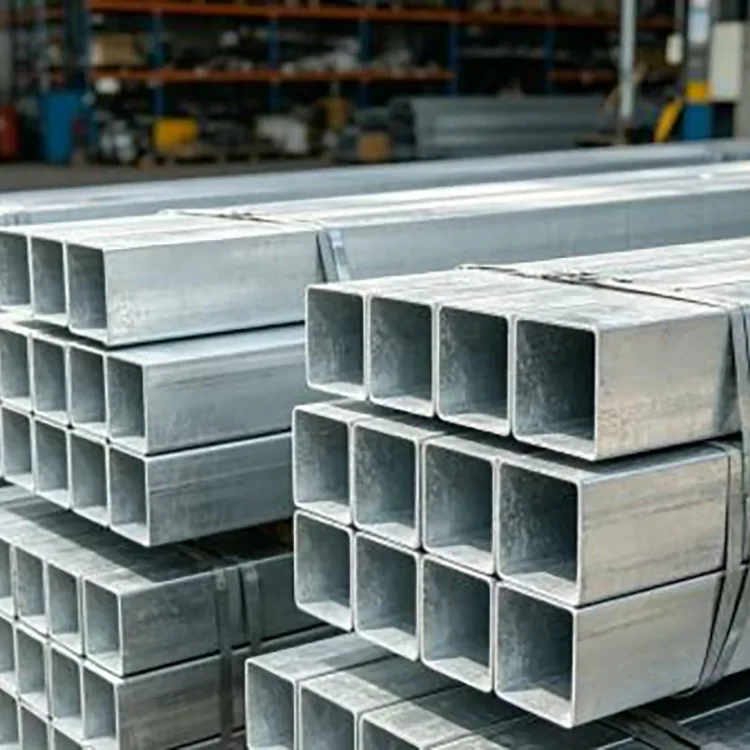

سطح استاندارد به طور کلی نقره ای مات خاکستری با ظاهری نسبتا یکنواخت است. لوله را می توان برای مونتاژ مستقیم یا قبل از حمل و نقل پردازش کرد.

ساخت موجود شامل برش با طول ثابت، حفاری، آماده سازی انتهایی، پخ زدن و سایر ماشینکاری است. جوشکاری نیز امکان پذیر است، اما پوشش در ناحیه گرم شده تحت تأثیر قرار می گیرد و باید مطابق با الزامات حفاظت در برابر خوردگی پروژه درمان شود.

برای پروژه های بزرگ، پیش برش و پیش حفاری می تواند کار سایت را کاهش دهد و کارایی نصب را بهبود بخشد.

کنترل تولید

لوله مستطیلی از نوار فولادی پوشش داده شده روی Al-Mg از طریق رول شکل دهی و جوشکاری با فرکانس بالا و به دنبال آن اندازه، صاف کردن و برش ایجاد می شود.

کنترل تولید بر ضخامت نوار، ابعاد مقطع، هندسه گوشه، صافی، وضعیت جوش و کیفیت پوشش متمرکز است. برای سفارشات ساختاری، این پارامترها در برابر مشخصات محصول توافق شده قبل از حمل و نقل بررسی می شوند.

محیط خوردگی

لوله مستطیلی فولادی با پوشش روی آلومینیوم و منیزیم برای بسیاری از محیط های بیرونی و مرطوب مناسب است، اما انتخاب پوشش باید منعکس کننده قرار گرفتن در معرض واقعی باشد.

عمر مفید را نمی توان تنها با نوع پوشش اختصاص داد. غلظت نمک، رطوبت، آلاینده ها، جرم پوشش، ضخامت بخش، پردازش و نگهداری همگی بر دوام واقعی تأثیر می گذارند.

بازرسی کیفیت

کنترل کیفیت می تواند شامل ابعاد مقطع، ضخامت دیوار، صافی، وضعیت گوشه، ظاهر جوش، ضخامت پوشش و وضعیت سطح باشد.

برای پروژه‌های سازه‌ای، گواهی‌های مصالح و گزارش‌های مکانیکی – مالکیت طبق مشخصات مورد توافق قابل ارائه است. هنگامی که بخشی از الزامات پذیرش مشتری را تشکیل می دهد، می توان تست خوردگی یا نمک پاشی اضافی را ترتیب داد.

اطلاعات تدارکات

برای نقل قول، اطلاعات زیر را ارائه دهید:

اندازه بخش: مانند 40 × 60 میلی متر یا 50 × 100 میلی متر

ضخامت دیوار: مانند 1.5 میلی متر، 2.0 میلی متر یا 3.0 میلی متر

درجه فولاد: S390GD+ZM، S420GD+ZM یا S550GD+ZM

طول: 6 متر یا سفارشی

مقدار: قطعات یا وزن کل

کاربرد: PV، دیوار پرده، قاب تجهیزات، گلخانه یا استفاده ساختاری

پردازش: برش، حفاری، آماده سازی جوش یا سایر الزامات

برای پروژه‌هایی با دهانه، بار باد یا سایر الزامات سازه‌ای، نقشه‌ها یا اطلاعات بارگذاری به تأیید بخش مناسب کمک می‌کند.

سوالات متداول

Q1: تفاوت بین لوله مستطیلی و لوله مربع چیست؟

یک لوله مستطیل شکل دارای ابعاد عرض و ارتفاع متفاوتی است که انعطاف پذیری بیشتری را در زمانی که فضای نصب موجود یا جهت بار نیاز به نسبت ابعاد خاصی دارد، می دهد. یک لوله مربع دارای اضلاع مساوی است و اغلب در مواردی که شرایط بارگذاری و اتصال متقارن تر است استفاده می شود.

Q2: چرا لوله مستطیلی فولادی با پوشش روی آلومینیوم و منیزیم برای لوله مستطیل شکل در فضای باز مناسب است؟

پوشش روی-آلومینیوم-منیزیم محافظت در برابر خوردگی را فراهم می کند و رفتار مفیدی در مورد آسیب های موضعی پوشش دارد. این امر آن را به گزینه ای کاربردی برای بسیاری از سازه های فضای باز، از جمله سیستم های PV و قاب تجهیزات تبدیل می کند.

Q3: آیا می توان لوله مستطیلی را برش داد و جوش داد؟

بله برش، سوراخکاری و جوشکاری قابل انجام است. از آنجایی که این عملیات به صورت موضعی روی پوشش تأثیر می گذارد، حفاظت مورد نیاز برای مناطق در معرض و جوش ها باید با توجه به محیط و مشخصات پروژه تعیین شود.

Q4: چه ضخامت دیوار را باید انتخاب کنم؟

این بستگی به بار، دهانه، شرایط پشتیبانی و محیط نصب دارد. قاب ثانویه سبک ممکن است از دیوارهای نازک تری استفاده کند، در حالی که سازه های با دهانه طولانی، بار سنگین یا باد شدید معمولاً به دیوارهای ضخیم تری نیاز دارند. محاسبه بخش باید قبل از انتخاب نهایی تکمیل شود.

Q5: آیا می توان نسبت های مستطیلی خاص را سفارشی کرد؟

بله علاوه بر اندازه های استاندارد مانند 30 × 20 میلی متر تا 200 × 100 میلی متر، نسبت های ویژه عرض به ارتفاع، ضخامت دیوار و طول های ثابت با توجه به قابلیت تولید و نقشه ها قابل بحث است.

Q6: آیا برای پروژه های فتوولتائیک ساحلی مناسب است؟

می توان از آن برای سازه های PV ساحلی استفاده کرد، اما مشخصات پوشش باید با توجه به قرار گرفتن در معرض نمک محلی و عمر مفید مورد نیاز انتخاب شود. محیط های شدید دریایی ممکن است به سطح پوشش بالاتر یا حفاظت در برابر خوردگی اضافی نیاز داشته باشند.

Q7: آیا می توانید لوله های مستطیلی از پیش برش یا از پیش سوراخ شده تهیه کنید؟

بله برش، سوراخ کردن، پخ زدن، اریب کردن و سایر ساخت ها را می توان قبل از حمل و نقل ترتیب داد تا کار پردازش در محل نصب کاهش یابد.
