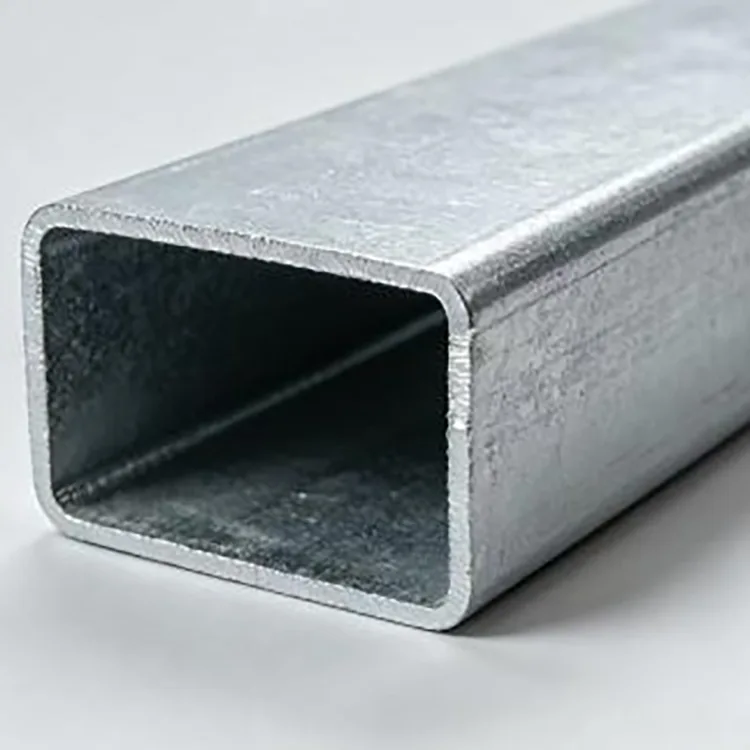

لوله فولادی مستطیلی گالوانیزه گرم

لوله فولادی مستطیلی گالوانیزه گرم یک بخش مستطیلی توخالی جوش داده شده است که از Q235B، Q355B یا سایر گریدهای فولاد کربنی مشخص شده تولید می شود. نوار فولادی به شکل سرد به شکل نیمرخ مستطیلی شکل می‌گیرد، با فرکانس بالا جوش داده می‌شود، اندازه می‌شود و قبل از اینکه لوله تمام‌شده آماده‌سازی سطح و گالوانیزه گرم شود، برش داده می‌شود.

بخش مستطیلی زمانی مفید است که فضای بار یا نصب برای آن بیشتر از لوله مربعی باشد. در عین حال که بخش را از نظر وزن نسبتاً کارآمد نگه می‌دارد، چهره وسیع‌تری برای براکت‌ها، پانل‌ها و اتصالات فراهم می‌کند. برای سازه‌های بیرونی، پوشش روی محافظت بیشتری در برابر رطوبت و خوردگی جوی ایجاد می‌کند و لوله را برای کاربردهایی که فولاد سیاه بدون پوشش نیاز به عملیات سطحی منظم دارد، مناسب می‌کند.

لوله را می توان به عنوان طول استاندارد عرضه کرد یا مطابق نقشه های پروژه پردازش کرد، از جمله برش، پانچ، خمش، شکاف، سوراخ کردن، بسته شدن انتهایی و اریب.

مشخصات فنی

چرا از بخش مستطیلی استفاده کنیم؟

تفاوت اصلی بین بخش های مستطیلی و مربعی توخالی صرفاً در ظاهر نیست. نسبت عرض به ارتفاع نحوه تناسب بخش در یک سازه و استفاده کارآمد از فضای موجود را تغییر می دهد.

یک لوله مستطیل شکل اغلب برای اعضای افقی، قاب ها و تکیه گاه هایی که یک جهت به عمق بخش بیشتری نسبت به دیگری نیاز دارد، انتخاب می شود. همچنین یک صفحه نصب گسترده تر برای اجزای دیوار پرده، پانل ها، براکت ها و قطعات مکانیکی فراهم می کند.

به عنوان مثال، یک بخش 100×60 میلی متر ترکیب متفاوتی از سختی، فضای نصب و استفاده از مواد را نسبت به یک لوله مربع 100×100 میلی متر به سازنده می دهد. بنابراین انتخاب صحیح باید بر اساس دهانه، بار، روش اتصال و فضای نصب موجود باشد تا نام بخش به تنهایی.

گالوانیزه گرم: چه چیزی را تغییر می دهد

لوله فولادی ابتدا شکل گرفته و جوش داده می شود، سپس برای گالوانیزه آماده می شود. آلاینده ها و اکسیدهای سطح از طریق چربی زدایی، ترشی و فعال سازی حذف می شوند تا روی مذاب بتواند به درستی با سطح فولاد واکنش نشان دهد.

لوله آماده شده در روی مذاب در دمای تقریبی 450 درجه سانتیگراد غوطه ور می شود. پس از خروج، خنک سازی و تکمیل برای به دست آوردن یک پوشش محافظ مداوم انجام می شود.

این توالی برای پروفیل‌های سازه‌ای مهم است، زیرا بخش مستطیلی تمام‌شده، شامل گوشه‌ها و سطوح در معرض، پس از شکل‌گیری، عملیات محافظت در برابر خوردگی را دریافت می‌کند. برای خرید پروژه، خریداران باید مشخصات پوشش روی مورد نیاز را تأیید کنند نه اینکه صرفاً بپرسند که آیا یک لوله "گالوانیزه" است یا خیر.

انتخاب پوشش روی

پوشش مناسب روی بستگی به محل نصب لوله مستطیلی دارد.

این ارقام به جای ضمانت عمر سرویس جهانی، گزینه های پوشش هستند. برای محیط های ساحلی، شیمیایی یا به طور مداوم مرطوب، پروژه باید سیستم های پوشش اضافی، زهکشی، حفاظت لبه برش و جزئیات اتصال را نیز در نظر بگیرد.

Q235B یا Q355B؟

Q235B برای بسیاری از قاب‌های معمولی، تکیه‌گاه‌ها، نرده‌ها، سازه‌های ماشین‌آلات و فولادکاری عمومی که در آن‌ها محاسبات سازه‌ای به درجه مقاومت بالاتری نیاز ندارد، مناسب است.

Q355B زمانی مناسب‌تر است که طراحی شامل بارهای بیشتر، دهانه‌های طولانی‌تر، نیاز به باد یا برف قوی‌تر باشد، یا زمانی که کاهش وزن بخش مهم است. درجه نهایی باید از محاسبات مهندسی انتخاب شود نه صرفاً انتخاب مواد قوی تر برای هر برنامه.

برای سفارشات صادراتی، عیار فولاد مورد نیاز، استاندارد قابل اجرا، خواص مکانیکی و مدارک بازرسی باید قبل از تولید تایید شود.

ضخامت دیوار و اندازه بخش

ضخامت دیوار تأثیر مستقیمی بر وزن بخش، سختی، استحکام اتصال و عملکرد ساخت دارد.

قاب‌های سبک و سازه‌های محفظه ممکن است از بخش‌های دیوار نازک‌تر استفاده کنند، در حالی که قاب‌های باربر، پایه‌های تجهیزات و سازه‌های بزرگتر در فضای باز معمولاً به دیوارهای ضخیم‌تری نیاز دارند.

محدوده 20×40-200×400 میلی متر، قاب های نسبتا فشرده را از طریق اعضای ساختاری بزرگتر پوشش می دهد. برای قیمت، خریداران باید ابعاد خارجی مورد نیاز، ضخامت دیوار، طول، درجه فولاد، نیاز پوشش روی و مقدار را ارائه دهند. اگر لوله به عنوان یک عضو ساختاری استفاده شود، دهانه، بار و شرایط اتصال نیز برای انتخاب مواد مفید است.

فرآیند تولید

تولید با کویل های فولادی شروع می شود که از نظر درجه، ضخامت و وضعیت سطح بررسی می شوند. سپس نوار تسطیح شده و به تدریج به شکل سرد به شکل مستطیل شکل مورد نیاز در می آید.

جوشکاری با فرکانس بالا به نوار تشکیل شده متصل می شود و به دنبال آن اندازه و صاف کردن برای کنترل بخش تمام شده انجام می شود. برش با طول ثابت، پانچ یا سایر پیش پردازش ها را می توان طبق سفارش قبل از گالوانیزه کردن کامل کرد.

سپس لوله های آماده شده تحت عملیات چربی زدایی، ترشی و فلاکس قرار می گیرند. گالوانیزه گرم تقریباً در دمای 450 درجه سانتیگراد انجام می شود و به دنبال آن خنک سازی، تکمیل سطح روی و بازرسی نهایی ابعاد و پوشش انجام می شود.

تکمیل عملیات اصلی شکل دهی و پانچ قبل از گالوانیزه کردن نیز به جلوگیری از آسیب غیر ضروری به پوشش روی تمام شده در طول ساخت کمک می کند.

کنترل کیفیت قبل از حمل و نقل

برای سفارشات عمده، کیفیت تنها با ظاهر تعیین نمی شود. درجه و ضخامت فولاد ورودی ابتدا بررسی می شود و سپس بازرسی ابعادی در طول شکل دهی و بازرسی لوله نهایی بررسی می شود.

نقاط بازرسی کلیدی شامل ابعاد مستطیلی، ضخامت دیوار، صافی، وضعیت جوش، طول برش، کیفیت سطح و پوشش روی است. وزن یا ضخامت پوشش را می توان با توجه به مشخصات پروژه مورد توافق بررسی کرد.

برای پروژه های صادراتی می توان گواهی مواد، سوابق بازرسی، لیست بسته بندی و سایر مدارک مورد نیاز را طبق سفارش تهیه کرد. بازرسی شخص ثالث نیز می تواند در صورت نیاز توسط خریدار یا پروژه ترتیب داده شود.

جایی که از آن استفاده می شود

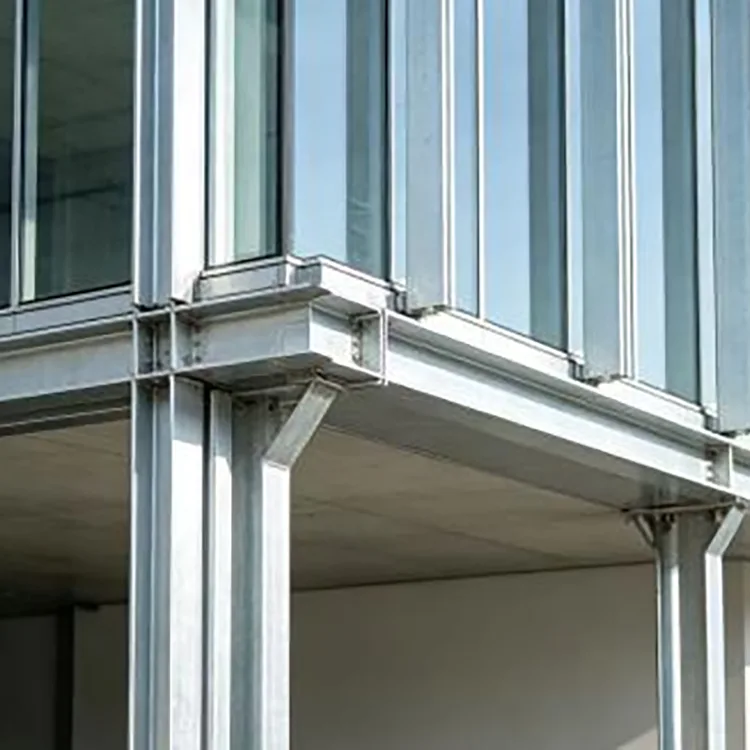

دیوار پرده و سازه های ساختمانی

صفحه مستطیلی برای قاب های دیوار پرده، تکیه گاه های نما، پارتیشن ها و اعضای ساختاری ثانویه که فضای اتصال و سفتی جهت اهمیت دارد، مناسب است.

سازه های شهری و بیرونی

حفاظ ها، نرده ها، پناهگاه ها، سازه های منظره، قاب های تبلیغاتی و سایر فولادهای در معرض دید از محافظت اضافی در برابر خوردگی گالوانیزه گرم بهره مند می شوند.

پروژه های فتوولتائیک

لوله های مستطیلی را می توان برای اعضای منتخب پشتیبانی PV، قاب تجهیزات و سازه های کمکی استفاده کرد. برای پروژه های ساحلی یا با رطوبت بالا، با توجه به محیط خوردگی باید مشخصات روی بالاتر در نظر گرفته شود.

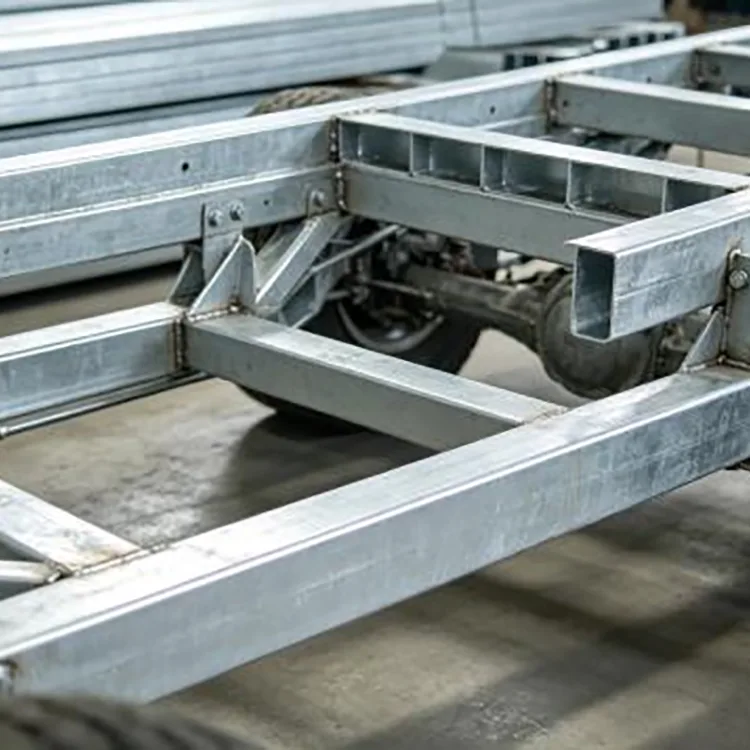

قاب ماشین آلات و تجهیزات

صفحه های صاف بخش مستطیلی، نصب براکت و نصب تجهیزات را ساده می کند. کاربردهای معمولی شامل پایه‌های ماشین، قاب‌های نقاله، تکیه‌گاه‌های اتوماسیون و سکوهای تجهیزات است.

تاسیسات انباری و صنعتی

این لوله را می توان برای اجزای قفسه، قاب های نگهدارنده، سازه های انبار و اعضای کمکی در مواردی که سازگاری ابعادی و مقاومت در برابر خوردگی مورد نیاز است استفاده کرد.

گلخانه ها، سازه های موقت و خرپاها

ترکیبی از هندسه مستطیلی، وزن متوسط ​​و پردازش موجود، آن را برای قاب های گلخانه، سازه های صحنه، قاب های موقت و سایر مجموعه های ساخته شده مناسب می کند.

پردازش قبل از تحویل

برای پروژه هایی با ابعاد نصب مکرر، پیش پردازش می تواند کار برش و حفاری را در محل کار کاهش دهد.

خدمات متداول شامل برش با طول ثابت، پانچ، شکاف، سوراخ کردن، خم کردن، اریب کردن و بسته شدن انتهایی است. پردازش می تواند بر اساس یک نقشه، فایل DXF/CAD یا یک برنامه بعد باشد.

هنگامی که سوراخ ها یا بریدگی ها پس از گالوانیزه ایجاد می شود، ناحیه فولادی در معرض دید باید محافظت مناسب تعمیر غنی از روی را دریافت کند. به همین دلیل، به طور کلی ترجیح داده می شود که پانچ و برش برنامه ریزی شده قبل از مرحله گالوانیزه گرم، هر زمان که طراحی تولید اجازه می دهد، کامل شود.

لوله مستطیلی گالوانیزه گرم در مقابل لوله مستطیلی مشکی

انتخاب عمدتاً به محیط نصب و نیازهای تعمیر و نگهداری بستگی دارد.

لوله مستطیلی مشکی هزینه مواد اولیه کمتری دارد و می تواند برای سازه های داخلی خشک که در آن سطح پوشش مناسبی دریافت می کند یا خوردگی یک نگرانی عمده نیست، به خوبی کار کند.

لوله مستطیلی گالوانیزه گرم دارای روکش روی است که هم یک مانع فیزیکی و هم محافظت فداکارانه در برابر خوردگی را فراهم می کند. بنابراین برای کاربردهای در فضای باز و مرطوب که رنگ آمیزی مکرر یا زنگ زدگی باعث افزایش کار تعمیر و نگهداری می شود، مناسب تر است.

برای پروژه های طولانی مدت در فضای باز، مقایسه فقط قیمت خرید می تواند گمراه کننده باشد. مشخصات پوشش، قرار گرفتن در معرض مورد انتظار، الزامات ساخت و برنامه نگهداری همگی باید در مقایسه هزینه گنجانده شوند.

برنامه های کاربردی پروژه

ساختار حمل و نقل شهرداری

یک پروژه راه و ترافیک شهری از لوله مستطیلی گالوانیزه 100×60×4 میلی‌متری Q235B برای قاب‌های پشتیبانی، از جمله پناهگاه‌های جاده و سازه‌های حفاظ استفاده کرد. ترکیبی از سختی مقطع مستطیلی و حفاظت گالوانیزه برای قرار گرفتن در معرض هوای باز در برابر باران، باد و گرد و غبار انتخاب شد.

انبار و تاسیسات صنعتی

یک پروژه انبار لجستیک از لوله مستطیلی گالوانیزه گرم 40×80×2.0 میلی متری برای کاربردهای قفسه و قاب تجهیزات استفاده کرد. ابعاد بخش ثابت به مونتاژ کمک می کند، در حالی که سطح گالوانیزه برای شرایط مرطوب مرتبط با انبار و استفاده صنعتی مناسب است.

چک لیست تدارکات

قبل از ثبت سفارش عمده، این نکات را تایید کنید:

سوالات متداول

تفاوت لوله فولادی گالوانیزه مستطیلی و مربعی چیست؟

لوله مربع دارای ابعاد جانبی برابر است و معمولاً برای ستون‌ها، قاب‌ها و اعضایی که به هندسه متعادل‌تری نیاز دارند استفاده می‌شود. لوله مستطیلی دارای طول های جانبی متفاوتی است و اغلب برای اعضای افقی، قاب های دیوار پرده، سازه های تجهیزات و کاربردهایی که سفتی جهت یا سطح نصب گسترده تر مفید است، راحت تر است.

آیا لوله مستطیلی در ابعاد غیر استاندارد قابل عرضه است؟

بله اندازه بخش های غیر استاندارد، طول های ثابت و الزامات پردازش را می توان با توجه به نقشه پروژه و امکان سنجی تولید مورد بحث قرار داد.

آیا می توانید قبل از حمل و نقل لوله را برش دهید و پانچ کنید؟

بله برش، پانچ، شکاف، سوراخ کردن، خم کردن، بسته شدن انتهایی و اریب را می توان ترتیب داد. برای محصولات گالوانیزه، پردازش برنامه ریزی شده معمولاً قبل از گالوانیزه گرم تکمیل می شود.

آیا پوشش روی 200-275 گرم در متر مربع برای هر پروژه در فضای باز ضروری است؟

خیر. قرار گرفتن در معرض طبیعی در فضای باز داخلی به طور خودکار به بالاترین سطح روی نیاز ندارد. پوشش باید با توجه به رطوبت، اسپری نمک، قرار گرفتن در معرض مواد شیمیایی، فرکانس خیس شدن و دوره خدمات مورد انتظار انتخاب شود.

آیا Q355B می تواند مستقیماً جایگزین Q235B شود؟

به صورت خودکار نیست. اگرچه Q355B دارای استحکام بالاتری است، تغییر درجه فولاد به این معنی نیست که همیشه می توان از همان بخش بدون بررسی طراحی سازه، اتصالات، الزامات جوشکاری و استانداردهای قابل اجرا استفاده کرد.

آیا می توان لوله مستطیلی گالوانیزه گرم را جوش داد؟

بله، اما جوشکاری به پوشش روی محلی آسیب می رساند و بخارهای حاوی روی تولید می کند. تهویه مناسب، روش های جوشکاری و تعمیر غنی از روی پس از جوش مورد نیاز است.

چه مدارکی را می توان برای سفارشات صادراتی ارائه کرد؟

گواهی مواد، سوابق بازرسی محصول، لیست بسته بندی، فاکتورهای تجاری و سایر اسناد صادراتی یا پروژه را می توان بر اساس الزامات سفارش توافق شده تهیه کرد.

زمان عادی تحویل چقدر است؟

سفارشات موجودی معمولی را می توان برای حمل و نقل در حدود 3 تا 7 روز کاری آماده کرد. سفارشات تولید استاندارد معمولاً حدود 10 تا 15 روز کاری است، در حالی که سفارشات با حجم زیاد یا سفارشی باید با توجه به اندازه بخش، پوشش روی و الزامات پردازش تأیید شوند.
